活件视图

在此活件视图中您可以快速查看任务和相关的任务概况以及任务评估。

任务评估

在「訂單評估」標籤頁中，會顯示整個訂單的時間和材料評估。根據對活件執行的工序和配置中定義的整合等級，會顯示不同的信息。

可以在活件评估中显示出下列信息：

时间（柱状图）

柱狀圖顯示生產時間與有效處理時間的比率。

定义：

有效處理時間 = 各個活件的工序已裝載到印刷機上的所有時間總和。

有效处理时间为 100％。生產時間的絕對值和百分比也會分別顯示在柱狀圖下方。時間的分類和記錄取決於裝置配置中時間類別和時間類型的配置。另见时间类别。

时间（每一工序）

列出每一工序的时间。所有時間均依時間類型細分。

印刷品

列出印刷品（每一工序的合格品数量、废页量和总量）。

Impression（ColorImpression 和 BlackImpression）

在"印刷产品"下是采用数字印刷技术印刷的页数。一个 "Impression" 相当于一个单面印刷页。ColorImpressions 和 BlackImpressions 之間有所區別：ColorImpressions 是包含至少一種顏色的所有印刷產品。BlackImpression 是仅含有黑色的 Impression。

材料消耗

根据任务列出材料消耗。包括：

•印版消耗

显示曝光印版的数量。

•耗纸量

紙張消耗會以印刷機材料消耗報告的形式記錄。同时，机器上输入的材料编号与计划纸张的产品编号一致。您可以在「印刷品」步驟中看到計劃的作業紙張。见"材料"标签。如果輸入的是誤差機件號，則該紙記錄為「其他材料消耗」。

•其他材料消耗

该列表会显示未分配给印版、纸张或按纸张收费的其它所有材料。例如，這包括在主資料儲存 (MDS) 中已知但未分配給訂單的紙張。

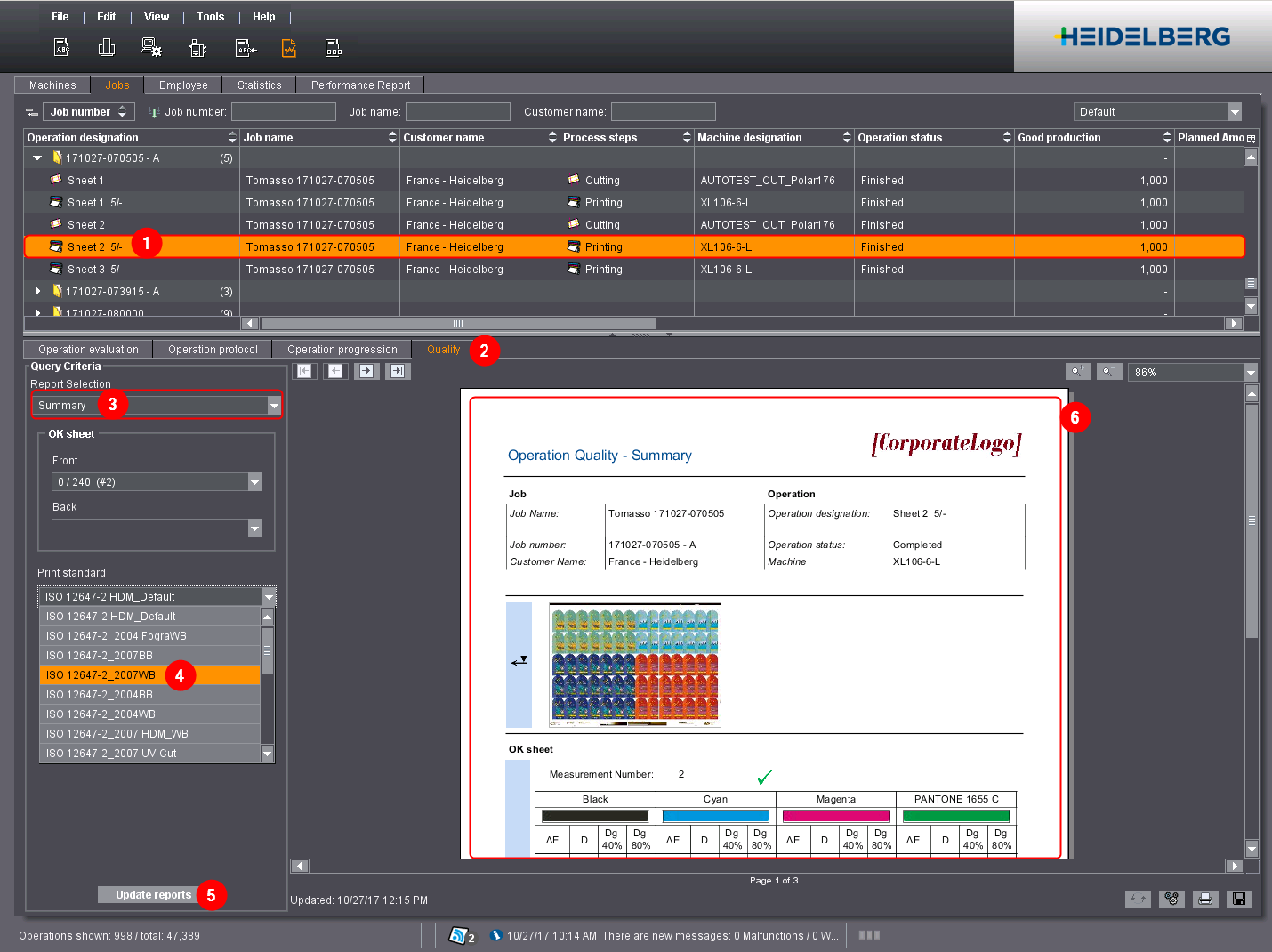

任务质量

IconPrerequisite 前提条件：只有當選擇的活件包含列印作業時，此標籤頁才會可見性。

透過「活件品質」報告，可以快速檢視所選擇的全部活件的印刷品質與預設印刷標準的比較。该报告可用于向客户提供颜色质量的总体结果。

活件質量包含以下評估：

•OK 印张与测试仪器的湿色带进行比较，并借助于印刷机标准中的公差值进行评价。

•续刷印张与合格印张进行比较，借助于印刷标准中的变量进行评价。

•根据合格印张评价和续刷印张评价，任务最终获得一个总质量评价。

"工序质量总结"质量报告提供所有工序的详细分析。见工序质量“总结”。

IconNote 提示：您可以在「分析點」預設設定中變更預設的印刷標準。见變更總的印刷標準。

软件前提条件

在显示活件质量方面，适用测量装置的下列软件前提条件：

•Prinect Image Control I: 不支援

•Prinect Image Control II：從版本 I13A 開始

•Prinect Axis Control I：不支援。

•Prinect Axis Control II：從版本 S12B 開始

•Prinect InpressControl：S12B 版起

•Prinect Easy Control I：從版本 S15B 開始

颜色报告保存多长时间？

若目前的軟體版本仍無法顯示測量數據，則可能是已從分析點中刪除（delete）。另见报告的保存时间。

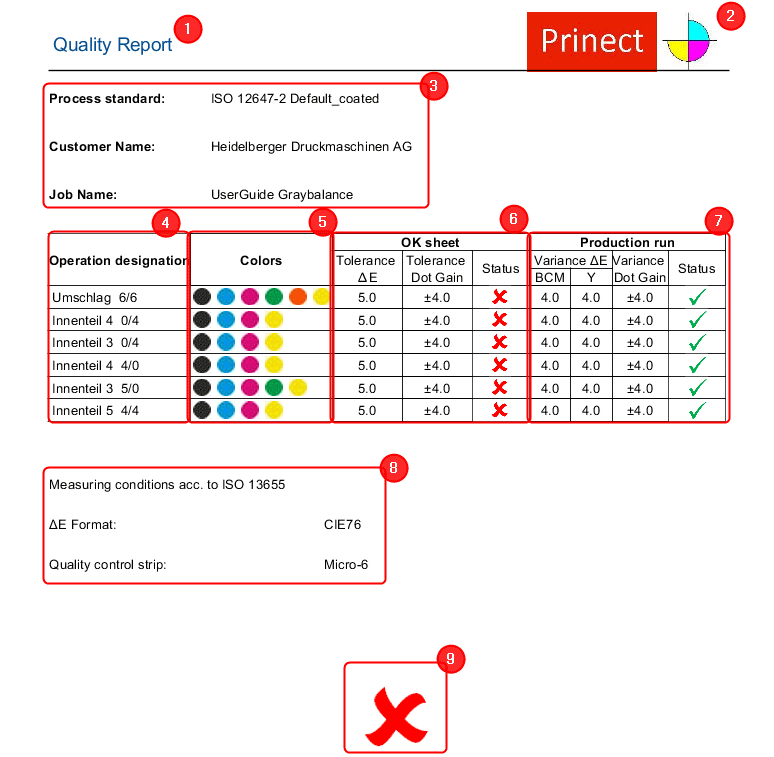

"活件质量"报告

analyze_point_job_quality_01

本報告包含以下資訊：

元素	属性
名稱 (1)	報告名稱。
標誌 (2)	自定义的或选择的标志。见标志。
头数据（3）：	•為活件設定的印刷品或進程標準。见變更總的印刷標準。 •客户名称 •活件名称
工序表：	工作週期表包含下列元素：
工序名称 (4)：	•所有列印作業的清單：如果將工序分成正面印刷和反面印刷，則在此列為兩種截開的工序。如果沒有可用的色彩測量資料，則會在「OK 書紙」和「繼續列印」欄中顯示條目 "No data found!"（無找到資料！）。
颜色 (5)：	應用於各工序生產的顏色。
OK 印张 (6)：	提示：在「總結」報告中選擇 OK 紙張。见OK 印张。
	•公差 ΔE：誤差 ΔE，根據設定的印刷標準，為 OK 張紙所容許的誤差。
	•公差 TWZ：根據設定的列印標準，OK 張紙張允許的色調值增加誤差。
	•状态：以狀態符號的形式分析 OK 紙張，顯示 OK 紙張是否在指定的誤差範圍內。见状态图标。
续刷 (7)：	•ΔE 变形 (BCM)：黑色、青色和品紅的偏差 ΔE，根據設定的印刷標準，這是合格品產量所允許的。 •ΔE 变形 (Y)：偏差 ΔE 黃(Yellow)，根據設定的印刷標準，合格品產量允許的偏差。 •Variance TWZ：根據設定的印刷標準，合格品產量所允許的色調值偏差。提示：指定的誤差和變差值不是實際測量的數值，而是根據設定的印刷標準所允許的誤差。
更多信息 (8)：	•测量条件：使用的印刷标准。 •使用的 ΔE 格式。当前使用"CIE76"标准。 •打印控制条：從所有列印作業中，應用於墨色測量的所有列印控制條清單。
总体评价 (9)：	•狀態符號代表整個活件的品質。更多信息請參閱下表中的「總結果」。

状态图标

图标	显示
	OK 印张工序质量正常。根據設定的印刷標準，OK 張紙在允許的公差範圍內。续刷续刷质量正常。工序合格品产量中至少 68% 与合格印张相比在公差范围内。总评活件质量正常。根據 OK 紙張分析和活件分析，所有工序都是正常的。
	OK 印张工序质量不正常。根據設定的印刷標準，OK 張紙不在允許的公差範圍內。续刷续刷质量不正常。该工序中少于68%的合格品产量，与 OK 印张对比在公差范围内。总评活件质量不正常。至少有一個 OK 紙張分析或一個工序的實際值分析是不 OK 的。
	总评無合適的測量數據可用於工作中的至少一個工序，或至少一個工序尚未已印刷。

图标

显示

analyze_point_symbol_good
