例子

示例 1：在 Prinect Cockpit 中创建印刷机 "SM102-8-P"。

提示：有關使用裝置助手創建或配置印刷機的詳細信息，請參閱此處：使用裝置助手創建新裝置。

​1.​启动 Prinect Cockpit。

​2.​切換到「管理 > 設定 > 系統」區域。

​3.​按一下左側樹狀結構中 Prinect 伺服器的名稱，即可打開子結構。

​4.​選擇「CDM」條目和呼叫「添加裝置」上下文功能表指令。

打开装置助手：

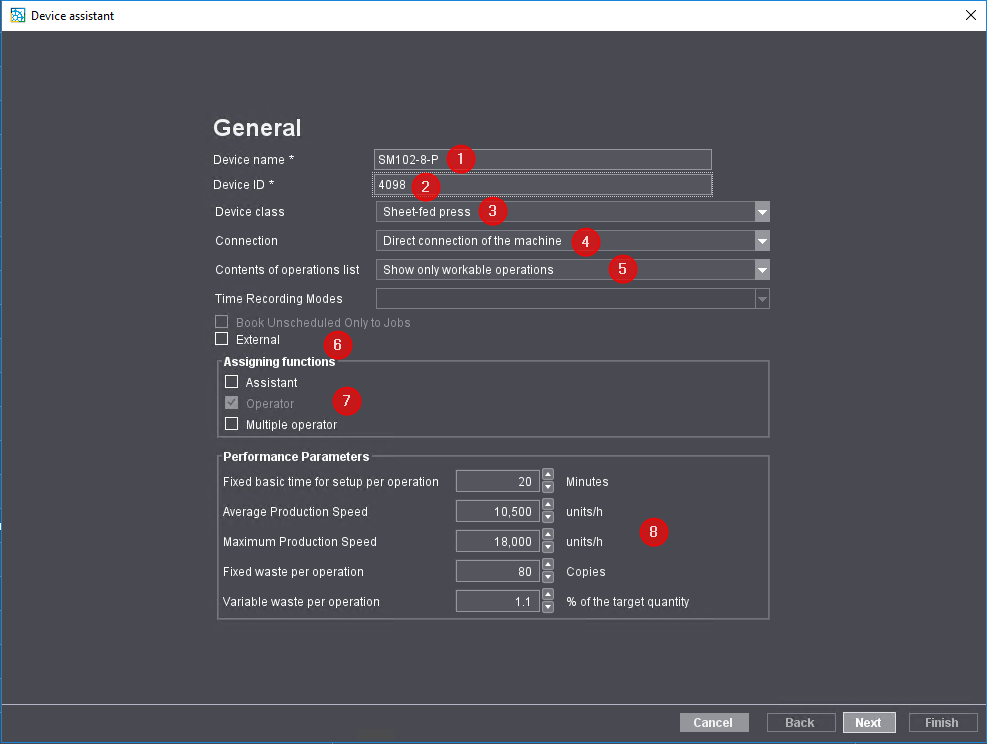

​5.​在 「裝置名稱」(1) 下輸入印刷機的名稱。

裝置名稱在 Prinect 工作流程中必須是唯一的。最多允许使用 30 个符号。裝置名稱可在整個 Prinect 工作流程中識別印刷機，例如在調度程序和分析點中。

​6.​输入装置标识（DeviceID）（2）。

​7.​在"装置等级"选择列表中选择列表条目"单张纸印刷机"（3）。

​8.​在"连接"选择列表中选择"直接连接装置"列表条目（4）。

​9.​在"操作工序列表内容"选择列表中选择需要的条目（5）。

在本例中选择的是"显示可以操作的和计划的工序"条目。有關此項選擇效果的信息，請參閱此處：操作工序列表内容 (5)。

​10.​取消选项"外部"（6）。

​11.​接着定义角色（7）。角色固定的決定誰可以登入印刷機。"操作者"角色默认为激活并且不能变为不激活。

如果除了操作者之外，還有輔助工作人員在印刷機上工作，請啟動「輔助工作人員」角色。

如果要在該機器上工作的員工也要在其他機器上工作，請啟動 「多個操作員 」角色。"多任务操作者"角色主要用于后续处理装置。

有關腳輪的詳細信息，請參閱此處：區域 「職務的分配」。

​12.​在"功率值"栏内（8）不必进行任何改动。根据选择的装置等级，在此填入主数据存储器中的默认值。這些預設值僅作為計算新建立工序的生產時間的模版。調度程序會將這些生產時間考慮在內，以規劃各個工序。如果已將 MIS 連接到 Prinect 工作流程，則生產時間由 MIS 提供。

此外"功率值"对于计划助手有重要意义。如果無相應的 MIS 信息，則使用這些數值來計算工序的長度。计划助手的详细内容见计划助手。

最大生产速度：

分析點會應用最高生產速度來計算速度指數。见速度指数。

​13.​点击“继续”。

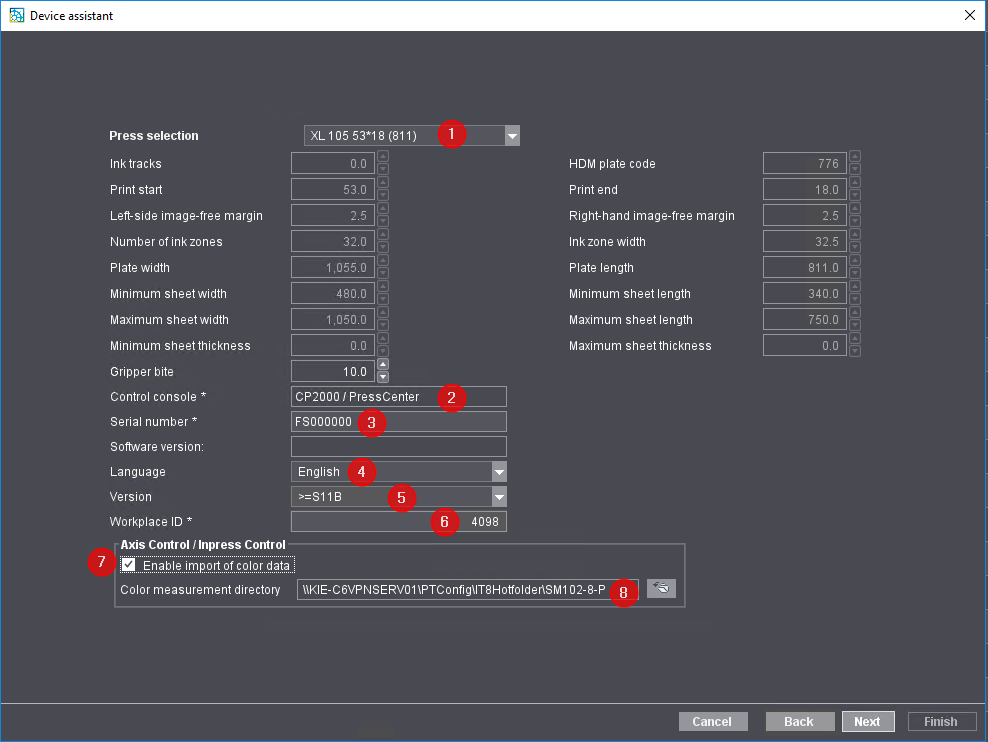

​14.​在選擇目錄中，選擇最符合目前正在設定的印刷機的條目 (1)。

​15.​在 「控制台 」欄位中設定 "Press Centre "條目 (2)。

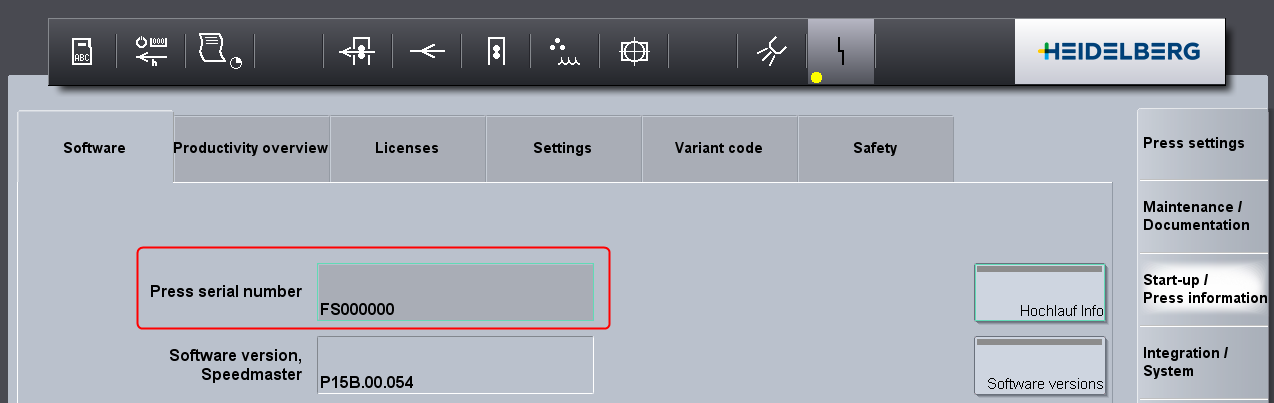

​16.​在 「機器號碼 」欄位 (3) 中輸入屬於該印刷機的機器號碼。您可以在印刷機的控制站上找到機器編號（例如在「服務 > 開始運轉/機器資訊 > 軟體 > 機器編號」區域）。

以下功能需要机器编号：

​•​用於自動從印刷機將染色特性線輸入 Prinect Integration。

​•​用於評估分析點中的色彩測量資料。

​17.​在"语言"中，选择也在印刷机（Prinect Press Center）上已设置的语言（4）。

语言的选择对于输出 XML 文件的自动生成有重要意义。该 XML 文件包含所有分配给印刷机的操作（BDE 报告）以及个人数据，并稍后将其导入 Prinect Press Center。该操作（BDE 报告）以您在此处设置的语言显示在 Prinect Press Center 上。

​18.​在 「版本 」下，輸入印刷機上實際安裝的 Prinect Press Centre 版本 (5)。

​19.​在 "Workstation ID" (6) 下輸入工作位置編號。

工位识别号 "是用于在 Prinect 工作流程中识别工位的唯一代码。此代碼最長為 6 個字符，且僅由數字組成。

稍後您也必須在 Press Centre 的資料儲存配置中登錄此 「工位辨識號」。

​20.​激活"Axis Control/Inpress Control/Inspection Control"区内的“读取颜色测试数据”选项（7）。從 Press 版本 S10A 開始即可實現此功能。

只有在印刷机连接了 Prinect Axis Control/Prinect InpressControl 时，才需要启动此选项。

​21.​然後輸入墨色測量數據目錄 (8)。

必须为每台配备 Prinect Axis Control/Prinect InpressControl 的印刷机定义独立的墨色测量数据目录。Prinect Axis Control/Prinect InpressControl 生成的墨色測量数据（IT8 文件）会储存在该墨色测量数据目录中。目錄「[Prinect-Server]\PTTransfer\PPF-Output\[裝置名稱]」一直是預設定義的。

必須在 Prinect Press Center 控制站上對色彩資料匯出進行相應的配置。

​22.​点击“继续”。

下一步，您必须定义印刷机组的数量。

使用此設定和後續設定來配置您現有的印刷機模型。基本配置可以計算出每個新任务所需的印刷工序數量。舉例來說，如果要在沒有翻轉裝置的 8 色印刷機上印刷 4/4 的活件，就需要兩個印刷工序。使用翻轉裝置時，只必須的一個印刷工序。

​23.​使用箭头按键设置机器上已有的印刷单元的数量。

​24.​按“OK”确定。

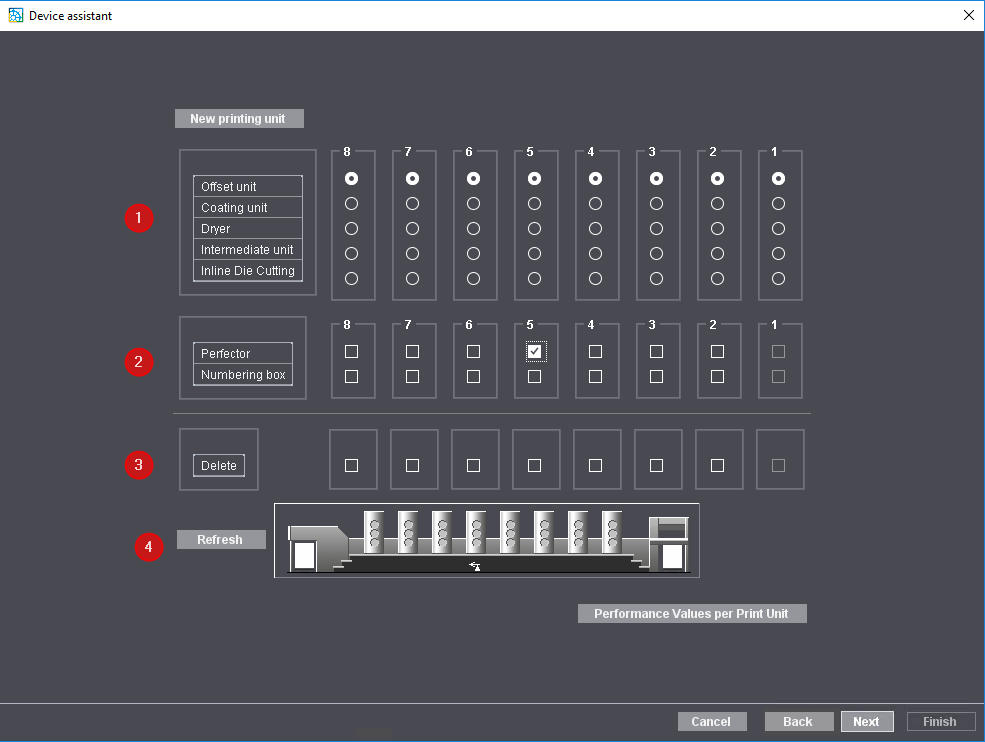

在下一個配置步驟中，將配置印刷单元(復數)的類型。

​25.​您也可以在此設定印刷单元是否配備翻轉裝置和/或編號單元0 (2)。啟動相應的選項。

在范例中，印刷单元 5 上有翻转装置（该选项已激活），但无编号单元（该选项未激活）。

​26.​要刪除一個印刷單元，請在 「刪除 」區域 (3) 中對應印刷單元的選項框中打勾，然後按一下 「更新」(4)。所選的印刷单元已從模型中刪除。

​27.​点击“继续”。
