Pour mieux s’adapter aux différentes conditions d’impression, il est possible de spécifier la largeur du débord dans le sens horizontal et vertical. L’interface utilisateur accepte des largeurs de débords de 0,05 point à 15 points ou de 0,0176 mm à 5,29 mm.
|
Remarque : La largeur du débord nécessaire dépend du plus important défaut de repérage pouvant se produire sur l’ensemble de la ligne de production, jusqu’au produit fini. Selon l’origine des erreurs, le défaut de repérage peut être de taille différente dans le sens horizontal et vertical. |
|
Remarque : Pour cela, il faudra connaître la position de la page sur la feuille (portrait/paysage). |
Largeur
La largeur de débord sur contour vertical se rapporte à la page telle qu’elle apparaît à l’écran.
ö
Hauteur
Largeur de débord sur contour horizontal.
Lorsque vous entrez la largeur du débord sur le contour horizontal (« Hauteur »), la même valeur est automatiquement appliquée au champ « Largeur ». Vous pouvez toutefois modifier la valeur de « Hauteur » indépendamment de l’autre réglage.

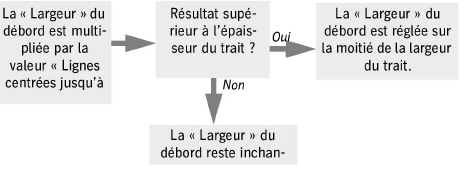

Ce paramètre est utile uniquement pour le trapping de lignes (débords intérieurs uniquement). Objet du type « stroke ».
Cette fonction évite qu’une troisième couleur, différente des deux couleurs de débord, reste visible au milieu de la ligne.
|
Epaisseur de ligne |
Largeur du débord |
Lignes centrées jusqu’à |
Largeur du débord résultante |
|---|---|---|---|
|
1 pt |
0,25 pt |
200% |
0,25*2.00=0,5 < 1 ------> 0,25 pt |
|
1 pt |
0,25 pt |
500% |
0,25*5.00=1,25 > 1 ------> 0,50 pt |
Exemple :

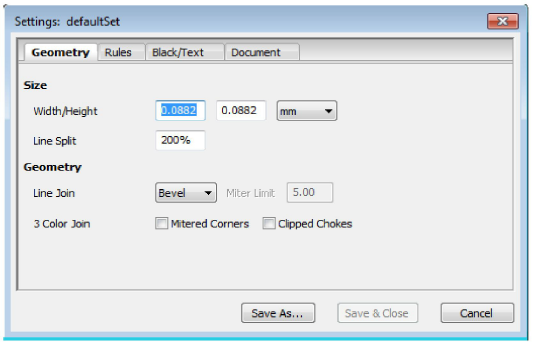

Géométrie
Les réglages effectués sous « Géométrie » commandent le comportement du Trapper concernant la génération des jonctions de lignes et la procédure à suivre dans le cas d’une jonction de trois couleurs.
|
Oblique |
|
Rond |
|
Anglet |
Limite

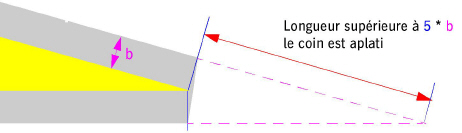

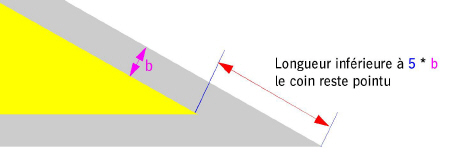

La « Limite » détermine à quel moment les débords sont aplatis au niveau des coins :
Limite = 5,0 (par défaut)
Exemple :
Limite = 5,0 (par défaut)

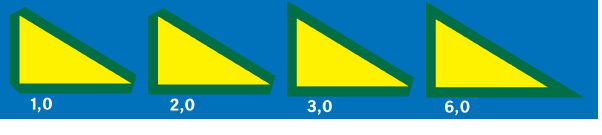

Autres exemples :
limite 1,0, 2,0, 3,0 et 6,0 :
Jonction 3 couleurs
Les paramètres définis sous « Jonction 3 couleurs » sont utilisés pour déterminer le contour des débords aux endroits où se rencontrent au moins trois couleurs.
|
|
désactivée : |
activée : |
|
|
|
|
•Même forme
|
|
désactivée : |
activée : |
|
|
|
|
