Débord

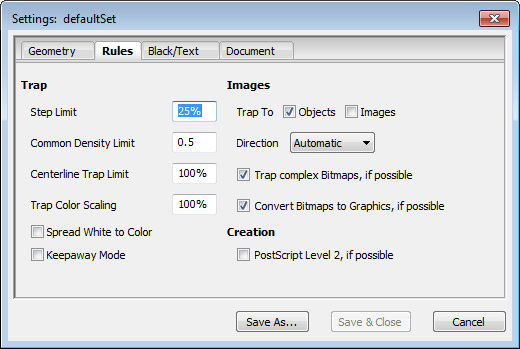

Les paramètres regroupés sous le terme « Débord » permettent la commande globale des conditions de trapping. Les trois conditions suivantes doivent être remplies pour pouvoir générer un débord :
1.Différence absolue
La différence entre deux couleurs doit impérativement être supérieure à 5 % de trame dans au moins deux séparations.
2.Différence relative
La différence entre deux couleurs de séparation par rapport à la plus claire doit être supérieure à la limite spécifiée par l’utilisateur.
3.Densité commune totale
La somme des densités neutres de toutes les séparations doit être inférieure à la limite de densité commune.
Définit le pourcentage duquel les séparations des couleurs adjacentes doivent différer l’une de l’autre pour qu’un débord soit créé.
Un débord est généré dans les séparations dans lesquelles la différence entre les couleurs adjacentes est supérieure à la valeur saisie.
Principe de fonctionnement :
•Un petit pourcentage engendrera un débord dès qu’il y a de petites différences chromatiques. Le nombre de débords augmente en conséquence.
•Un fort pourcentage engendrera un débord uniquement en cas de différences de couleurs majeures. Le nombre de débords diminue en conséquence.
|
Remarque : Dès que la différence entre des couleurs adjacentes devient inférieure à 5 pour cent de trame, le grossi-maigri n’est plus réalisé. |
Exemple :
La plage de valeurs pour la « valeur seuil » est de 1 à 100 %. Par défaut, ce paramètre est réglé sur 25%.
Les couleurs C60M10% et C50M70% se touchent.
Valeur saisie : 25%. Signifie : la densité de la séparation la plus claire est augmentée de 25%, soit :
C50% + 25% = C62,5%
M10% + 25% = M12,5%
Si, suite à cela, la séparation la plus foncée est toujours plus foncée, un grossi-maigri sera réalisé.
C60% n’est plus plus foncé que C62,5%. Aucun grossi-maigri ne sera effectué sur cette séparation.
M70% est toujours plus foncé que M12,5%. Un grossi-maigri sera réalisé sur cette séparation.
La « Limite de densité commune » évite la génération de débords aux endroits où les blancs ne seraient pas visibles en raison de la synthèse des couleurs. Le cas échéant, les tons directs seront également pris en compte.
Principe de fonctionnement :
•Une valeur plus petite évite la génération de débords lorsque les densités neutres communes sont faibles. Il y a moins de débords créés.
•Des valeurs plus importantes évitent la génération de débords uniquement lorsque les densités neutres communes sont plus élevées. Il y a plus de débords créés.
La plage de valeurs pour la « limite de densité commune » se situe entre 0 et 10. Ce paramètre est réglé par défaut sur 0,5.
Exemple :
« Limite de densité commune » = 0,5 ce qui signifie qu’aucun débord ne doit être généré si la densité neutre commune est supérieure à 0,5.
Couleur 1 -> 60% cyan et 20% magenta
Couleur 2 -> 40% cyan et 70% magenta
La valeur de densité neutre (DN) du cyan est de 0,61, celle du magenta, de 0,76.
Formule de calcul de la densité neutre (DN) :
|
DN = -1.7 * log (1 - color * (1 - 10 (-0.6 * D) ) ) |
Résultat : DN= 0,294 densité neutre commune
La densité neutre commune des deux couleurs est inférieure à la « limite de densité commune » indiquée, c’est-à-dire qu’un débord est généré.
La valeur « Limite de débord centrée » indique dans quelles conditions un débord centré doit être généré.
Entre les couleurs de densité neutre (DN) similaire, la direction du débord réglée par défaut « la couleur la plus claire est tirée sous la couleur la plus foncée » n’est pas obligatoire.
Le réglage par défaut est de 100% et signifie qu’aucun débord centré n’est généré.
Rare exception : si la densité neutre des objets est identique, des débords centrés sont générés.
Principe de fonctionnement :
•Valeur max. 100% : parmi les débords créés, aucun ne recevra la variante « centré ».
Rare exception : si la densité neutre des objets est identique, des débords centrés sont générés.
•Grande valeur : parmi les débords créés, quelques-uns recevront la variante « centré ».
•Petite valeur : parmi les débords créés, beaucoup recevront la variante « centré ».
•Valeur min. 0% : presque tous les débords créés recevront la variante « centré ».
Principe théorique :
Lorsque la densité neutre de la couleur la plus claire est supérieure à la densité neutre de la couleur la plus foncée, multipliée par la valeur « Limite de débord centrée », un débord centré est généré.
La plage de valeur pour « Limite de débord centrée » se situe entre 0% et 100%.
Exemple :
La couleur avec une DN 0,9 et la couleur avec une DN 1,0 se touchent. Valeur saisie = 80%.
Si 80% de la DN de la couleur la plus foncée est plus clair que la DN de la couleur la plus claire, le débord créé recevra la variante « centré ».
Chgt d’échelle des couleurs (%)
Le « changement d’échelle des couleurs de débord » permet de réduire le cas échéant la visibilité des débords (utile pour les tons pastel).
Par défaut, il est paramétré sur 100%, ce qui revient à n’effectuer aucune modification d’échelle.
Principe de fonctionnement :
•Des valeurs plus petites du« changement d’échelle des couleurs de débord » conduisent à des couleurs de débord plus claires et réduisent de ce fait éventuellement la visibilité des débords.
Principe théorique :
Le « changement d’échelle des couleurs de débord » réduit la visibilité des débords par la réduction de chaque couleur de séparation en fonction de leur proportion dans la couleur de débord. Le « Chgt d’échelle des couleurs » de débord exerce uniquement un effet sur les proportions colorimétriques de la couleur de débord qui proviennent des couleurs plus claires des couleurs adjacentes.
La plage de valeur du changement d’échelle des couleurs de débord se situe entre 0% et 100%.
Exemple de réduction de couleur de débord :
Changement d’échelle de couleurs de débord = 75%
Dans la séparation Jaune, la couleur la plus foncée occupe 60%.
Dans la séparation Jaune, la couleur la plus claire occupe 88%.
Sans réduction colorimétrique, le débord recevrait 88% dans la séparation Jaune. Dans le cas du changement d’échelle de couleur de débord, la différence (88 - 60 = 28) est réduite à 75% (0,75 * 28 = 21) et ces 21% sont ajoutés à la valeur de la séparation la plus petite (60 + 21 = 81).
Résultat :
Grâce au changement d’échelle des couleurs de débord sur 75%, la couleur de débord, à l’origine de 88%, a été réduite à 81% dans la séparation Jaune.
Grossir le blanc par rapport à la couleur
Les objets du dessus dont la proportion de couleur est de 0% dans toutes les séparations seront grossis par rapport aux objets chromatiques sous-jacents qui disposent de plus d’une couleur de séparation. La séparation la plus foncée (évaluée par rapport à la densité neutre) de l’objet sous-jacent sera conservée. Par conséquent, du texte blanc sur un fond rouge sera grossi, mais du texte rouge sur un fond blanc ne sera pas maigri.
Il s’agit là d’une nouvelle fonction de trapping, nécessaire pour réaliser certaines commandes spéciales d’emballage.
Au lieu de faire déborder les séparations plus foncées dans l’objet plus foncé lors de la génération du débord, ce sont les séparations plus claires que l’on fait déborder dans l’objet plus clair lorsque le « mode Keepaway » est activé. En principe, cela génère un cadre blanc autour de chaque objet.
Ce cadre blanc est utile lorsqu’il faut éviter que les encres d’impression ne se touchent,
par ex. lors de l’impression de surfaces métalliques. Voir à ce sujet : Exemple de filet d’encadrement (White Framing).
Débord vers :
•Objets
Si cette option est cochée, les images seront en débord par rapport à d’autres objets. Lors de ce processus, les pixels de l’image ne sont pas multipliés, mais les débords sont générés par une « surimpression » de séparations individuelles.
•Images
Si cette option est sélectionnée, les images seront en débord par rapport à d’autres images. Le trapping à l’intérieur des images n’est pas pris en charge.
sens
Ce paramètre commande le positionnement des débords lors du trapping par rapport à des images :
Vous avez le choix entre les options suivantes :
|
|
« Dans image » |
Les débords sont placés dans l’image. |
|
|
« Centre » |
Les débords sont positionnés centrés sur le bord entre l’image et l’objet adjacent. |
|
|
« Dans objet » |
Les débords sont placés dans l’objet adjacent. |
|
|
« Automatique » |
La direction du trapping est automatiquement déterminée par la couleur de l’objet adjacent et de la couleur moyenne de la zone d’image correspondante. |
Faire déborder les bitmaps complexes, si possible
Parfois, il peut être souhaitable de ne pas effectuer de trapping pour les bitmaps complexes (nombreuses petites structures). Le cas échéant, vous pouvez désactiver cette fonction ici.
Convertir les bitmaps en graphiques, si possible
Jusqu’à maintenant, les bitmaps étaient toujours convertis en graphiques lorsque cela était nécessaire. Pour le trapping, vous pouvez désactiver cette fonction.
Création
PostScript Level 2, si possible :
•activé :
Les débords sont générés sans utiliser l’espace colorimétrique DeviceN. Les RIPs PostScript Level 2 ne permettent pas de sortir correctement les espaces colorimétriques DeviceN.
•désactivé :
L’espace colorimétrique DeviceN sera utilisé si nécessaire pour générer les débords.
