A largura Trap, para um melhor ajuste a condições de impressão diferentes, pode ser indicada em direção horizontal e vertical. A superfície de comando aceita larguras de Trap de 0,05 pontos a 15 pontos ou 0,0176 mm a 5,29 mm.
|
Indicação: A largura de Trap necessária se guia pelo erro de registro maior que pode ocorrer no trecho de processamento, até o resultado de impressão pronto. Dependendo da fonte dos erros, o erro de registro pode ser de tamanho diferente em direção horizontal e vertical. |
|
Indicação: A localização da página na folha (horizontal / vertical) deve ser conhecida para isso. |
Largura
A largura no contorno vertical (relacionada à página como está no monitor).
ö
Altura
Largura de trap no contorno horizontal.
A largura de trap no contorno horizontal (altura) é colocada no mesmo valor automaticamente ao ser inserida no campo "largura". Em seguida o valor para a "Altura" pode ser alterado independentemente disso.

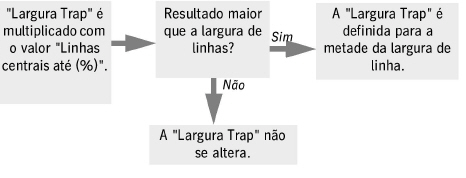

Esse parâmetro só tem significado no Trapping de linhas (apenas Traps internas). Tipo objeto é "Stroke".
A função ajuda a evitar que no meio da linha fique visível uma terceira cor que se distingue das duas cores de trapping.
|
Largura de linhas |
Largura Trap |
Linhas no meio até |
largura de trap resultante |
|---|---|---|---|
|
1 pt |
0,25 pt |
200% |
0,25*2.00=0,5 < 1 ------> 0,25 pt |
|
1 pt |
0,25 pt |
500% |
0,25*5.00=1,25 > 1 ------> 0,50 pt |
Exemplo:
Geometria
Os ajustes sob "Geometria" controla o comportamento do Trapper relativamente às formas de canto e do comportamento de três cores atingidas.
|
Plano |
|
Redondo |
|
Ponta |
Limite chapéu

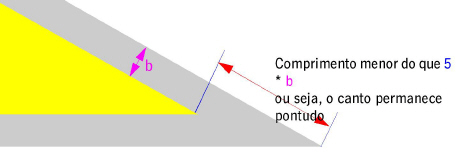

Der "Limite chapéu" define quando traps serão planificadas em cantos vivos:
Valor limite = 5,0 (pré-ajuste)
Exemplo:

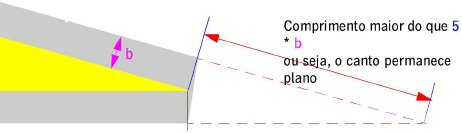

Valor limite = 5,0 (pré-ajuste)
Outros exemplos:

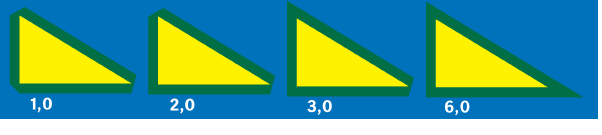

Limite 1,0, 2,0, 3,0 e 6,0:
Limites tricolores
Os parâmetros em "Limites de três cores" serão usadas para definir o contorno da Trap em locais onde pelo menos três cores se encontram.
|
|
desligado: |
ligado: |
|
|
|
|
•Mantendo a forma
|
|
desligado: |
ligado: |
|
|
|
|
