Cette fonction fait partie de Prinect Packaging Pro.
Onglet « Vue 3D » (Packaging Pro)
|
|
Cette fonction fait partie de Prinect Packaging Pro. |
Présentation de l’onglet « Vue 3D »
L’onglet « Vue 3D » vous permet de visualiser une pose en trois dimensions. Dans ce mode, vous pouvez spécifier le type de pli et l’ordre de pliage. Vous pouvez également suivre l’opération de pliage de la boîte, étape par étape, tourner, déplacer, agrandir le dessin, l’ajuster à la taille de l’écran, visualiser l’animation du pliage de la boîte, etc.
Pour générer un onglet « Vue 3D » à partir d’une pose, il vous suffit de cliquer sur le bouton « Nouveau dessin 3D » dans l’onglet « Pose ».
|
|
|
« Nouveau dessin 3D » |

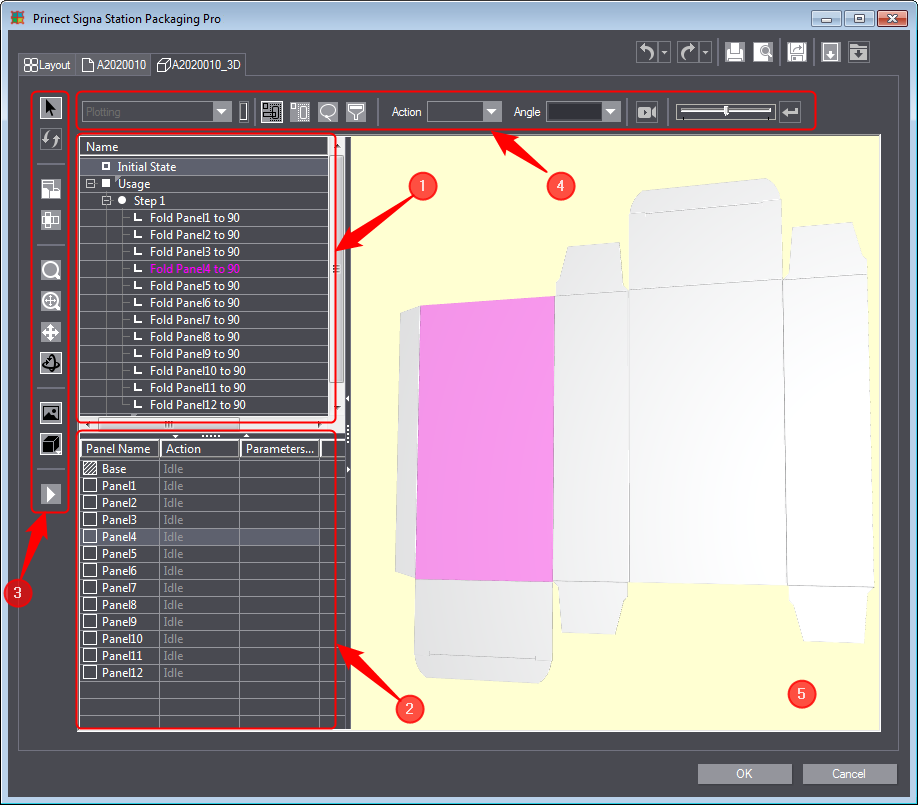

L’onglet « Vue 3D » se présente de la manière suivante :
1.Arborescence de la séquence de pliage
3.Barre d’outils de l’onglet « Vue 3D »
4.barre d’édition appartenant à l’outil choisi concerné
5.Zone de dessin 3D
Vous trouverez quelques Exemples d’application : à la fin du présent chapitre.
Les options d’affichage peuvent être modifiées via le menu contextuel. Voir Menu contextuel de la vue 3D (Packaging Pro).
Une fois terminée, la représentation en 3D peut être exportée dans différents formats.
