既存のプロジェクトに追加ファイルをインポート

ツールバーの右上に、既存のプロジェクトにファイルを追加するためのボタンが2個あります。

1.［外部ファイルを現在のプロジェクトにインポートする］で1up図面全体をインポートできます。

2.［現在の図面に配置］で1up図面に要素を追加できます。

外部ファイルを現在のプロジェクトにインポートする

複数の個々の抜き型ファイルから1つの用紙レイアウトを作成する場合、追加の抜き型データを、開くボタン［外部ファイルを現在のプロジェクトにインポート］で追加できます。

Signa Stationの標準インポートフォーマット以外に、Prinect Packaging Proでは、*.hpg の「NC files (HPGL)」および *.m のPackDesign、*.evr ファイルも追加できます。

1.既存のプロジェクトをPrinect Packaging Proで開きます。

2.ボタンをクリックします。「最初のステップ：ファイルをインポート」および「2番目のステップ：図面を追加」の2つのステップからなる［ファイルをインポート］アシスタントが開きます。

最初のステップ：ファイルをインポート

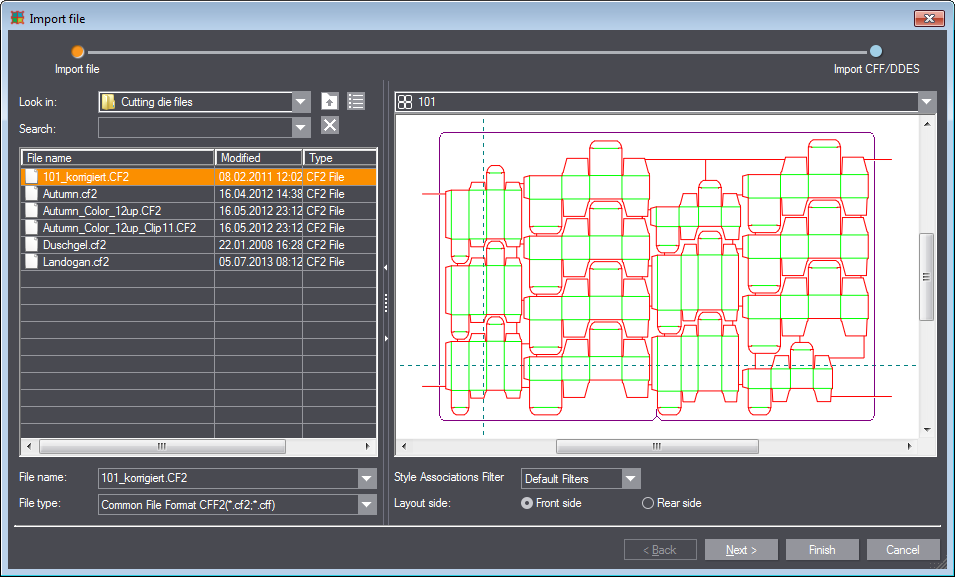

3.最初のステップで、追加する抜き型ファイルを選択します。ダイアログの右に選択した抜き型のプレビューが表示されます：

注記：インポートアシスタントの2番目のステップの外観とインポート設定は、選択したファイルのフォーマットによって異なります（2番目のステップがないフォーマットもあります）。この例では、CF2ファイルを選択した場合のアシスタントを示します。

［ファイルをインポート］アシスタントの機能 - 最初のステップ
左側のペイン：
ソース	インポートするファイルの保存場所を設定します。フォルダの中身が下のテーブルに表示されます。［ファイルタイプ］のリストボックスで、正しい形式または「All import formats」が選択されていることを確認してください。
	［1つ上の階層］上位フォルダに移動します。
	［フラットモードをオン/オフ］このボタンを押すと、現在のフォルダとそのサブフォルダ内にあるすべてのファイルが、テーブルに表示されます。フォルダ構造の表示は終了します。
検索	ファイル名の一部を入力して、設定したフォルダでそのファイルを検索します。
	［検索フィルタをクリア］このボタンを押すと、検索フィルタがリセットされます。
テーブル	テーブルに、存在するファイルとそのプロパティ（変更日、タイプ、サイズ）が表示されます。希望するファイルを選択します。
ファイル名	選択したファイルが表示されます。これはリストボックスで変更できます。
ファイルタイプ	ファイルタイプを選択して、表示されるファイルを絞り込みます。すべてのファイルを表示させる場合は、「All import formats」を選択します。
右側のペイン
リストボックス	ファイルのどの部分（様々な1upまたはレイアウト全体）を描画領域に表示するか選択します。
スタイルフィルタ	スタイルフィルタを選択します。
レイアウト面	図面のどの面をロードするか選択します：印刷面 (表面、印刷される面) あるいは抜き型面 (裏面、抜き型が表示される)。
戻る	アシスタントの最初のステップなので無効。
次へ	ファイルを選択したら、このボタンで次のステップに移動します。
終了	このボタンは、事前にファイルを選択している場合のみ、クリックできます。このボタンをクリックすると、すべての1upおよびレイアウト全体が（同じく1up図面として）、プロジェクトに追加されます。2番目のステップを実行せずにアシスタントが閉じます。
キャンセル	ファイルをインポートせずにアシスタントが閉じます。

2番目のステップ：図面を追加

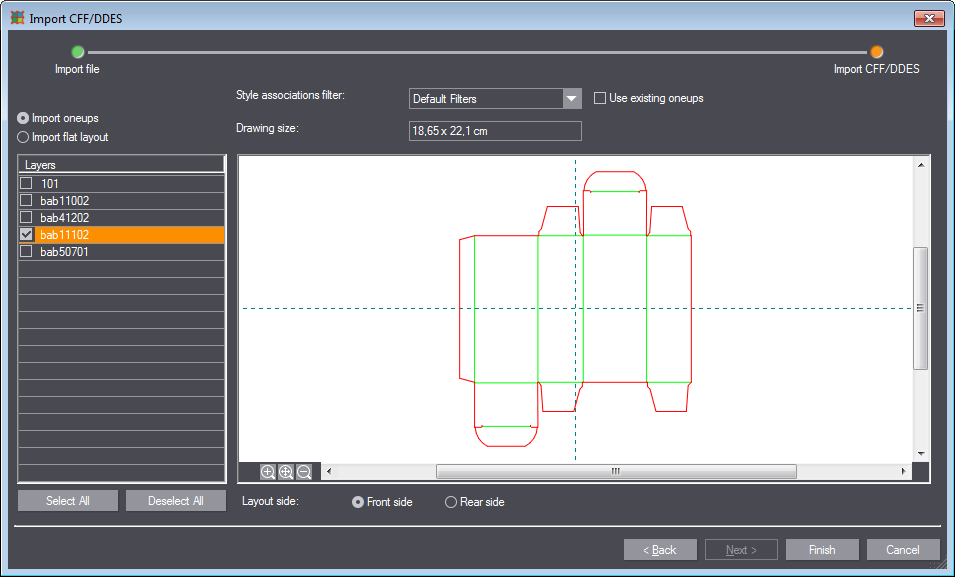

4.[次へ]をクリックしたら2番目のステップで、個々の1upをインポートするか用紙レイアウト全体をインポートするか選択します。「1upをインポート」オプションが有効な場合は、左側のリストで、インポートする1upを個別に選択または選択解除できます。

［ファイルをインポート］アシスタントの操作要素 - 2番目のステップ
左側のペイン
1upをインポート	（cff、cf2、dds、dde、ds2、dd3、evdのみ）単一の1upをインポートする場合は、このオプションを選択します。
フラットなレイアウトをインポート	（cff、cf2、dds、dde、ds2、dd3、evdのみ）用紙レイアウト全体を単一の1up図面としてインポートする場合は、このオプションを選択します。
レイヤーを図面にインポート	（dxf、dwgのみ）［レイヤー］で選択したレイヤーが、図面にインポートされます。レイヤーが選択されていない場合は、レイヤーごとに図面が個別に作成されます。
ブロックを1upとして追加	（dxf、dwgのみ）使用可能なすべてのブロックが1upとして追加されます。各ブロックは異なる1up図面で構成されます。
図面	（cff、cf2、dds、dde、ds2、dd3、evdのみ）ファイル内に存在する1upのリスト
レイヤー	（dxf、dwgのみ）ファイル内に存在するレイヤーのリスト
ページ	（pdfのみ）ファイル内に存在するページのリスト
すべて選択	上のテーブルですべての項目を選択します（1up、レイヤー、ページ）。
すべてを選択解除	上のテーブルですべての項目の選択を取り消します（1up、レイヤー、ページ）。
右側のペイン
スタイル割り当てフィルタ	スタイル割り当てフィルタを選択します。
フィルタを管理	（dxf、dwg、pdfのみ）［スタイルフィルタ］ダイアログが開き、フィルタの追加、編集、削除ができます。
既存の1upを使用	（cff、cf2、dds、dde、ds2、dd3、n、mのみ）既存の1upを使用するかを選択します。
インポート単位	（dxf、dwgのみ）ファイルのインポートに使用する寸法単位をリストボックスから選択してください。これに従って [図面サイズ] が変更されます。
フィルタを編集	（dxf、dwg、pdfのみ）ダイアログが開き、スタイルフィルタを編集できます。［スタイルフィルタ］ダイアログを参照。
図面サイズ	選択した [インポートの単位] (「mm」や「cm」など) に基づいて、インポートされる図面のサイズを表示します。 pdf、cff/cf2 および dds/dde/ds2/dd3 フォーマットでのみ表示され、変更はできません。
	プレビューウィンドウでズームを拡大します。
	図面をプレビューウィンドウに適合させます。
	プレビューウィンドウでズームを縮小します。
レイアウト面：	（cff、cf2、dds、dde、ds2、dd3、n、mのみ）図面のどの面をロードするか選択します：印刷面 (表面、印刷される面) あるいは抜き型面 (裏面、抜き型が表示される)。
戻る	アシスタントの前のステップに戻ります。
次へ	アシスタントの最後のステップなので無効。
終了	選択したファイルを、現在開いているプロジェクトにインポートし、アシスタントを閉じます。
キャンセル	ファイルをインポートせずにアシスタントが閉じます。
