［ネスティングアシスタント］

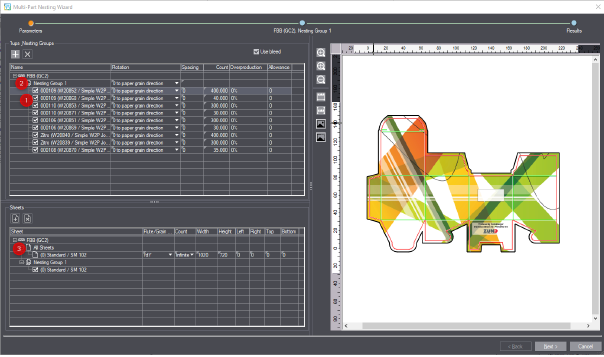

［1up/ネスティンググループ］セクション：1upの設定

［裁ち落としを使用］

このオプションを有効にすると、1upを配置するための最適化アルゴリズムで、1upの裁ち落としが考慮されます。

裁ち落としは、［ファイル>プリファレンス>パッケージ>LabelProのデフォルト値>輪郭線の裁ち落とし］であらかじめ設定できます。

Prinect Business Managerでレイアウトの自動作成が開始される場合は、このオプションがデフォルトでオフになります。（このワークフローでは、打ち抜き線同士が近づけられ、重複する裁ち落としが「中間線による解決」によって自動的に修正されます。中間線による解決を参照。）

［+］ボタンをクリックして、新しいネスティンググループを作成できます。新しい名前を付与する場合は、ネスティンググループの名前をクリックします。

ドラッグ&ドロップで、1upを標準グループからネスティンググループに移動できます。最適化時には、1つのネスティンググループに属するすべての1upが、同じ用紙に配置されるように考慮されます。

ネスティンググループが［1up図面］セクションに表示されるためには、ネスティンググループに、チェックマークが付いている1upが1個以上含まれている必要があります（つまり、この1upが最適化時に考慮されます）。

ネスティンググループを削除する場合は、これを選択して［X］をクリックします。

［名前］：

プロジェクト内で使用される1up名です。1upをレイアウトに含めない場合は、チェックマークを外してください。

選択した用紙に1upを配置できないことが初めから明確である場合は、この1upが赤色で表示されます。

用紙に配置できない1upを選択すると、この用紙が、下の用紙リストに赤色で表示されます。

［回転］：

ここで、各1upの回転を設定します。回転は例えば、ラベルを紙目方向と平行に印刷したい場合に重要です。1つの1upに対して選択した回転は自動的に、輪郭線が同じであるすべての1upに適用されます。

用紙に対して、紙目方向が定義された紙が選択されている場合は、この紙目方向が基準になります。

回転は、［ファイル>プリファレンス>パッケージ>1up間のデフォルトの向き］であらかじめ設定できます。

抜き型に対して相対的に回転（紙目方向に依存しない）：

•「0°」、「90°」、「180°」、「270°」

•「0°」または「180°」

•「90°」または「270°」

•「0°」または「90°」または「180°」または「270°」

•「自由回転」プログラムは、用紙を最適に埋めるために、1upを自由に回転できます（90度の倍数で）。

紙目方向に相対的に回転：

•「0°」、「90°」、「180°」、「270°」

•「0°」または「180°」

•「90°」または「270°」

［間隔］

輪郭線どうしの間隔を設定します。

間隔の単位は、Prinect Signa Stationの［ファイル>プリファレンス>測定単位のデフォルト］であらかじめ設定できます。

1up間の最小間隔は、Prinect Signa Stationの［ファイル>プリファレンス>パッケージ>1up間の最小間隔］であらかじめ設定できます。

［納品数量］

生産する1up数を入力します。

［過剰生産］

顧客が承諾可能な過剰生産のパーセンテージを入力します。

［余剰］

生産プロセスに追加で必要な部数を入力します。（余剰分によって、損紙による部数の不足を補います。）

［1up図面］セクション印刷用紙の設定

このアイコンをクリックして、選択リストに、紙が割り当てられている用紙を追加できます。

新しい用紙は、［すべての用紙］および標準グループ、すべてのネスティンググループ（あれば）に追加されます。

用紙を削除する場合は、［すべての用紙］で削除したい用紙を選択して、［X］をクリックします。

［用紙］

［用紙］に、紙が割り当てられている、利用可能なすべての用紙が表示されます。

•［すべての用紙］：［すべての用紙］には、利用可能なすべての用紙とそのパラメータ（フルート/グレイン方向など）が表示されます。

最初はここに、ジョブ作成時に作成したすべての用紙が含まれています。［幅］、［高さ］、［左］、［右］の数値はプリファレンスから適用されます。これらの用紙のパラメータは変更できます。パラメータを変更すると、用紙名が「ユーザー定義...」に変わります。
任意の数の用紙を追加できます。「ユーザー定義」タイプの用紙を追加した場合は用紙パラメータを変更できますが、選択肢にある他の用紙では変更できません。

•ネスティンググループ「標準」およびユーザーが作成した他のネスティンググループ（あれば）：

ユーザーが作成したネスティンググループがここに表示されるためには、ネスティンググループに、チェックマークが付いている1upが1個以上含まれている必要があります（つまり、この1upが最適化時に考慮されます）。

各ネスティンググループに、新たに追加された用紙も含め、利用可能なすべての用紙が表示されます。

各ネスティンググループで、チェックマークを付けるまたは外すことにより、最適化で使用する用紙を選択できます。

上の1upリストで、用紙に配置できないことが初めから明確である1upを選択すると、この1upが赤色で表示されます。

［フルート/グレイン方向］

ここで材料のフルート/グレイン方向を定義します。用紙に対して、紙目方向が定義された紙が選択されている場合は、この紙目方向が適用されます。

•［fdX］：縦目：グレイン/フルート方向がX軸（用紙の幅）と平行。

•［fdY］：横目：グレイン/フルート方向がY軸（用紙の高さ）と平行。

•［fdAny］：グレイン/フルート方向が未定材料にグレイン/フルート方向がないか、またはグレイン/フルート方向が1upの配置にとって重要ではありません。

［幅］/［高さ］

選択した用紙に属する紙の寸法。

［左］/［右］
［上］/［下］

これらのパラメータによって、1upと用紙端の最小間隔を定義します。
ジョブ作成時に追加する用紙に対して、これらのパラメータを、［ファイル>プリファレンス>パッケージ>抜き型の周囲の余白］であらかじめ設定できます。

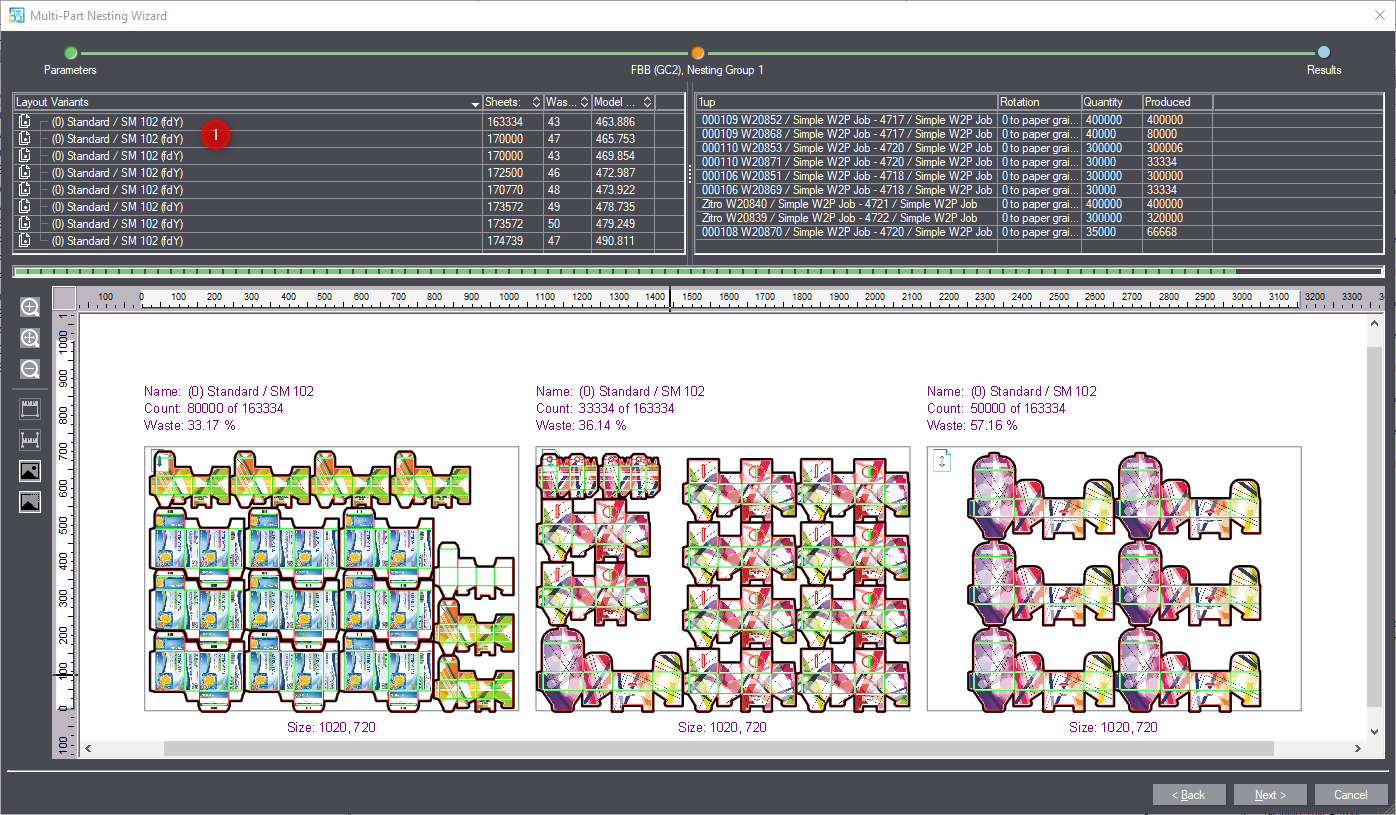

［レイアウトのバリアント］

ここに、計算されたすべてのレイアウトバリアントが表示されます。最適なレイアウト案が上に表示されます。最後のレイアウト案は、1枚の用紙に1個の輪郭線だけが使用される、最も最適ではない案です。

マウスの右ボタンでリストをクリックすると、様々なリスト並べ替え方法を選択できます。

シート総数

希望の1up数を生産するために必要な用紙数です。レイアウトバリアントに複数のレイアウトが含まれる場合は、このレイアウトの用紙数が表示されます。

廃棄（%）

総面積のうち廃棄となる部分のパーセンテージです。

総コストモデル

この評価にもとづいて、レイアウトバリアントのリストの順序が並べ替えられます。

［1up］

生産される個々の1upの名前

［回転］

この1upに適用されている回転（上記を参照）。

［数量］

前のステップの［数］カラムで定義した1up数。

［生産数］

実際に生産される1upの数（［数量］+［過剰生産］）。
