［ベースパネルを選択］モード

［ベースパネルを選択］

図面を折る際の基準となるパネルを、手動で選択します。生産フェーズが［生産フェーズ生成アシスタント］ダイアログで作成される場合は、最適なベースパネルがデフォルトで自動的に選択されます。

ベースパネルを手動で選択する方法：

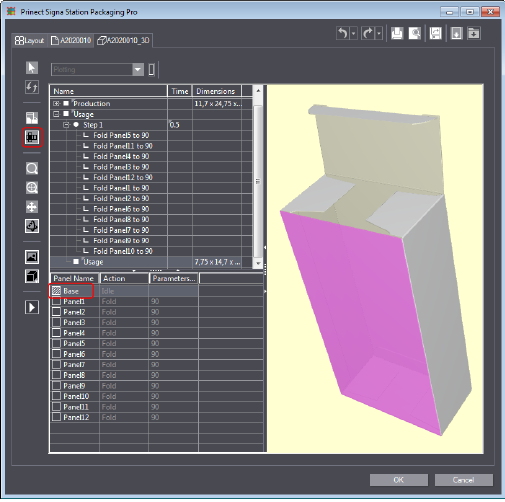

1.［ベースパネルを選択］ボタンをクリックします。

2.ベースパネルとして選択したい面を図面上でクリックしてください。
テーブルに、選択したパネルがベースとして表示され、［パネル名］カラムに網掛けマークが示されます。

［3Dビュー］タブのツールバーに戻る。
