タブ名のコンテキストメニュー

図面のプロパティを変更する、または図面を削除するには、タブ名を右クリックします。以下の項目を含むコンテキストメニューが現れます：

タブ名のコンテキストメニュー
プロパティ	ここで図面の名前を変更したり、厚みや坪量などの材料のプロパティを設定したりできます。［図面プロパティ］ダイアログを参照。
図形を削除	図面をプロジェクトから削除します。

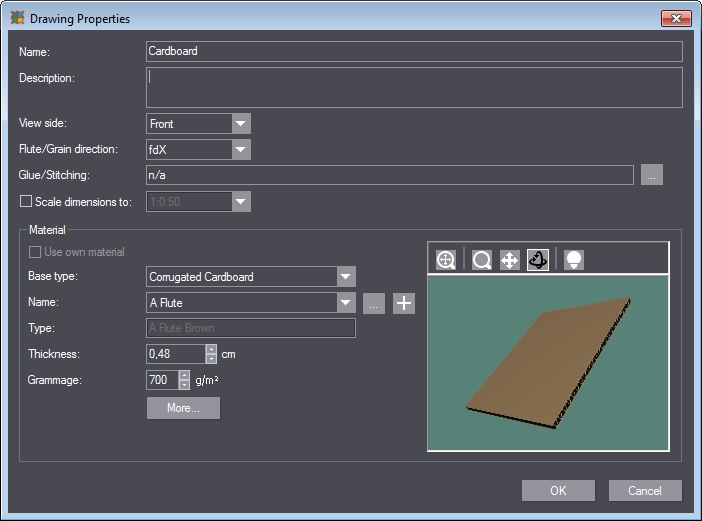

［図面プロパティ］ダイアログ

［図面プロパティ］ダイアログで、1upの材料プロパティを変更できます。タブ名を右クリックして［プロパティ］を選択すると、ダイアログが開きます。以下のページが表示されます：

［図面プロパティ］ダイアログの機能
名前	図面の名前を変更できます。
説明	図面に関するコメントを保存します。
表示	グラフィック領域に表示される図面のページを定義します。 •表 •裏 3D表示ではこの項目はありません。
フルート/グレイン方向	フルートまたはグレインの方向を設定します。 •fdY Y軸に平行な、つまり垂直方向のフルート方向 •fdX X軸に平行な、つまり水平方向のフルート方向
接着/綴じ	パッケージの接着および綴じポイントが表示されます。点が3つ示されるボタンをクリックし、これらを別のダイアログで定義します。［生産ジョイント］ダイアログを参照。
寸法を拡縮	図面に寸法がある場合のみクリック可能です。図面のエクスポート時に寸法をどのように拡縮するか定義します。 •1:1 寸法が変更なしでエクスポートされます。 •倍率編集これをクリックすると新しいダイアログが開き、エクスポート時の拡縮機能を設定できます。［エクスポート倍率を編集］ダイアログを参照。
材料
自分の材料を使う	プロジェクト全体に対して設定されている材料を上書きし、現在の図面で別の材料を使用することを許可します。注記：このオプションが選択できない場合は、既に特定の材料がプロジェクト全体に対して定義されています。
基本タイプ	現在の材料がどの材料タイプに基づくか定義します。
名前	プロジェクトの材料を定義します。
		希望する材料がリストにない場合は、このボタンをクリックしてください。材料カタログが開きます。ここで材料を編集したり、新規作成したりできます。
		この材料をカタログに追加します。［新規材料］ダイアログが開きます。［新規材料］ダイアログを参照。
タイプ
厚さ
坪量
詳細	参照：

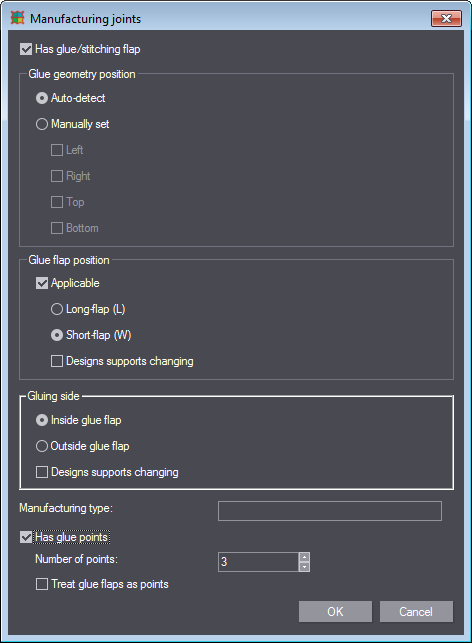

［生産ジョイント］ダイアログ

［生産ジョイント］ダイアログで、接着および綴じ用のフラップを定義できます。1upのタブ名を右クリックすると、ダイアログが開きます。［プロパティ］を選択し、［接着/綴じ］で3つの点が示されたボタンをクリックします。以下のダイアログが開きます：

［生産ジョイント］ダイアログの機能
接着/綴じ用のフラップあり	接着/綴じ用のフラップを定義する場合は、このチェックボックスを有効にします。すると、［接着ジオメトリ位置］および［接着フラップ位置］、［接着サイド］セクションが有効になります。
接着ジオメトリ位置
ここで、どのサイドにフラップが位置するか選択します。
自動認識	位置が自動的に設定されます。
手動で設定	位置（左、右、上、下）を選択してください。
接着フラップ位置
ここで、接着フラップを、1upの長辺あるいは短辺のどちらに配置するか定義します。
適用可能	パッケージに接着フラップを含める場合は、このチェックボックスを有効にします。
	ロングフラップ	接着フラップは長辺に位置します。
	ショートフラップ	接着フラップは短辺に位置します。
	図面が編集をサポート
接着サイド
ここで、フラップのどちら側に接着剤を塗布するか定義します。
接着フラップの内側	接着面がパッケージの内側を向きます。
接着フラップの外側	接着面がパッケージの外側を向きます。
図面が編集をサポート

生産タイプ	完了した設定の名前を入力します。これは［図面プロパティ］ダイアログのリストボックスで探す際に役立ちます。
接着ポイントあり	パッケージに接着ポイントがある場合は、このチェックボックスを有効にします。すると以下の項目が有効になります：
	点の数	接着ポイントの数を入力します。
	接着フラップをポイントとして扱う

［エクスポート倍率を編集］ダイアログ

ここで、寸法の倍率を設定できます。以下の手順でダイアログを開きます：

1.タブ名を右クリックします。

2.［プロパティ］を選択します。［図面プロパティ］ダイアログが開きます。

3.［寸法を拡縮］チェックボックスを有効にします。

4.［倍率を編集］リストボックスで選択します。以下のダイアログが開きます：

ダイアログには、拡縮規則を作成する方法が2つあります：

•相対的な縦横比（倍率）

•絶対的なサイズ指定（ターゲットサイズ）

どちらの方式も独立して機能し、互いに依存せずにパターンを作成できます。

これにより例えば、図面を確実に希望する紙サイズに合わせることができます。例えばA4を横向きに使用したいときは、ターゲットサイズを210x297に設定します。

新規の相対的倍率を作成するには、以下に従います（ターゲットサイズの方法は同じ）：

1.［倍率］セクションで［追加］をクリックします。リストに空欄の行が表示されます。

2.［オリジナルサイズ］および［エクスポートサイズ］カラムで、該当する倍率値を調整します。

3.（オプション）［名前］カラムに倍率の名前を入力します。ヒント：任意の名前を入力できます。倍率規則に特定の名前を入力しないと、オリジナルサイズとエクスポートサイズに入力された数値から、名前が作成されます。

4.（オプション）ステップ1~3を繰り返して、他の拡縮パターンを作成します。

5.作成した拡縮パターンを使用する場合は、［OK］をクリックします。

6.［図面プロパティ］ダイアログのリストボックスで、希望するパターンを選択します。

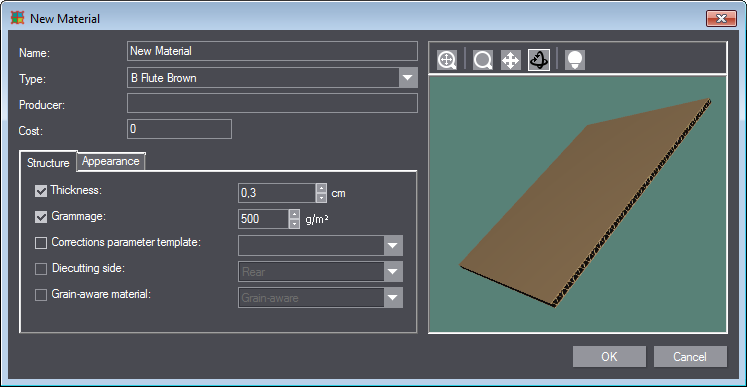

［新規材料］ダイアログ

ここで新しい材料を作成します。ダイアログを開く方法：

1.タブ名を右クリックします。

2.［プロパティ］を選択します。［図面プロパティ］ダイアログが開きます。

3.［材料］セクションでプラスアイコンをクリックします。以下のダイアログが開きます：

［新規材料］/［材料を編集］ダイアログの機能
名前	新規材料の名前を入力します。
タイプ	リストボックスで材料のタイプを選択します。タイプは、「折箱用ボール紙」および「ダンボール」、「反転ダンボール」の各基本タイプごとにグループ分けされています。材料のタイプによって、材料の基本的な技術特性が決まります。
メーカー	オプションで、材料のメーカーを入力します。
コスト	オプションで、材料1000kgのコストを入力します。
［ストラクチャ］タブ
厚さ	材料の厚さ（cm）。
坪量	材料の坪量（1m²当たりの重量）（g/m²）
修正パラメータテンプレート	ここで、パラメータテンプレートがあれば、選択できます。このテンプレートをもとに、材料の修正が実行されます。
抜き型面	抜き型面として使用する面を設定します。
材料のグレイン/フルート方向	材料のグレイン/フルート方向を考慮するかどうか設定します。
［外観］タブ
このタブで、表と裏の外観を互いに独立して編集できます。
表	表の外観を編集する場合は、このチェックボックスを有効にします。すると、リストボックスで、カタログから別の表面を選択できます。
		［カタログの中を検索］［材料表面の外観］ダイアログが開き、カタログ内を簡単に検索できます。［材料表面の外観］ダイアログを参照。
		［外観を調整］［外観を調整］ダイアログが開き、これまでの表面を直に編集できます。［新規表面］/［外観を調整］ダイアログを参照。
裏	［表］と同じです。
エッジ	エッジの外観を編集できます。［表］と同様にしてください。

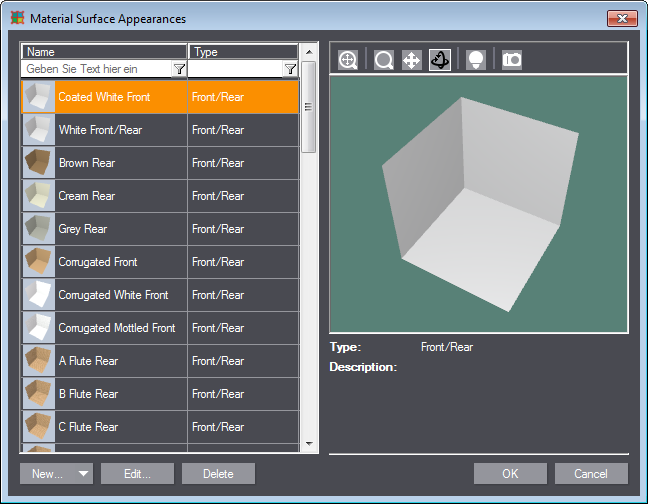

［材料表面の外観］ダイアログ

このダイアログで、材料の表面を選択または編集、新規作成、削除できます。ダイアログを開く方法：

1.タブ名を右クリックします。

2.［プロパティ］を選択します。［図面プロパティ］ダイアログが開きます。

3.［名前］の横の、3つの点が示されるボタンをクリックします。［材料カタログ］ダイアログが開きます。

4."新"ボタンをクリックします。［新規材料］ダイアログが開きます。

5.［外観］タブをクリックします。

6.［表］のチェックボックスを有効にします。

7.その横の、３つの点が示される［カタログの中を検索］ボタンをクリックします。以下のダイアログが開きます：

［名前］と［タイプ］のテキストボックスに検索ワードを入力して、表示される表面を検索できます。

［材料表面の外観］ダイアログの機能
新規/クローン	別のダイアログを開き、新しい材料表面を作成します。［新規表面］/［外観を調整］ダイアログを参照。ボタン内の三角形をクリックすると、ボタンの機能が「クローン」に変わります。［新規］の場合と同じダイアログが開きますが、現在選択している表面のプロパティが事前に定義されています。
編集
削除
プレビュー
3Dプレビューには、表示をコントロールするボタン以外に以下のボタンがあります：
	新たなダイアログが開き、プレビューの照明を設定できます。［シーン設定］ダイアログを参照。
	現在の表示のスナップショットを撮ります。スナップショットは、プレビュー画像として自動的に材料カタログで使用されます。

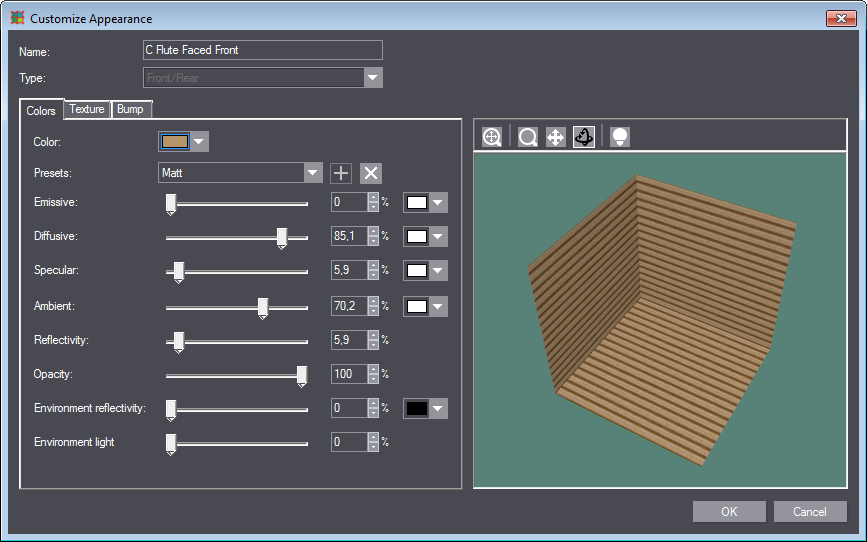

［新規表面］/［外観を調整］ダイアログ

このダイアログで、新しい材料表面を作成したり、既存の表面を編集したりできます。ダイアログを開く方法はいくつかあります。例えば：

1.タブ名を右クリックします。

2.［プロパティ］を選択します。［図面プロパティ］ダイアログが開きます。

3.［詳細］ボタンをクリックします。［図面の材料のプロパティ］ダイアログが表示されます。

4.［外観］で設定用スライダのボタンをクリックします。［新規表面］ダイアログと同じ、［外観を調整］ダイアログが開きます：

［新規表面］/［外観を調整］ダイアログの機能
名前	表面の名前が表示されます。新しい表面を作成したら、ここに名前を入力します。
タイプ	表面のタイプが表示されます。新しい表面を作成したら、ここにタイプを入力します。
"カラー"タブ
カラー
プリファレンス
放射性
拡散性
反射性
周囲
反射率
不透明
周囲の反射性
周囲光の減衰
［テクスチャ］タブ
プレーン
イメージ
テキスト
角度
Xステップ
Yステップ
［レリーフ］タブ
プレーン
高さマップ
イメージ
レリーフの度合い
幅
高さ：
角度

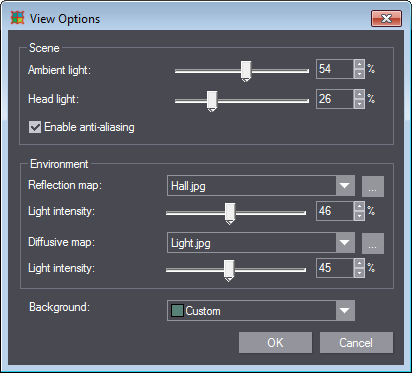

［シーン設定］ダイアログ

ここで、3Dプレビューの照明を設定できます。様々なダイアログのプレビューで、ボタンをクリックすると開きます。

以下のダイアログが開きます：

設定項目は［表示オプション］ダイアログと同じなので、そちらの説明を参照してください。［表示オプション］ダイアログを参照。

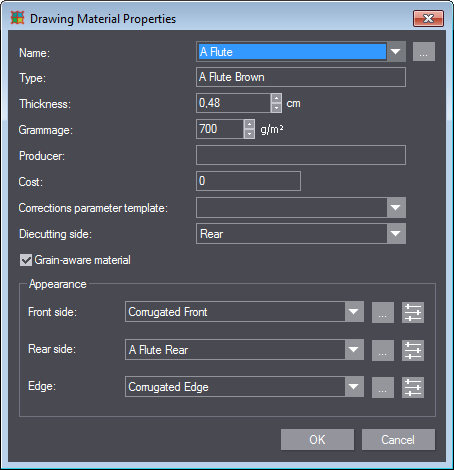

［図面の材料のプロパティ］ダイアログ

ここで、パッケージの材料の特性を編集できます。ダイアログを開く方法：

1.タブ名を右クリックします。

2.［プロパティ］を選択します。［図面プロパティ］ダイアログが開きます。

3.［詳細］ボタンをクリックします。以下のダイアログが開きます：

［図面の材料のプロパティ］ダイアログの機能
名前
タイプ
厚さ
坪量
メーカー
コスト
修正パラメータテンプレート
抜き型面	打ち抜く面を選択します（表、裏）。
材料のグレイン/フルート方向	材料を使用する際にプロジェクトで繊維方向を考慮する場合は、このオプションを有効にします。
外観


表
裏
エッジ
