기존 프로젝트의 추가 파일 가져오기

도구 모음줄의 상부 오른쪽에는 프로젝트에 다른 파일을 추가할 수 있는 두 개의 버튼이 있습니다.

1."외부 파일을 현재 프로젝트로 가져오기"를 이용하여 모든 사본 그림을 가져올 수 있습니다

2."현재 드로잉에 배치"를 이용하여 사본 그림에 다른 요소를 추가할 수 있습니다.

외부 파일을 현재 프로젝트로 가져오기

여러 개별 다이 파일로부터 하나의 시트 레이아웃을 작성하려면 "현재 프로젝트에 외부 파일 가져오기" 열기 버튼을 사용하여 다른 다이 데이터를 추가할 수 있습니다.

Signa Station의 기본 가져오기 포맷 외에 Prinect Packaging Pro에서는 *.hpg 유형의 "NC files(HPGL)", *.m 유형의 PackDesign 및 *evr 파일을 삽입할 수 있습니다.

1.Prinect Packaging Pro에서 기존의 프로젝트를 여십시오.

2.버튼 을 클릭하십시오. "첫 절차: 파일 가져오기" 및 "두 번째 절차: 그림 삽입" 단계가 있는 "파일 가져오기" 길잡이가 열립니다.

첫 절차: 파일 가져오기

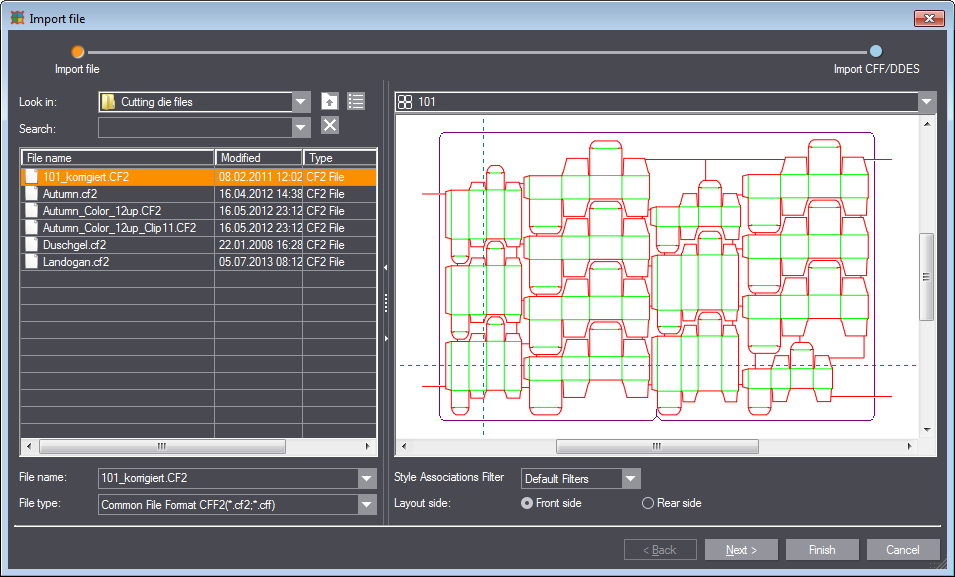

3.첫 번째 단계에서는 추가할 다이컷 파일이 선택됩니다. 대화상자의 오른쪽에 선택된 다이에 대한 미리보기가 표시됩니다.

지침: 가져오기 길잡이의 두 번째 절차에서 가져오기의 모양과 설정 옵션은 어떤 포맷이 선택한 파일을 가지고 있느냐의 여부에 따라 달라집니다(일부 포맷에서는 두 번째 가져오기 단계가 생략됨). 다음에 오는 예에서는 CF2 파일을 선택할 때 길잡이를 나타냅니다.

"파일 가져오기" 길잡이의 컨트롤 - 첫 절차
왼쪽 페이지:
소스	여기서는 가져올 파일의 저장 위치를 설정합니다. 폴더의 내용은 하부 표에 표시됩니다. "파일 유형" 선택 목록에 올바른 형식 또는 "All import formats"가 설정되어 있도록 유의하십시오.
	"한 계층 위로" 이를 이용하여 상위 폴더로 변경합니다.
	"평면 모드 사용/해제" 이 버튼을 누르면 현재 폴더와 해당 하위 폴더에 있는 모든 파일이 표에 표시됩니다. 폴더 구조는 표시를 위해 해제됩니다.
찾기	여기서 파일 이름의 일부를 입력하여 설정된 폴더에서 이 파일을 검색하십시오.
	"검색 필터 삭제" 이 버튼을 눌러 검색 필터를 재설정하십시오.
표	표에는 기본 파일과 속성(변경 날짜, 유형 및 크기)이 표시됩니다. 여기서 원하는 파일을 선택하십시오.
파일 이름	여기에 원하는 파일이 나타납니다. 선택 목록을 이용하여 이를 변경할 수 있습니다.
파일 유형	여기서 파일 유형을 선택하여 표시된 파일을 이 유형으로 제한하십시오. 가능한 모든 파일을 표시하려면 "All import formats"을 선택하십시오.
오른쪽:
선택 목록	여기서 파일의 어떤 부분(다양한 사본 또는 전체 레이아웃)이 그리기 면에 표시되어야 할 지를 선택하십시오.
형식 필터	여기서 형식 필터를 선택합니다.
레이아웃 면	여기서 그리기 초안의 어떤 면이 로드되어야 할 지를 정의합니다. 인쇄 면(앞면, 인쇄된 면) 또는 다이컷 면(뒷면, 다이컷 표시).
뒤로	길잡이의 첫 단계이므로 비활성.
다음	파일을 선택했으면 이 버튼은 길잡이의 다음 단계로 안내합니다.
종료	이 버튼은 이전에 파일을 선택했을 경우에만 클릭이 가능합니다. 버튼을 클릭하면 모든 사본과 전체 레이아웃(사본 그림으로도)이 프로젝트에 추가됩니다. 길잡이는 두 번째 절차를 실행하지 않고 닫힙니다.
취소	파일을 가져오지 않고 길잡이를 닫습니다.

두 번째 절차: 그림 삽입

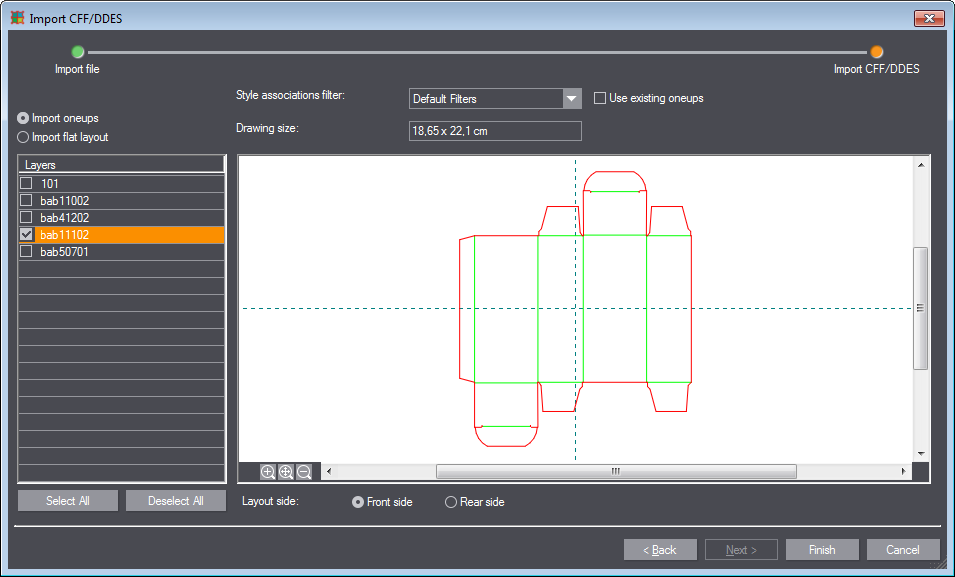

4."다음"을 클릭한 후에 두 번째 단계에서 개별 사본 또는 전체 시트 레이아웃을 가져올지 여부를 선택합니다. "사본 가져오기" 옵션을 선택시 목록의 왼쪽에서 가져오려는 개별 사본을 선택 또는 선택 해제할 수 있습니다.

"파일 가져오기" 길잡이의 컨트롤 - 두 번째 절차
왼쪽 페이지
사본(1up) 가져오기	(cff, cf2, dds, dde, ds2, dd3, evd 만) 개별 사본을 가져오려면 이 옵션을 선택하십시오.
편평한 레이아웃 가져오기	(cff, cf2, dds, dde, ds2, dd3, evd 만) 완전한 시트 레이아웃을 단 하나의 사본 그림으로 가져오려면 이 옵션을 선택하십시오.
레이어를 그림으로 가져오기	(dxf, dwg 만) “레이어” 영역에서 선택한 레이어가 그리기로 가져오기 됩니다. 레이어를 선택하지 않았으면 각 레이어에 대해 하나의 고유 그리기가 생성됩니다.
블록을 사본으로 붙여넣기	(dxf, dwg 만) 기존의 모든 블록이 사본으로 붙여넣기 됩니다. 모든 블록은 다른 사본 그림으로 구성됩니다.
그리기	(cff, cf2, dds, dde, ds2, dd3, evd 만) 파일에 있는 사본의 열거
레이어	(dxf, dwg 만) 파일에 있는 레이어의 열거
페이지	(pdf 만) 파일에 있는 페이지의 열거
모두 선택	그 위에 있는 표에서 모든 요소를 선택합니다(사본, 레이어 또는 페이지).
모두 선택 해제	그 위에 있는 표에서 모든 요소를 선택 해제합니다(사본, 레이어 또는 페이지).
오른쪽
형식 할당 필터	여기서 형식 할당 필터를 선택합니다.
필터 관리	(dxf, dwg, pdf 만) 필터를 추가, 편집 및 삭제할 수 있는 "형식 필터" 대화상자를 엽니다.
기존 사본 사용	(cff, cf2, dds, dde, ds2, dd3, n, m 만) 여기서 기존 사본을 사용할 지의 여부를 선택합니다.
가져오기 단위	(dxf, dwg 만) 선택 목록에서 파일을 가져오기할 단위를 선택합니다. "그리기 크기"가 그에 따라 변경됩니다.
필터 편집	(dxf, dwg, pdf 만) 형식 필터를 편집할 수 있는 대화상자를 엽니다. "형식 필터" 대화상자를 참조하십시오.
그리기 크기	가져온 그리기 크기는 선택된 "가져오기 단위"(예: "mm" 또는 "cm")에 따라 표시됩니다. pdf, cff/cf2 및 dds/dde/ds2/dd3 포맷으로만 표시되고 변경할 수 없습니다.
	미리보기 창에서 확대/축소 부분을 확대합니다.
	그림을 미리보기 창에 맞춥니다.
	미리보기 창에서 확대/축소 부분을 축소합니다.
레이아웃 :면	(cff, cf2, dds, dde, ds2, dd3, n, m 만) 여기서 그리기 초안의 어떤 면이 로드되어야 할 지를 정의합니다. 인쇄 면(앞면, 인쇄된 면) 또는 다이컷 면(뒷면, 다이컷 표시).
뒤로	길잡이의 이전 단계로 안내합니다
다음	길잡이의 최종 단계이므로 비활성.
종료	선택한 파일을 현재 열린 프로젝트로 가져오고 길잡이를 닫습니다.
취소	파일을 가져오지 않고 길잡이를 닫습니다.
