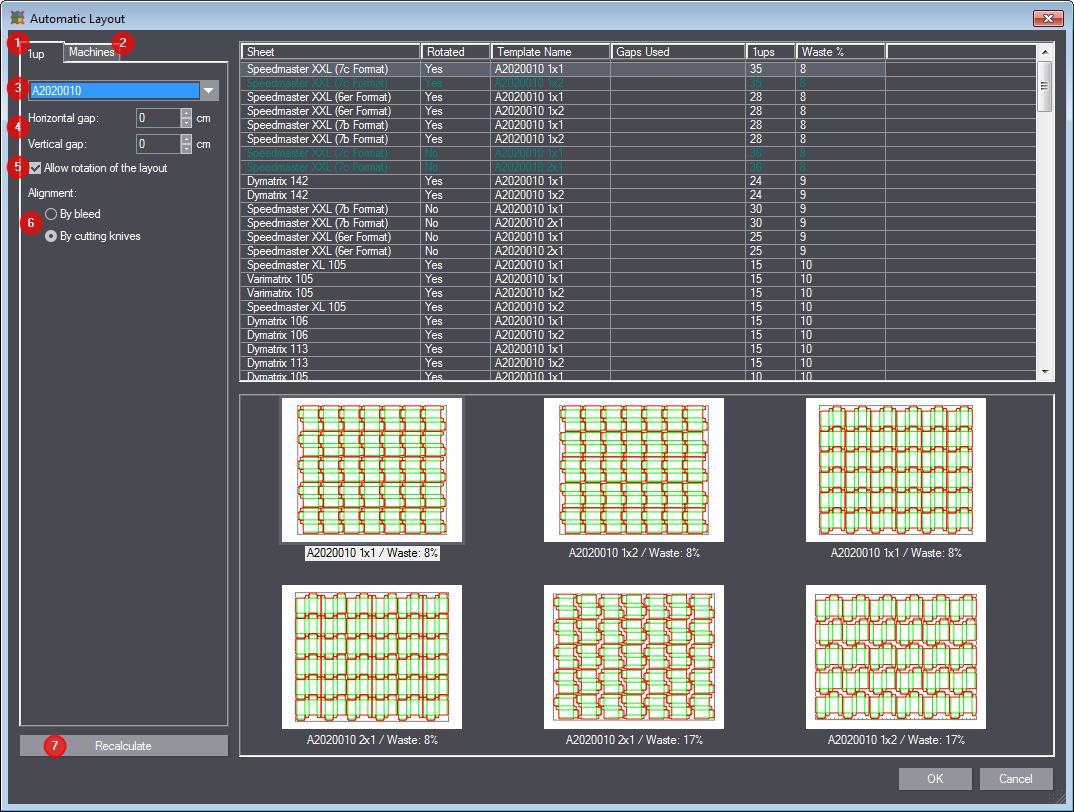

“자동 레이아웃”

"사본(1up)" 탭

선택 목록

여기서 레이아웃을 만들 사본을 선택하십시오.

수평 갭

여기서 사본 사이에 수평 방향으로 놔둘 간격을 정의하십시오. 간격이 블리드를 또는 재단선을 참조해야 할 지의 여부를 "정렬"에서 선택하십시오.

수직 갭

여기서 사본 사이에 수직 방향으로 놔둘 간격을 정의하십시오.

레이아웃 회전 허용

사본을 회전해도 될 경우 이 옵션을 활성화하십시오.

방향

여기서 사본의 정렬이 블리드 선을 아니면 재단선을 기준으로 사용할 지의 여부를 선택하십시오.

Ignore material- irrelevant styles

머티리얼과 상관 없는 형식 무시

"기계" 탭

모두 선택

목록에서 모든 기계를 선택하려면 이 버튼을 클릭하십시오.

모두 선택 해제

목록에서 모든 기계를 선택 해제하려면 이 버튼을 클릭하십시오.

시트 목록

여러 기계에 대해 모든 알려진 시트를 열거합니다. 여기서 어떤 시트가 계산에 포함되어야 할 지를 선택하십시오.

사용자 정의 크기

시트의 크기를 수동으로 설정하고 이 시트도 계산에 포함하려면 이 옵션을 선택하십시오. 크기 표(아래 참조)에서 값을 변경할 수 있습니다.

선택사항을 템플릿으로 사용

먼저 상부 표의 시트 중 하나를 클릭하여 이 시트가 노란색 배경으로 지정되도록 하십시오. 그런 다음 이 버튼을 클릭하십시오. 선택한 시트 크기가 아래의 크기 표에 템플릿으로 적용되고 조정될 수 있습니다.

크기 표

여기서 사용자 정의된 시트의 속성을 설정하십시오.

형식

여기서 시트 위의 어느 위치에 레이아웃을 배치할 지 선택하십시오. 선택 옵션: "하단 왼쪽", "중앙" 및 "하단 중앙".

너비/높이

시트의 너비 및 높이 cm 단위.

왼쪽/오른쪽/위/아래

레이아웃과 시트 여백 간에 가져야 할 간격.

레이아웃으로 너비/높이 자르기

레이아웃 시트(회색 선)을 사본 레이아웃의 너비 및 높이로 잘라야 할 경우 이 옵션을 활성화하십시오.

다시 계산

변경사항을 수행했으면 오른쪽에 계산 결과를 새로 고치기 위해 이 버튼을 클릭하십시오.

표

시트

시트의 이름 시트가 선택되면 아래의 미리보기 범위에 미리보기가 나타납니다.

회전됨

레이아웃이 90도 회전되었는지의 여부를 나타냅니다. 다른 각도는 불가능합니다.

템플릿 이름

어떤 템플릿을 이용하여 시트를 채웠는지의 여부를 나타냅니다. 레이아웃 길잡이에서 새 템플릿을 만듭니다. “레이아웃 길잡이” 대화상자 - 새 레이아웃 템플릿 만들기를 참조하십시오.

사용된 갭

이 갭은 이 대화상자에서 제시된 갭과 템플릿을 만들 째 지정된 최소 간격과의 차이를 가리킵니다. 최소 갭 지정를 참조하십시오.

여기에 제시된 갭이 템플릿의 최소 갭보다 작을 경우 이 열에 템플릿의 최소 갭이 표시되고 레이아웃에 적용됩니다. 이를 원하지 않을 경우 템플릿을 적절하게 조정해야 합니다.

사본(1up)

시트에서 사본의 개수를 지정합니다.

폐물 %

파지로 손실되는 시트 면의 비율을 제시합니다.
