전제조건: 이 기능은 Prinect Label Pro에 포함되어 있습니다.
|
“네스팅 길잡이” |
네스팅 길잡이를 사용하여 하나 이상의 레이아웃을 자동으로 생성할 수 있습니다. 개별 사본이 서로 중첩됩니다. 이는 특히 불균일한 형태로 된 라벨에서 유용합니다. 일반 자동 레이아웃 길잡이와 비교하여 네스팅 길잡이에서는 사각형과 현저하게 차이나는 형태에서 파지가 덜 발생합니다.
최적화된 솔루션을 선택할 수 있는 다양한 솔루션 제안이 표시됩니다. 솔루션 제안에는 하나 이상의 레이아웃이 포함될 수 있습니다. 이는 여러 개의 시트를 사용할 수 있도록 설정했는지 여부 및 다수의 시트 사용이 필요한지 여부에 따라 달라집니다.
최적화에는 연결된 인쇄기의 잉크 장치 수 및 한 번의 인쇄 통과 시 인쇄할 수 있는 색상 수에 대한 정보가 포함됩니다. 이것은 인쇄하고자 하는 모든 항목의 총 색상 수가 인쇄 유닛 수를 초과할 때 중요합니다. 이후, 최적화는 인쇄 시트당 잉크 장치 수가 충분하도록 항목이 인쇄 시트에 결합되도록 합니다.
네스팅 길잡이를 열려면 도구 모음줄에 있는 “네스팅 길잡이” 버튼을 클릭하십시오.
네스팅 길잡이가 세 단계를 통해 새로운 레이아웃으로 안내합니다.

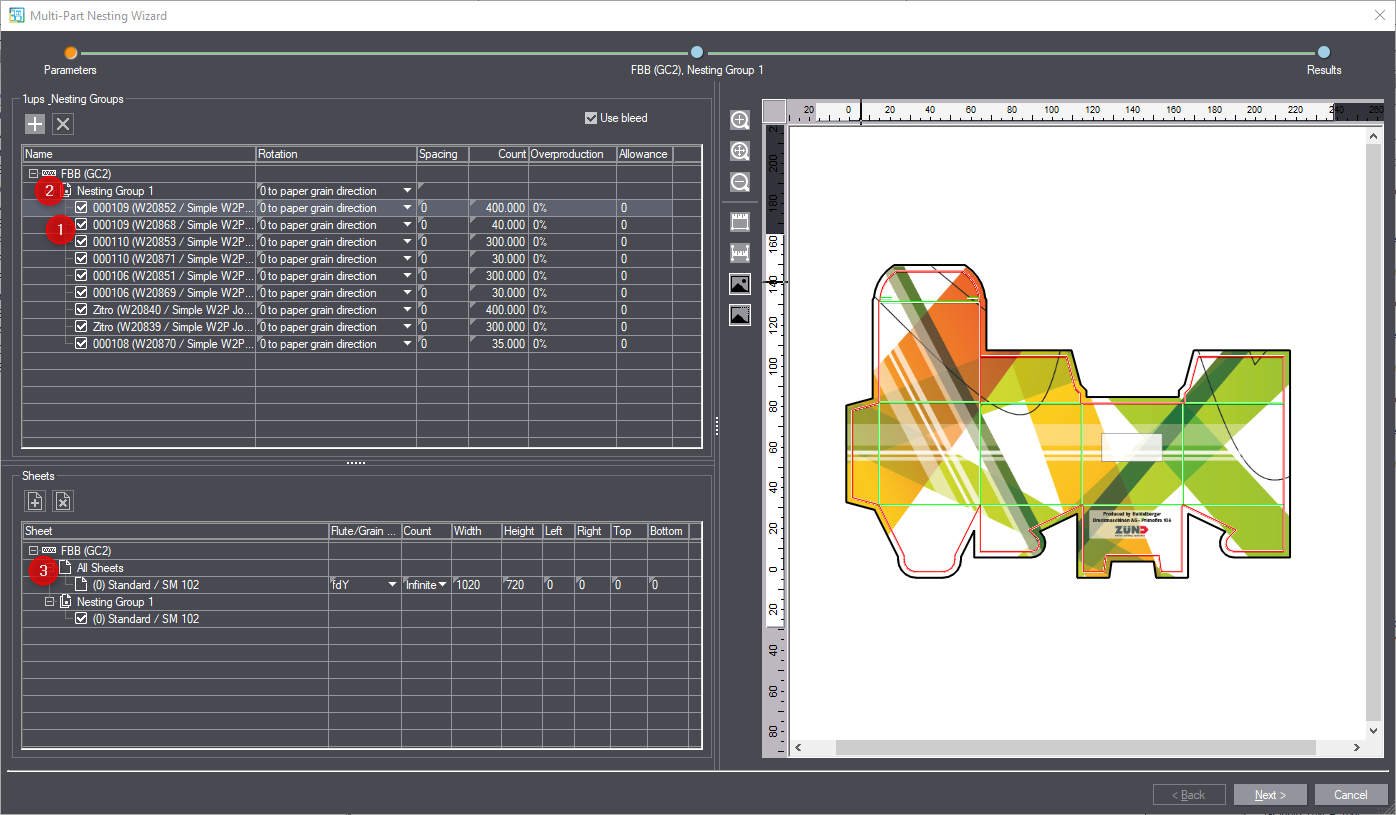

첫 번째 단계에서 이 보기를 확인할 수 있습니다.
1.모든 사본 옆에는 체크 표시가 있습니다[1]. 레이아웃 생성 시 사본을 포함하지 않으려면 체크 표시를 제거하십시오.
2.모든 사본은 처음에 네스팅 그룹 "표준"에 있습니다[2]. 필요한 경우 + 기호를 클릭하고 그룹 이름을 지정하여 추가적인 네스팅 그룹을 생성합니다. 네스팅 그룹의 반복은 하나 이상의 시트와 함께 배치됩니다. 요구 사항에 따라 사본을 해당 네스팅 그룹에 드래그 앤 드롭으로 가져다 놓습니다.
체크 표시가 설정된 사본이 최소 하나 이상 포함된 경우, 네스팅 그룹이 "사본 그리기" 영역에 표시됩니다.
3.요구 사항에 따라 사본 매개변수("회전", "간격", "납품량", "초과 생산" 및 "여유", 아래 표 참조)를 설정합니다.
4."시트"[3]의 "사본 그리기" 영역에는 작업 생성 시 설정한 모든 시트가 처음에 표시됩니다. + 기호를 클릭하여 필요에 따라 더 많은 시트를 추가하십시오.
필요에 따라 시트 값("골/결 방향", "수", "너비", "높이", "왼쪽", "오른쪽")을 변경합니다. 값을 변경한 후에는 "사용자 정의"라는 이름이 지정됩니다.
5.모든 시트 옆에는 체크 표시가 있습니다. 레이아웃 생성 시 시트를 포함하지 않으려면 체크 표시를 제거하십시오.
6."다음"을 클릭하여 두 번째 단계인 "머터리얼 정보, 표준"으로 이동합니다, 두 번째 단계 "머티리얼 정보, 표준"를 참조하십시오. 프로그램에서 최적의 레이아웃 배열을 계산합니다. 시트에 배치할 때 프로그램에서는 지정된 조건을 고려하여 모든 사본을 별도로 처리합니다.
|
네스팅 길잡이의 “매개변수” 단계 내 제어 요소 |
|
|---|---|
|
"트림 사용" |
이 옵션이 설정되면, 사본의 정렬을 위한 최적화 알고리즘에서 사본 트림을 고려합니다. "파일 > 기본 설정 > 패키징 > LabelPro의 기본값 > 윤곽을 위한 화선물림재단"에서 트림에 대한 기본 설정이 가능합니다. 자동 레이아웃 생성이 Prinect Business Manager에서 시작된 경우, 이 옵션은 기본적으로 비활성화되어 있습니다. (이 워크플로에서 금형 선 윤곽이 금형 선으로 이동하며, 중간 선 해결을 통해 겹쳐진 화선재단물림이 자동으로 수정됩니다. "중간선 해결" 역시 참조하십시오). |
|
+ 기호를 클릭하여 새로운 네스팅 그룹을 생성할 수 있습니다. 새 이름을 지정하려면 네스팅 그룹의 이름을 클릭합니다. 드래그 앤 드롭을 통해 원하는 사본을 표준 그룹에서 네스팅 그룹으로 이동할 수 있습니다. 최적화 시, 네스팅 그룹의 모든 사본이 항상 동일한 시트에 배치되었는지가 고려됩니다. 이로써 "사본 그리기" 영역에 네스팅 그룹이 표시되며 이것은 체크 표시가 설정된 사본을 최소한 하나 이상 포함해야 합니다(즉, 해당 사본이 최적화 시 고려되어야 합니다). |
|
네스팅 그룹을 삭제하려면 해당 그룹을 선택한 후 X 기호를 클릭합니다. |
|
"이름" |
프로젝트에 만들어진 사본의 이름입니다. 사본을 레이아웃 안으로 수용하지 않으려면 체크 표시를 제거하십시오. 선택한 시트에 사본을 배치할 가능성이 없다는 사실이 애초에 명확한 경우, 이것이 빨간색으로 표시됩니다. 시트에 배치할 수 없는 사본이 선택되면, 해당 시트는 아래의 시트 목록에 빨간색으로 표시됩니다. |
|
|
여기서는 각각의 사본에 대한 회전을 설정합니다. 회전은 예를 들어 라벨이 용지 방향과 평행으로 인쇄되어야 할 경우에 중요합니다. 사본에 대해 선택한 회전은 윤곽이 동일한 모든 사본에 자동으로 적용됩니다. 시트에 대해 용지 공급 방향이 정의된 용지를 선택한 경우, 해당 용지 방향이 기준으로 사용됩니다. 회전은 "파일 > 기본 설정 > 패키징 > 사본 간 방향 규정"에서 기본 설정됩니다. 목형에 대한 상대 회전(용지 방향에 무관): •"0°", "90°", "180°", "270°" •"0°" 또는 "180°" •"90°" 또는 "270°" •"0°" 또는 "90°" 또는 "180°" 또는 "270°" •"자유 회전" 프로그램에서 사본을 자유롭게 회전할 수 있어(도의 배수로) 시트를 최적으로 채울 수 있습니다.
용지 방향에 대한 상대 회전: •"0°", "90°", "180°", "270°" •"0°" 또는 "180°" •"90°" 또는 "270°" |
|
"간격" |
여기서 개별 윤곽이 서로 간에 유지해야 할 간격을 입력합니다. "파일 > 기본 설정 > 기본 측정 단위"에서 Prinect Signa Station의 간격에 대한 측정 단위를 기본 설정할 수 있습니다. "파일 > 기본 설정 > 패키징 > 사본 사이의 최소 간격"에서 Prinect Signa Station의 사본 사이의 최소 간격을 기본 설정할 수 있습니다. |
|
"납품량" |
여기서 생산할 사본의 개수를 입력합니다. |
|
"초과 생산" |
여기서 고객이 승인하고자 하는 초과 생산의 비율을 입력합니다. |
|
"여유" |
여기서 생산 공정을 위해 추가로 필요한 개수를 입력합니다. (여유는 폐지로 인한 수량 손실을 보상합니다.) |
|
"사본 그리기" 영역: 인쇄 시트에 대한 설정 |
|
|
이 아이콘을 클릭하여 선택 목록에 용지가 할당된 시트를 추가할 수 있습니다. 새로운 시트는 "모든 시트", 기본 그룹 및 경우에 따라 존재하는 모든 네스팅 그룹에 추가됩니다. |
|
시트를 삭제하려면 "모든 시트"에서 시트를 삭제하고 X 기호를 ㅅ클릭합니다. |
|
"시트"
|
용지가 할당된 사용 가능한 모든 시트가 "시트"에 표시됩니다. •"모든 시트": "모든 시트"에는 관련된 매개변수("골/결 방향" 등)와 함께 사용 가능한 모든 시트가 표시됩니다. 먼저 작업 생성 시 생성한 모든 시트가 여기에 표시됩니다. "너비", "높이", "왼쪽" 및 "오른쪽" 값은 기본 설정에서 가져옵니다. 해당 시트에 대해 시트 매개변수를 변경할 수 있습니다. 이렇게 하면 시트 이름이 "사용자 정의됨..."으로 변경됩니다. •"표준" 네스팅 그룹 및 사용자가 생성한 다른 네스팅 그룹: 사용자가 생성한 네스팅 그룹이 여기에 표시되려면, 체크 표시가 설정된 사본을 최소한 하나 이상 포함해야 합니다(즉, 해당 사본이 최적화 시 고려되어야 합니다). 새로 추가된 시트를 포함하여 사용 가능한 모든 시트가 각각의 네스팅 그룹에 표시됩니다. 각각의 네스팅 그룹에 대해 체크 표시를 설정하거나 제거하여 최적화에 어떤 시트를 사용할지를 설정할 수 있습니다. 사본 목록에서 위에 위치한 사본을 선택하고, 이 사본을 시트에 배치할 수 없다는 것이 처음부터 명확한 경우, 시트가 빨간색으로 표시됩니다. |
|
"골/결 방향" |
여기에서 머티리얼의 결/골 방향을 지정합니다. 시트에 대해 골 방향이 정의된 용지를 선택한 경우, 해당 용지가 사용됩니다. •"fdX": 세로 결: 골/결 방향이 X-축과 평행합니다(시트 너비). •"fdY": 가로 결: 골/결 방향이 Y-축과 평행합니다(시트 높이). •"fdAny": 골/결 방향이 지정되지 않았습니다. 머티리얼에 골/결 방향이 없거나 골/결 방향이 사본을 배열하는데 중요하지 않습니다. |
|
"너비"/"높이" |
이것은 선택한 시트와 연결된 용지:의 용지 치수입니다. |
|
"왼쪽"/"오른쪽" |
이 매개변수를 통해 용지 가장자리까지 사본의 최소 간격을 지정합니다. |

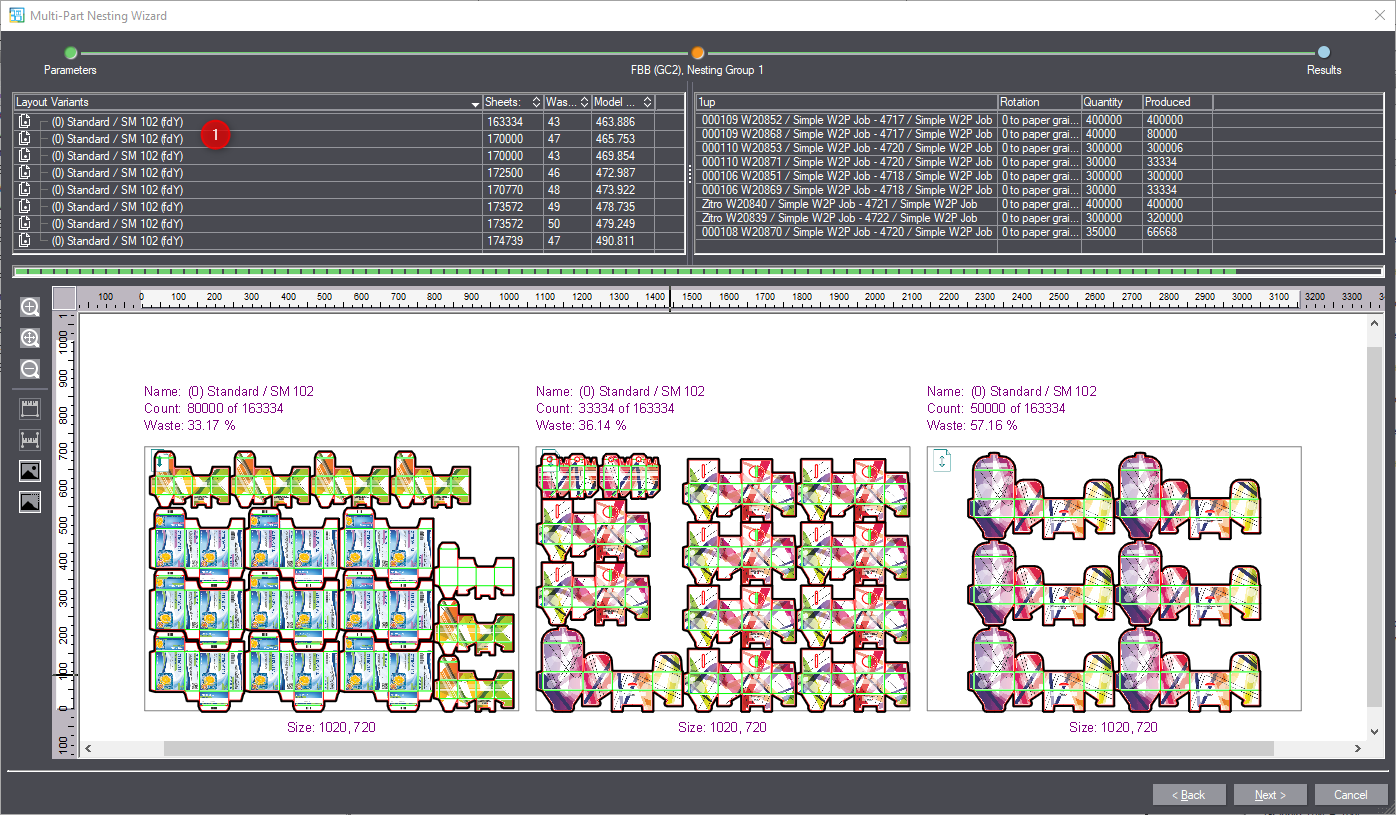

두 번째 단계에서는 각각 하나 이상의 레이아웃을 포함할 수 있는 다양한 레이아웃 변형이 표시됩니다.
7.목록에서 가장 적합한 레이아웃 변형[1]을 선택하십시오. 나중에 다시 레이아웃을 수동으로 조정할 수 있습니다.
8."다음"을 클릭하여 세 번째 단계인 "결과"로 이동합니다, 세 번째 단계 "결과" 를 참조하십시오.
|
네스팅 길잡이의 “머티리얼 정보, 표준” 단계 내 제어 요소 |
|
|---|---|
|
"레이아웃 변형"
|
여기서는 계산된 모든 레이아웃 변형이 열거됩니다. 가장 적합한 솔루션 제안은 위에 표시됩니다. 마지막 제안은 항상 시트 당 하나의 윤곽만을 사용하기 때문에 가장 적합하지 않습니다. 마우스 오른쪽 버튼으로 목록을 클릭하면 다른 방식으로 목록을 정렬할 수 있습니다. |
|
시트 총 수 |
원하는 사본 개수를 생산하는데 필요한 시트의 개수입니다. 레이아웃 변형에 다수의 레이아웃이 포함된 경우, 각각의 레이아웃에 대한 시트 수가 표시됩니다. |
|
파지 % |
전체 면에서 쓰레기의 백분율 비율입니다. |
|
모델 총 비용 |
레이아웃 변형 목록의 순서는 이 평가를 따릅니다. |
|
"사본" |
제작된 개별 사본의 이름 |
|
"회전" |
이 사본에 적용된 회전(상기 참조). |
|
"양" |
이전 단계의 “수” 열에서 지정되었던 사본의 개수입니다. |
|
"생산됨" |
실제로 생산된 사본 수("양" + "초과 생산"). |

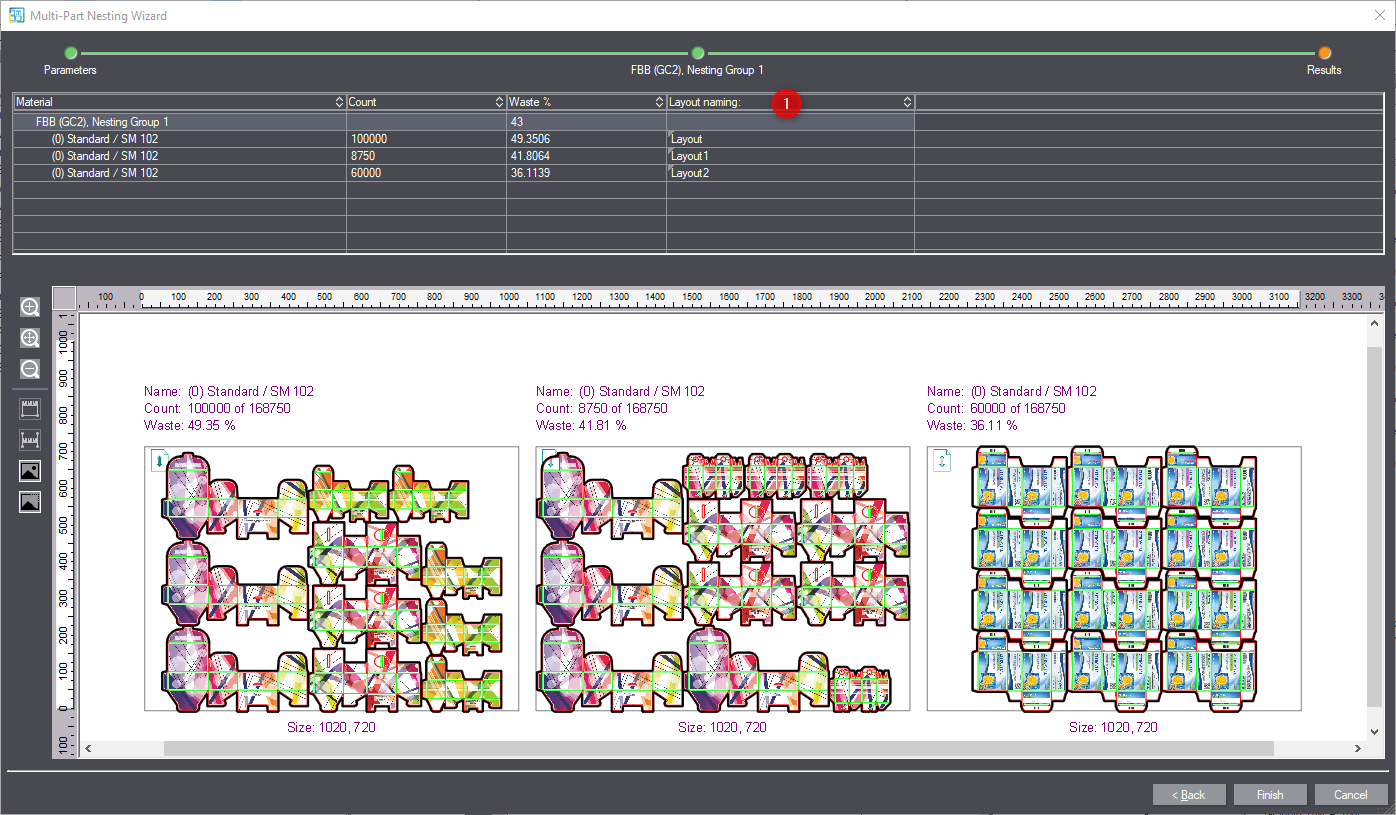

세 번째 단계에서는 선택한 레이아웃을 포함한 모든 레이아웃 변형이 표시됩니다. 이 단계는 최종 보기를 위한 것으로 "레이아웃 이름 지정"[1] 열에서 원하는 레이아웃 이름을 지정할 수 있습니다.
"종료"를 클릭하면 레이아웃이 Packaging Pro로 전송됩니다. 각각의 새로운 레이아웃에 대한 탭이 Packaging Pro에 표시됩니다.
Packaging Pro에서 이 보기를 "OK"로 확인하면 최적화된 레이아웃이 Prinect Signa Station으로 전송되어 해당 위치에 표시됩니다. 예를 들어, 사본 또는 윤곽을 이동하여 최적화된 레이아웃을 사전에 편집할 수 있습니다. 이후, 최적화된 레이아웃이 변경 사항을 포함하여 저장되며, Prinect Signa Station으로 전송됩니다. 하지만 이것은 윤곽이 삭제 또는 추가되지 않은 경우에만 유효합니다. 윤곽 수가 변경되면 최적화 결과가 삭제되며 Prinect Signa Station으로 전송되지 않습니다.
