"트림 선 문제 해결" 모드






“트림 선 문제 해결”

"사본" 탭에서 드로잉에 트림선을 추가할 수 있습니다. "우선순위별로 트림 만들기" 모드를 참조하십시오. 레이아웃을 만들 때 개별 블리드 영역이 겹쳐질 수가 있습니다. 이 문제는 "트림 선 문제 해결" 모드에서 해결할 수 있습니다.

모드에서 시작하려면 도구 모음줄에서 “트림 선 문제 해결”을 클릭하거나 조합 키 “Ctrl+0”을 사용하십시오. "자동 문제 해결” 대화상자가 열립니다. 자동 문제 해결를 참조하십시오. 트림 선 충돌을 해결하는데 다른 방법을 사용하려면 “취소”를 클릭하여 대화상자를 닫으십시오.

프로그램에서 트림 선 문제를 인식하고 이를 컬러 사각형으로 테두리하여 표시합니다.


지침: 현재 선택된 충돌은 어두운 보라색으로 표시됩니다. 사각형을 클릭하여 영역 내에서 확대하십시오. 테두리 치는 사각형이 확대시 선영 표시된 영역으로 변합니다.


지침: 현재 선택된 문제에 관련된 요소는 모든 속하는 개체와 함께 표시됩니다. 남은 레이아웃 요소에서 오직 트림 윤곽만 표시됩니다.

그리기 면의 상부에 다음과 같은 편집 바가 나타납니다.




편집 모음줄에서 트림 선 충돌을 해결하기 위한 다음과 같은 방법을 선택할 수 있습니다.

•자동 문제 해결

•"중간선 해결".

•"Gewinner-/Verlierer-Lösung", Seite 99

•트림 나누기

•나누기 선 그리기.

•트림 변경





"트림 선 문제 해결" 모드의 컨트롤


"자동 해결"

자동 문제 해결 대화상자를 엽니다.


"이전 문제"

레이아웃에서 이전 문제로 안내합니다.


"다음 문제"

레이아웃에서 다음 문제로 안내합니다.


"문제 섹션 확대"

레이아웃에서 문제를 더 잘 볼 수 있도록 섹션을 확대합니다.


"변경 사항을 동일한 유형에 적용"

일반적으로 프로그램에서는 동일한 유형의 문제를 그룹으로 인식합니다. 이 버튼을 활성화하면 다음의 변경사항이 같은 유형의 모든 문제에 자동으로 적용됩니다.


"중간 선 해결"

"중간선 해결" 대화상자를 엽니다.

(조합 키: Ctrl+1)


"트림 나누기"

트림 나누기 모드로 전환합니다.

(조합 키: Ctrl+3)


"나누기 선 그리기"

나누기 선 그리기 대화상자를 엽니다.

(조합 키: Ctrl+4)


"트림 변경"

트림 변경 대화상자를 엽니다.

(조합 키: Ctrl+5)

각도

X 축과의 나누기 선 각도.

모드에서 “선으로 분할”이 사용됩니다. 트림 나누기를 참조하십시오.


"사분면 선택"

각도 제어 기능 “사분면 선택"를 참조하십시오.



자동 문제 해결





"자동 해결"

“트림 선 문제 해결” 모드로 전환하면 “자동 해결” 대화상자가 자동으로 열립니다. 이를 이용하면 몇 번의 클릭으로 모든 트림 선 충돌을 자동으로 해결할 수 있습니다. 다른 방법을 사용하려면 “취소”를 클릭하여 대화상자를 닫으십시오.

충돌을 자동으로 해결하려면 다음과 같이 하십시오.

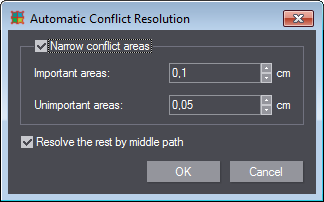

1.“트림 선 문제 해결” 모드에서 편집 모음줄에 있는 “자동 해결” 버튼을 클릭하십시오. "자동 문제 해결” 대화상자가 열립니다.





2.좁은 충돌 영역에서 문제를 자동으로 해결하도록 하려면 “좁은 문제 영역” 선택 상자를 선택하십시오. 이러한 경우 중요하고 중요하지 않은 영역에 최소 블리드를 입력합니다.

3.모든 나머지 충돌을 중간 선 방법을 해결하려면 “중간 선으로 나머지 해결” 선택 상자를 선택하십시오. "중간선 해결"를 참조하십시오.
두 번째 선택 상자만 선택하면 모든 충돌이 중간 선에 의해 해결됩니다.

4."OK" 버튼을 눌러 확인합니다.

5.발견된 충돌이 해결되고, 해결된 문제의 개수가 있는 메시지가 나타납니다.



"트림 선 문제 해결" 모드의 컨트롤로 되돌아가기.

레이아웃 탭 도구 모음줄로 되돌아가기.



"중간선 해결"





"중간 선 해결"

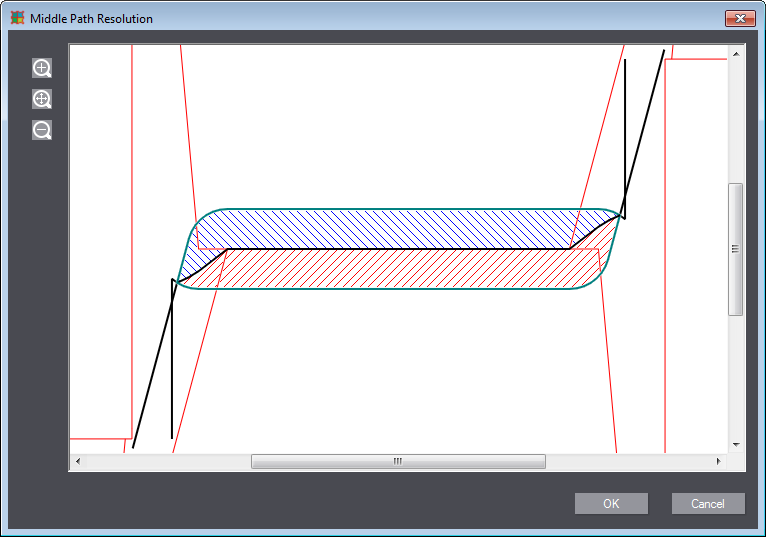

이 기능을 사용하여 두 개의 겹쳐지는 트림 영역 간의 중심을 찾아 자동으로 문제를 해결하도록 할 수 있습니다. 이 기능은 특히 굽혀지거나 둥근 범위에서 매우 유용합니다. 예:




1.“트림 선 문제 해결” 모드에서 편집 모음줄에 있는 “중간선 해결” 버튼을 클릭하십시오.
중간 선 해결이 자동으로 계산되고 표시됩니다.

2.“OK”를 눌러 해결을 확인하거나 “취소”로 해결을 무시하고 다른 방법을 선택합니다.



"트림 선 문제 해결" 모드의 컨트롤로 되돌아가기.

레이아웃 탭 도구 모음줄로 되돌아가기.

Zurück zu 레이아웃 탭 도구 모음줄.





트림 나누기





"트림 나누기"

"트림 나누기" 모드에서는 트림 선이 개별 선으로 나뉘어지는 간단한 해결책을 제공합니다. 기본적으로 기존의 문제에 따라 최적 각도가 나누기 선과 X 좌표 축 사이에서 선택됩니다. 각도에서 선을 변경하여 최상의 나누기에 도달할 수 있습니다.






1.“트림 선 문제 해결” 모드에서 편집 모음줄에 있는 “트림 나누기” 버튼을 클릭하십시오.

2.선의 위치를 지정하고 그리기 창을 누릅니다. 정의된 선으로 여러 나누기가 가능할 경우 프로그램에서 선택 대화상자를 표시합니다.
선을 배치하기 위해 편집 모음줄에서 다음과 같은 제어 요소를 사용할 수 있습니다.

"트림 선 문제 해결" 모드의 컨트롤 - "트림 나누기"

각도

X 축과의 나누기 선 각도.

기본적으로 기존의 문제에 따라 최적 각도가 나누기 선과 X 좌표 축 사이에서 지정됩니다. "각도" 입력 필드에서 다른 각도를 지정할 수 있습니다. 각도를 입력하고 "Enter"를 눌러 새 각도를 확인합니다. 선(아래 그림에서 청록)은 정렬을 자동으로 변경합니다.


"사분면 선택"

각도 제어 기능 “사분면 선택"를 참조하십시오.



예

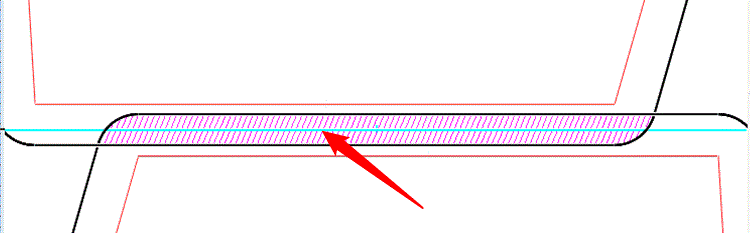

다음과 같은 상황이 있습니다.

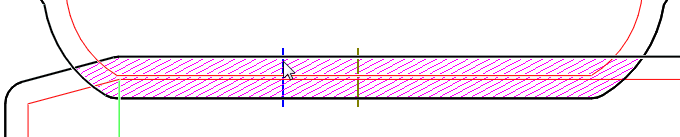

1.기본적으로 수평의 나누기 선이 제안됩니다. 하지만 수직선을 원하므로 "각도" 입력 필드에 값 90을 입력하고 "Enter"를 눌러 확인하십시오.

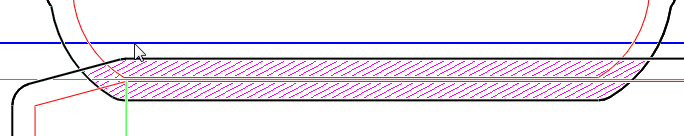

2.회색선이 가운데 표시됩니다. 나누기를 수행하려는 위치를 클릭하십시오. 그런 후에 나누기의 여러 옵션이 제공될 경우 대화상자에 표시됩니다.

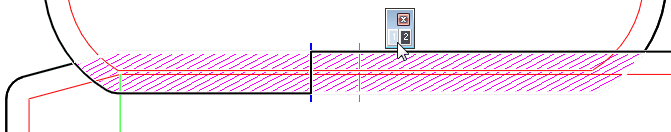

·방법 1:

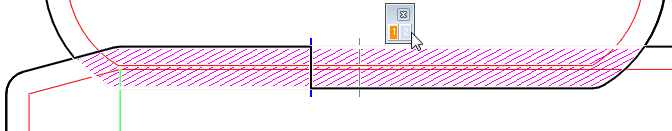

·방법 2:




3.원하는 나누기를 선택하고 대화상자에서 해당 버튼을 누릅니다. 프로그램에서 원하는 해결책을 적용하고 자동으로 다음 문제로 이동합니다.





"트림 선 문제 해결" 모드의 컨트롤로 되돌아가기.

레이아웃 탭 도구 모음줄로 되돌아가기.







나누기 선 그리기





"나누기 선 그리기"

"나누기 선 그리기" 길잡이는 수동 문제 해결을 위한 유연한 도구입니다. 문제 해결을 위해 복잡한 트림 선을 그려야 할 경우 이 길잡이를 사용합니다. 트림 선의 그리기를 위해 선 및 시트 도구를 사용할 수 있습니다.

“트림 선 문제 해결” 모드에서 편집 모음줄에 있는 “나누기 선 그리기” 버튼을 클릭하십시오. 두 단계가 있는 길잡이가 열립니다.

•첫 절차: "나누기 선 그리기"

•두 번째 절차: “문제 해결”



첫 절차: "나누기 선 그리기"

길잡이의 이 단계에서는 선 및 시트 도구를 사용하여 문제를 수동으로 해결할 수 있습니다.

"트림 선 문제 해결" 모드의 컨트롤 - "나누기 선 그리기"


"확대"

문제 영역을 확대합니다.


"확대/축소 1:1"

문제 영역을 화면에 조절시킵니다.


"축소"

문제 영역을 축소합니다.


"선"

"선 그리기" 모드로 전환합니다.


"호 BEH"

BEH로 호 모드로 전환합니다.


"뒤로"

마지막 작업을 실행 취소합니다.

다음

이 버튼을 사용하면 길잡이의 다음 페이지로 이동합니다.

취소

변경 사항을 적용하지 않고 대화상자를 종료합니다.



두 번째 절차: “문제 해결”

길잡이의 이 단계에서 지정된 해결책이 선택된 문제에 적용되기 전에 미리보기를 봅니다. 이전 페이지로 되돌아가고 그곳에서 문제 해결의 다른 변경 사항을 수행할 수도 있습니다. "종료"를 클릭하여 지정된 해결책을 원하는 문제에 적용한 후 길잡이를 끝내십시오.



"트림 선 문제 해결" 모드의 컨트롤로 되돌아가기.

레이아웃 탭 도구 모음줄로 되돌아가기.



트림 변경





"트림 변경"

이 트림 선 해결 방법은 트림의 윤곽이 이동되는 것을 기반으로 합니다. 여러 요소를 선택하고 부분의 겹치기 문제가 해결될 때까지 모든 선택된 개체를 동시에 이동시킬 수 있습니다.

1.“트림 변경” 버튼을 클릭하거나 “Ctrl+5”를 누르십시오.

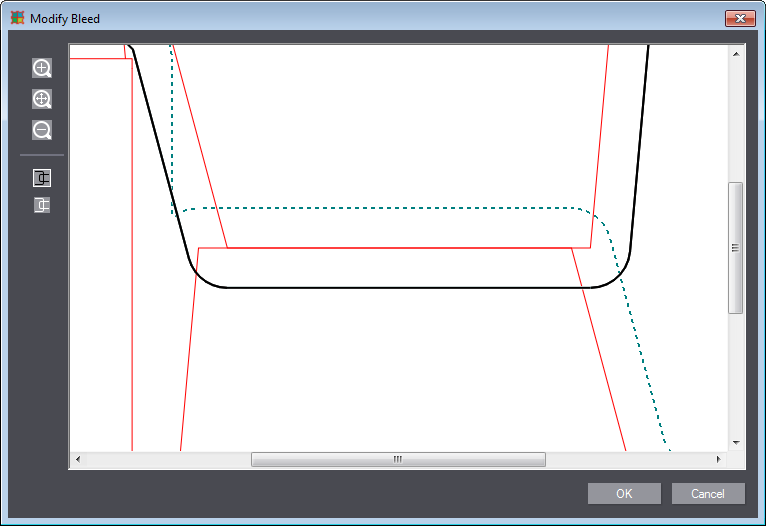

프로그램에서 "트림 변경" 창을 엽니다. 이 창에는 문제 영역을 맞추거나 확대/축소 및 트림 선을 이동하기 위한 옵션이 있습니다.




"트림 선 문제 해결" 모드의 컨트롤 - "트림 변경"


"확대"

문제 영역을 확대합니다.


"확대/축소 1:1"

문제 영역을 화면에 조절시킵니다.


"축소"

문제 영역을 축소합니다.


“첫 번째 부분” / “두 번째 부분”

두 개의 서로 겹치는 부분 중 하나 또는 다른 선택을 위한 버튼의 그룹.

선택된 부분은 활성 상태가 되며 해당 윤곽의 색상은 검정으로 바뀝니다. 비활성화된 부분의 윤곽은 점선으로 나타납니다.

OK

수행된 변경 사항을 적용한 다음 대화상자를 닫습니다.

취소

변경 사항을 적용하지 않고 대화상자를 닫습니다.

다음과 같이 트림을 변경합니다:

2.부분 중 하나를 해당 버튼을 사용하여 선택합니다(위의 설명 참조).

3.트림의 수정을 위해 이동하려는 트림 선의 부분을 선택합니다.


지침: "Ctrl" 키를 눌러 여러 사항을 선택하거나 선택 항목에서 개체를 제거합니다.

4.겹치기가 발생하지 않는 원하는 위치에 도달할 때까지 마우스로 끌어 당겨 선택한 윤곽을 이동시킵니다.

5.필요시 다른 부분에 대해 1에서 3단계를 반복합니다.

예

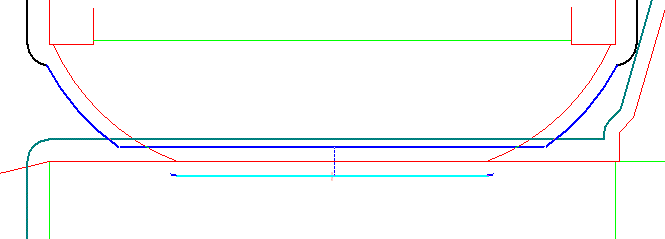

트림 1 변경

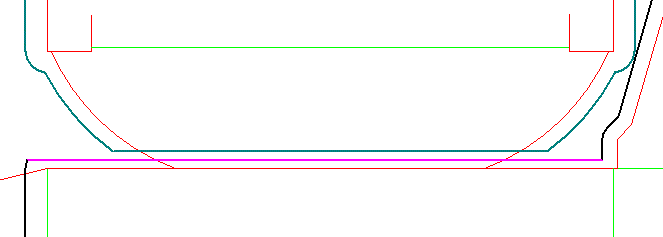

트림 2 변경




"트림 선 문제 해결" 모드의 컨트롤로 되돌아가기.

레이아웃 탭 도구 모음줄로 되돌아가기.
