"시트 길잡이" 대화상자

시트 길잡이는 각각의 시트 포맷에 대해 자동 비용/편익 분석을 수행하는 도구입니다. 필요한 시트, 시트 당 요소(“부분”), 생성된 요소(“부분”)의 전체 개수, 제곱미터로 폐지 면적(“파지 면적”) 및 각 시트 포맷에 대한 폐지 비율(“%”)을 나타냅니다.

시트 길잡이는 레이아웃에 가장 적합한 시트 포맷을 선택하는 데 도움을 줍니다(즉, 부분의 할당 개수에 대해 생산시 백분율로 최소의 폐지 비율을 가진 시트 포맷).

다음과 같이 시트 길잡이를 시작합니다.

•레이아웃 길잡이에서: 다섯 번째 절차: "시트 배치"에서 "시트 길잡이" 버튼을 클릭하십시오.

또는

•레이아웃 길잡이를 닫은 후 도구 모음줄에서 "새 시트에 레이아웃 템플릿 적용" 버튼을 클릭하십시오. 그런 후 "시트 길잡이..." 버튼을 누릅니다.

“새 시트에 레이아웃 템플릿 적용”

시트 길잡이는 두 단계로 구성됩니다.

•첫 절차: "시트 선택"

•두 번째 절차: "최적의 시트 선택"

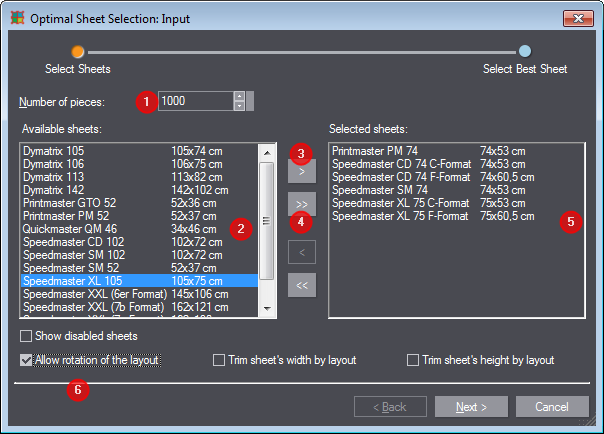

첫 절차: "시트 선택"

1."수량" [1] 필드에 생산할 요소(사본)의 개수를 입력합니다.

2."사용 가능한 시트" [2] 목록에서 현재 레이아웃에 대해 해당하는 시트를 선택합니다. "선택한 시트" [5]의 오른쪽 목록의 화살표 버튼 [3]을 클릭하여 이를 이동하십시오.

지침: Shift 또는 Ctrl 키를 누른 채 마우스를 눌러 연속으로 이어지는 여러 또는 대체 시트 포맷을 선택하고, 모든 시트 포맷은 이중 화살표 키를 마우스로 눌러 선택합니다.

3.레이아웃 회전을 허용할 지 또는 시트 너비 또는 시트 높이를 레이아웃에 따라 재단할 지의 여부를 [6]에서 선택하십시오.

4."다음"을 클릭하여 계속 진행하고 선택한 시트 포맷과 지정된 수량을 기반으로 한 시트 최적화의 결과를 표시합니다.

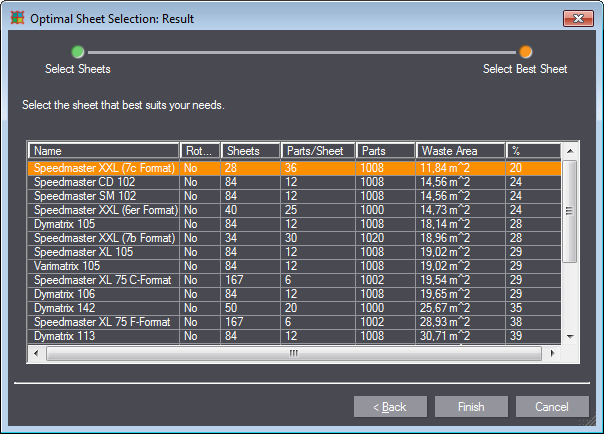

두 번째 절차: "최적의 시트 선택"

시트 최적화에 대한 계산 결과를 표시합니다. 시트가 내림차순 계층 순서로 백분율의 폐지 비율(비용 활용도 계산에 따라)에 따라 나타납니다. 가장 위의 시트는 폐지가 가장 적은 시트이며 최상의 선택사항입니다. 표의 필드는 편집할 수 없습니다.

지침: 시트 최적화의 결과는 레이아웃 길잡이의 “시트 배치” 단계에서 두 옵션 중 어떤 것을 선택했느냐에 따라 달라집니다. 다섯 번째 절차: "시트 배치"를 참조하십시오. •“시트에 맞추기” 옵션을 선택했으면 길잡이에서 시트 치수를 고려하여, 시트 당 부분의 최적 개수를 일치하는 시트 포맷(해당될 경우)에 맞춥니다. •“수로 채우기” 옵션을 선택했으면 행과 열의 정확한 개수가 항상 유지됩니다. 즉, 레이아웃을 수용할 수 있는 모든 시트 포맷이 일치하는 것으로 표시됩니다. “부분/시트” 열에서 부분의 개수는 항상 행과 열의 개수를 곱한 결과와 일치합니다. 예를 들어 세 개의 행과 두 개의 열을 지정했다면 “부분/시트” 열이 모든 일치하는 시트 포맷에 대한 값 6으로 표시됩니다.

1.목적에 가장 적합한 시트를 선택합니다. 통상적으로 이는 첫 번째 시트입니다.

2."종료"를 클릭하여 선택한 시트 포맷을 적용합니다.

지침: Prinect Signa Station Packaging Pro & Label Pro는 현재 정의된 레이아웃을 수용할 수 없는 모든 시트 포맷에 대해 선, 영 또는 빈 행을 나타냅니다.
