모드 종료

이 옵션으로 현재 모드(예: 선 그리기)를 종료합니다. 다른 방법으로 "Esc" 키를 사용할 수도 있습니다.

삭제

현재 강조 표시되거나 선택된 개체를 삭제합니다.

비구조적 레이아웃 삭제

이 옵션은 기본 레이아웃이 선택되어 있을 경우 레이아웃 그리기에서만 나타납니다. 이 명령은 배경에서 보이는 기본 레이아웃의 개체를 제거합니다.

선택

다음의 하위 메뉴를 엽니다.

"선택" 하위 메뉴

모두 선택

이를 이용하여 현재 드로잉(레이아웃 또는 사본)의 모든 요소를 선택할 수 있습니다.

조합 키: Strg+A

모두 선택 해제

이를 이용하여 현재 선택된 모든 요소를 해제할 수 있습니다.

선택 역순으로

이를 이용하여 현재 선택된 요소를 해제하고 모든 나머지 요소를 선택할 수 있습니다.

속성에 따라 선택

"개체 선택" 대화상자를 엽니다.

속성에 따라 선택 해제

"개체 선택" 대화상자과 동일한 대화상자를 엽니다. 하지만 이렇게 지정된 개체는 선택에서 제거됩니다.

개체

다음의 하위 메뉴를 엽니다.

"개체" 하위 메뉴

표시

현재 강조 표시되거나 선택된 개체를 표시합니다.

숨기기

현재 강조 표시되거나 선택된 개체를 숨깁니다.

개체 속성

현재 강조 표시되거나 선택된 개체에 대한 “개체 속성” 대화상자를 엽니다.

치수 속성

여기서 치수의 속성을 설정할 수 있습니다. "치수" 대화상자를 참조하십시오.

이 사항은 이전에 치수선을 선택했을 경우에만 선택 가능합니다.

부분 변환

(선택된 개체에서 “레이아웃” 탭에서만)

이를 이용하여 레이아웃 부분을 해당 기본 개체로 분해할 수 있습니다.

치수 표시

이를 이용하여 치수선을 표시하거나 표시 해제할 수 있습니다.

치수 정렬

이를 이용하여 작성된 모든 치수를 자동으로 정렬할 수 있습니다.

표시

표시할 개체를 선택 또는 선택 해제할 수 있는 하위 메뉴를 엽니다. 다음과 같은 요소를 포함합니다.

"표시" 하위 메뉴

숨긴 개체

이를 이용하여 모든 숨겨진 요소(예: 치수)를 표시할 수 있습니다.

제한

제어점

모든 선의 종단부 점과 호의 중심점에서

축

좌표 시스템 축

중심점

호와 원의 중심점

컴포지트 표시

스타일 기호 보기

선 스타일은 기호에 지정될 수 있습니다. 기호를 참조하십시오.

이미지

(Prinect Signa Station에서 Packaging Pro를 사용하는 워크플로의 "내용" 단계 또는 Label pro를 사용하는 워크플로의 "최적화" 단계에서 이미지 파일을 프로젝트에 로드합니다.

이것으로 이미지를 표시하고 표시 해제할 수 있습니다.

"이미지 보기" 버튼도 같은 기능을 실행합니다.

표시된 이미지 선택

Prinect Signa Station의 여러 이미지로 같은 사본을 채웠을 경우 여기서 표시되는 이미지를 선택할 수 있습니다.

"항목 변경" 버튼도 같은 기능을 실행합니다.

클립된 이미지

이미지가 사본보다 클 경우 이 부분이 잘립니다. 이 기능을 사용하면 클립된 이미지와 완전환 이미지 간의 보기를 전환할 수 있습니다.

"클립된 이미지" 버튼도 같은 기능을 실행합니다.

레이어 포함 이미지

배경 이미지

인쇄/금형 면 표시

이를 이용하여 현재 인쇄 또는 뒷면이 보이는 지를 나타내는 마커 표시를 사용 설정하거나 해제할 수 있습니다.

"인쇄 면/금형 면 마커"를 참조하십시오.

보기

현재 그래픽 미리보기를 선택할 수 있는 하위 메뉴를 엽니다. 다음과 같은 요소를 포함합니다.

"보기" 하위 메뉴

이전 크기

이전 보기 크기로 되돌아갑니다.

조합 키: Alt+F5

확대

현재 부분을 확대합니다.

조합 키: Alt+F2

축소

현재 부분을 축소합니다.

조합 키: Alt+F3

여기서 확대

현재 마우스 위치 근방의 영역을 확대합니다.

"확대" 버튼도 같은 기능을 실행합니다.

조합 키: F2

여기서 축소

현재 마우스 위치 근방의 영역을 축소합니다.

조합 키: F3

맞추기

현재 창 크기로 그래픽을 맞춥니다.

"드로잉 크기 맞추기" 버튼도 같은 기능을 실행합니다.

조합 키: F4

탐색기 보기

탐색기 대화상자를 표시합니다.

이 안에는 전체 기호면의 작은 개요가 표시됩니다. 이때 회색 직사각형이 현재 보기를 표시합니다. 마우스 키를 사용하여 탐색기 내에서 보기를 이동하고 슬라이드 바로 확대 정도를 설정할 수 있습니다.

인쇄된 면 표시

이를 잉용하여 인쇄 면과 금형 면 간의 보기를 전환할 수 있습니다.

옵션

다양한 개체에 대한 설정을 수행할 수 있는 하위 메뉴를 엽니다. 다음과 같은 요소를 포함합니다.

"옵션" 하위 메뉴

일반 스타일

선 스타일을 편집할 수 있는 "일반 스타일" 대화상자을 엽니다.

치수

치수선의 모양을 편집할 수 있는 "치수" 대화상자 대화상자를 엽니다.

색상

"색상" 대화상자를 엽니다.

후면 이미지 클리핑

이미지가 사본보다 클 경우 이미지의 부분이 잘립니다. 이 기능을 사용하면 클립된 이미지와 완전환 이미지 간의 보기를 전환할 수 있습니다.

"클립된 이미지" 버튼도 같은 기능을 실행합니다.

CAM

이를 이용하여 절단 플로터 파일을 내보내기 위한 속성을 지정할 수 있습니다. CAM 속성를 참조하십시오.

형식

여기서 개체 유형를 선택하십시오(예: 호, 선 또는 텍스트).

포맷

여기서 개체 형식을 선택하십시오(예: 절단, 홈줄 내기 또는 트림).

색

여기서 개체 색상을 선택하십시오.

패턴

여기서 개체 선 패턴을 선택하십시오.

길이

여기서 길이 범위를 센티미터 단위로 입력하십시오.

깊이 임계값

여기서 깊이 임계값의 범위를 입력하십시오.

선 너비 (pt)

여기서 선 너비 범위를 입력하십시오.

접선 각

여기 첫 난에 접선과 X축 간의 각을 입력하십시오. 직선은 해당 접선과 일치합니다. 두 번째 난에는 허용되는 각 편차를 입력하십시오.

예를 들어 모든 수평 선을 선택하려고 할 경우 "0° +/- 0°" 값을 입력하십시오.

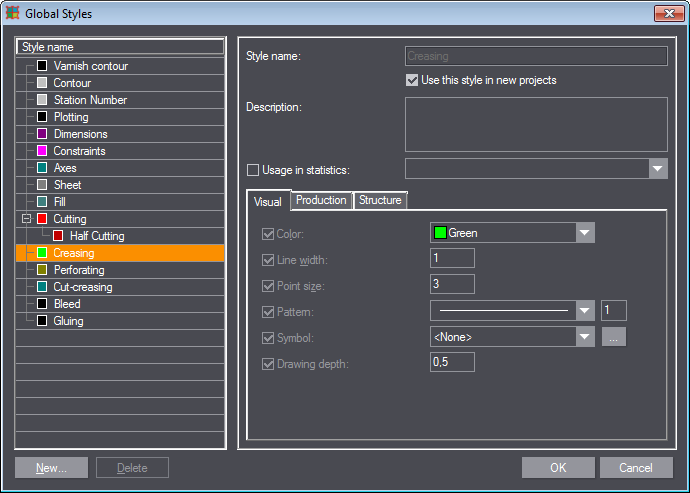

스타일 이름

모든 프로그램 내 및 사용자 정의된 스타일의 목록을 표시합니다. 마우스를 사용하거나 화살표 위/아래를 이용하여 편집할 스타일을 선택하십시오. 프로그램이 오른쪽의 탭에서 해당하는 속성을 동적으로 나타냅니다.

새로 만들기...

"새 스타일" 대화상자를 열고 거기서 새 개체 스타일을 작성할 수 있습니다.

"새 스타일" 대화상자

스타일 이름:

여기서 새 스타일의 이름을 지정하십시오.

기준 스타일

여기서 새 스타일의 기준 스타일을 선택하십시오.

이 스타일은 기준 스타일의 모든 속성을 계승합니다. 이는 다른 스타일에 부분적으로 해당하는 스타일을 필요로 할 경우 모든 속성을 새로 입력하는 대신 기준 스타일을 간단히 지정한 다음, 차이가 나는 속성을 편집할 수 있으므로 유용합니다.

스타일 목록에 새 스타일이 해당 기준 스타일 아래에 열거됩니다.

"기준 스타일" 목록 필드의 <없음>을 선택하여 기본 없이 새 스타일을 만듭니다.

형식

기준 스타일을 선택하지 않았을 경우 여기서 스타일의 유형을 지정하십시오.

선택사항으로는 "평편하게", "천공", "재단 및 홈줄 내기" 및 "컴포지트"가 제공됩니다.

삭제

스타일 목록에서 선택된 스타일을 확인 요청 없이 삭제합니다.

지침: 프로그램 내의 스타일은 삭제할 수 없습니다.

스타일 이름

스타일의 이름을 지정합니다. 사용자 정의된 이름은 변경할 수 있으나, 프로그램 내의 스타일은 변경할 수 없습니다.

설명

이 박스에는 현재 스타일에 대한 설명을 기록할 수 있습니다.

통계 사용

"시각적" 탭

색

여기서 개체 색상을 선택할 수 있습니다. 스타일의 모든 개체가 지정된 색상으로 나타납니다.

선 너비

여기서 개체 스타일의 선 너비를 선택할 수 있습니다. 값 범위는 0.1에서 10(프로그램 내부) 단위 사이에 있습니다.

이 값은 이 스타일이 화면에 출력되는 것과 같은 방식으로 적용됩니다. 이 값은 인쇄 시 선의 너비에 영향을 미치지 않습니다.

도트 크기

선택한 스타일에서 표시될 도트 크기를 여기서 지정합니다. 허용 값 영역: [0.10, 15.00].

패턴

선택한 스타일에서 선 패턴을 지정합니다.

패턴 선택 목록의 오른쪽 입력 필드는 패턴 세그먼트 길이의 비례적 배율 지정 및 그 사이에 있는 빈 간격을 지정합니다. 값이 클수록 세그먼트와 간격이 길어집니다. 허용 값 영역: [1, 10].

“패턴” 선택 목록에는 사전 정의된 일련의 기본 패턴 및 고유 패턴을 생성하는 옵션이 포함되어 있습니다. 사전 정의된 기본 패턴 또는 항목 “(사용자 정의...)”를 목록의 끝에서 눌러 "패턴 편집" 대화상자를 엽니다.

기호

여기서 선 스타일의 기호를 선택할 수 있습니다.

세 개의 점이 있는 버튼을 클릭하고 이미지 파일을 선택하십시오.

그런 후 드로잉에서 컨텍스트 메뉴의 "표시"에서 스타일 기호 보기 항목을 활성화하면 모든 선이 이 이미지 기호로 표시됩니다.

드로잉 깊이

선택된 스타일을 가진 개체의 깊이(화면의 시각적 재현 우선순위)를 지정합니다.

그리기에서 두 개 이상의 완전 또는 부분적으로 겹쳐지는 개체의 경우 프로그램에서는 개체에 최대 깊이 값을 사용하여 화면 재현의 최우선 순위를 할당합니다. 즉, 깊이 값이 클수록 개체는 화면 재현을 위해 높은 우선순위를 받게 됩니다(값이 작을수록 낮은 우선순위).

허용 값 영역: [-1.00, 1.00].

지침: 개체 그리기에 사용되는(예: 펀칭, 홈줄 내기 등) 스타일의 기본 값은 다른 스타일 유형(예: 치수, 축)의 값보다 큽니다.

지침: 겹치는 개체에 동일하거나 서로 다른 스타일이 있지만 깊이 값이 같을 경우 프로그램에서는 새로 그려진 개체에 더 높은 우선순위를 지정합니다. 즉, 새로운 개체일수록 해당 우선순위가 높아집니다.

"생산" 탭

선 너비

이 입력란에서는 실제 선 너비가 도트(1/72 인치)로 정의됩니다. 이 입력 필드의 변경 사항은 화면에서 볼 수 없으나 값은 선택된 스타일을 가진 모든 개체의 선 너비와 패턴을 인쇄와 컴퓨터로 지원하여 제작하는 동안 펀치 경로 만들기 시에 정의합니다. 이 입력 필드의 값은 패턴을 컴퓨터로 지원하여 제작하는 데에 매우 중요합니다. 그 이유는 프로그램에서 경우에 따라 다른 펀치 경로를 생성하기 때문입니다. 예를 들어, 해당 CAM 도구가 여기서 지정된 선보다 얇을 경우 재단 도구에 할당된 선 너비의 설정에 변경을 수행할 경우 재단 도구의 넓은 선이 이동됩니다.

생산 절차

여기서는 "접착 테이프 휠", "홈줄 휠" 또는 "길쭉한 홈 내기"와 같은 생산 절차를 설정할 수 있습니다.

사선 절단 각도

생산 절차에서 "경사 절단용 나이프", "경사 반 절단용 나이프" 또는 "V형 절단 채널"을 선택했으면 여기서 사선 각도를 지정할 수 있습니다.

도구 유형

도구가 실행하는 작업의 유형을 나타냅니다.

"구조" 탭

고려되지 않음

이 옵션이 활성화되어 있으면 스타일의 구조를 상위 스타일과 차이가 나게 설정할 수 있습니다.

절단 형태

("재단 및 홈줄 내기" 및 "천공" 스타일에서만)

“재단 및 홈줄 내기” 및/또는 “천공” 스타일을 가진 모든 개체의 재단할 세그먼트의 스타일을 지정합니다. 기본 스타일은 “재단”입니다. 다른 스타일을 선택한 다음 CAM 템플릿에 있는 원하는 도구에 할당할 수 있습니다.

홈줄 형태

("재단 및 홈줄 내기" 스타일에서만)

홈줄의 스타일 및 작은 입력란에서 선 너비를 지정합니다.

허용 값 영역: [0.01 인치, 10000.00 인치]

늘이기

("천공" 스타일에서만)

그대로 보존되는(즉 재단되지 않는 선 부분) 빈 세그먼트의 길이를 지정합니다.

허용 값 영역: [0.01 인치, 10000.00 인치]

최소 끝

("재단 및 홈줄 내기" 및 "천공" 스타일에서만)

홈줄 스타일 입력 필드 “재단 스타일”에서 정의된 스타일을 포함하는 세그먼트의 길이를 지정합니다. 일반적으로 이것은 다른 스타일이 재단 스타일 입력 필드에 지정되지 않은 한 재단되는 세그먼트입니다.

허용 값 영역: [0.01 인치, 10000.00 인치].

더 긴 끝을 허용

선의 끝에서 더 긴 끝을 추가하도록 허용합니다.

자르기로 시작

선은 항상 절단 세그먼트로 시작합니다.

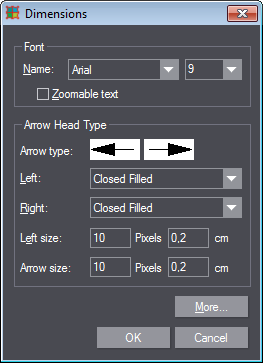

글꼴

이름

프로그램에서 그리기 면의 치수 텍스트를 표시하는 글꼴을 지정합니다.

크기

글꼴 크기를 지정합니다.

확대/축소 바

이 옵션이 사용 설정되면 프로그램이 그리기 면의 사본과 함께 치수 텍스트를 확대/축소합니다. 이 옵션이 사용 해제되면 텍스트는 항상 보기를 확대하는 것에 상관 없이 치수에 할당된 글꼴 크기로 나타납니다.

화살표 끝부분 유형

패턴

여기서는 그리기 면에 나타나게 되는 화살표의 미리보기를 봅니다.

이 미리보기는 보기 그림 중 하나를 클릭하여 변경할 수 있습니다. 두 보기 그림 모두 첫 번째 보기 그림을 누르면 동시에 변경합니다. 두 번째 그림을 누르면 이 그림만 변경됩니다. 이러한 방법으로 치수 선의 끝을 위해 동일하거나 서로 다른 화살표 끝을 선택할 수 있습니다.

왼쪽/오른쪽

치수 선의 왼쪽/오른쪽 화살표 끝 유형을 지정합니다. 목록에는 사전 정의된 일련의 화살표 유형이 포함됩니다. 화살표 유형을 선택한 후 프로그램에서는 보기 필드 위에서 직접 보기를 표시합니다.

왼쪽/오른쪽 화살표 크기

여기서 왼쪽/오른쪽 화살표 끝 크기를 픽셀과 cm 단위로 지정합니다.

픽셀

화살표 끝 크기를 픽셀로 지정합니다. 이 값은 사본, 레이아웃 및/또는 인쇄 그리기에서의 선택된 치수 선 표시에 대해서만 해당됩니다. 치수 선의 "실제" 인쇄된 화살표 끝 크기는 그와는 변경되지 않습니다.

cm

유효한 미터법 단위로 측정된 화살표 끝의 "실제" 크기를 지정합니다. 이 입력 필드의 변경 사항은 화면에는 표시되지 않으나 지정된 값은 인쇄시 선택된 치수 선의 화살표 끝 크기를 결정합니다.

자세히...

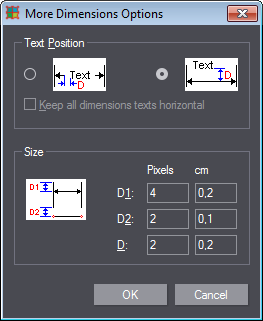

텍스트 위치 및 텍스트 크기를 편집할 수 있는 추가 옵션이 있는 "다른 치수 옵션" 대화상자를 엽니다.

텍스트 위치

여기서 두 개의 옵션에서 치수 텍스트의 위치를 선택하십시오. 첫 번째 옵션 필드를 선택하면 텍스트가 안에 나타나고 두 번째 옵션 필드를 사용하면 치수 선 위에 나타납니다.

크기

D1

여기서 치수 선과 치수 한계선의 끝 간의 간격을 지정하십시오.

픽셀

간격 픽셀로:

이 값은 사본, 레이아웃 및/또는 인쇄 그리기에서의 선택된 치수 선 표시에 대해서만 해당됩니다. 선택된 치수 선의 "실제" 표시는 변경되지 않습니다.

cm

"실제" 간격 cm로:

이 입력 필드의 변경 사항은 화면에서 볼 수 없으나 입력된 값은 인쇄시 치수 선과 치수 한계 선 끝 간의 간격을 지정합니다.

D2

여기서 치수 지정할 개체와 치수 한계 선 시작 간의 빈 사이 공간의 간격을 지정하십시오. "픽셀" 및 "cm"에 대하 위를 참조하십시오.

D

여기서 치수 선과 텍스트 간의 빈 사이 공간의 간격을 지정합니다.

픽셀

간격 픽셀로:

이 값은 사본, 레이아웃 및/또는 인쇄 그리기에서의 선택된 치수 선 표시에 대해서만 해당됩니다. 선택된 치수 선의 "실제" 표시는 변경되지 않습니다.

첫 번째 옵션을 텍스트 위치에 대해(즉, 첫 번째 옵션 필드) 선택했으면 이것은 텍스트와 텍스트 좌우의 치수 선 끝 간에 있는 두 개의 빈 사이 공간입니다. 두 번째 옵션을 선택했을 경우 치수 선과 "그 위의" 텍스트 간의 빈 사이 공간입니다.

cm

"실제" 간격 cm로:

이 입력 필드의 변경 사항은 화면에서 볼 수 없으나 입력된 값은 인쇄시 치수 선과 치수 한계 선 끝 간의 간격을 지정합니다.

첫 번째 옵션을 텍스트 위치에 대해(즉, 첫 번째 옵션 필드) 선택했으면 이것은 텍스트와 텍스트 좌우의 치수 선 끝 간에 있는 두 개의 빈 사이 공간입니다. 두 번째 옵션을 선택했을 경우 치수 선과 "그 위의" 텍스트 간의 빈 사이 공간입니다.

부분

색상을 편집하려는 부분을 지정합니다.

배경

그리기 면의 배경을 가리킵니다. 기본 색상은 흰색입니다.

끌어 당기기

개체를 그리기 면으로 이동하는 동안 개체의 미리보기 그림의 색상을 가리킵니다. 기본 색상은 파란색입니다.

선택

개체의 색상을 가리킵니다(개체가 선택된 경우). 기본 색상은 자홍입니다.

강조

그리기 면에서 마우스 커서로 개체 위로 이동할 때 나타나는 개체 색상을 말합니다. 기본 색상은 청록입니다.

활성화됨

사본을 "요소 정렬" 모드에서 변경할 때 선택하는 첫 번째 개체의 색상을 의미합니다. 기본 색상은 노랑입니다.

강조 선택

부분 선택

인쇄 면 축

현재 그리기의 인쇄 페이지가 보일 경우 현재 그리기의 좌표 축 색상을 말합니다. 기본 색상은 짙은 청녹입니다.

인쇄되지 않은 면 축

현재 그리기의 인쇄되지 않은 면이 보일 경우 현재 그리기의 좌표 축 색상을 말합니다. 기본 색상은 파란색입니다.

비구조적 레이어 개체

색

위에 선택된 부분의 색상을 지정합니다. 기본 색상의 목록과 사용자 정의(사용자 정의...)된 색상의 할당을 위한 기본 옵션을 나타냅니다.
