“测距”模式






“单个对象测距”







“关联测距”





“多次测距”

通过“单个对象测距”、““关联测距”” 和“多次测距” 这三个模式可以为不同对象标注尺寸。要在这两个模式间切换，用鼠标键按住当前工具栏中显示的按钮。然后在需要的按钮上面松开鼠标键。

不论选择哪种模式，都会出现下列编辑栏：






“测距”模式中的操作元素


“文本居中”

如选择该按钮，测距的说明文字被居中置于距离线上。如取消选择该按钮，可自由选择说明文字的位置。

输出框[1]

该框显示测距的当前值。此区域不可编辑。

表达

可在该框中输入一行文本。这样，测距以该文本作为说明文字而不以[1]框中的数值作为说明文字。

仅在对弧和圆进行单个测距时有：


“半径测量”

如选择该按钮，[1]框显示半径。


“直径测量”

如选择该按钮，[1]框显示直径。

提示：您可以隐藏/显示绘制区中的现有测距；为此，用鼠标右键点击绘制区中空白区域并在打开的快捷菜单中选择“显示测距”。

通过快捷菜单项“属性 > 测距”可调整尺寸显示。见“尺寸”对话框。

单个对象测距





“单个对象测距”

使用此模式进行单个对象测距，例如单条线的长度、倒圆半径、圆和弧的半径等等。

1.点击工具栏中的“单个对象测距”按钮，切换到该模式。

2.点击要进行测距的对象。


提示：在测量斜线时，如不测量线长，而要测量其 X 分量和 Y 分量，测距时按住 Shift 键。

“关联测距”





“关联测距”

使用该模式测量两个对象或控制点之间的间距或测量一个角度（通过两条线组成）。

1.点击按钮“关联测距”选择该模式。

2.先点击第一个对象，然后点击第二个对象。


提示：当两条线不相交且不平行时（即其延伸线相交在一个点上并构成一个角度时），此程序识别出潜在角度并测量它。

多次测距





“多次测距”

此模式有助于计算一条线以及一系列与之相平行线之间的间距。




1.点击按钮“多次测距”选择该模式。

2.点击第一条测距起点直线。

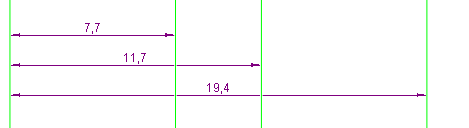

3.点击下一条与第一条直线平行，要显示其与第一条直线间距的直线。出现一个测距预览。

4.将测距路径置于需要位置并点击确定。

5.针对所有直线重复步骤 3 和 4。

返回“测距”模式。

返回版式选项卡中的工具栏。
