选项卡名称的快捷菜单

如要更改图样的属性或删除图样，用鼠标右键点击选项卡的名称。出现一个含下列菜单项的快捷菜单：

选项卡名称快捷菜单
属性	可更改图样名称并设置材料属性，比如厚度和克重。见“图样属性”对话框。
删除图样	删除项目中的图样。

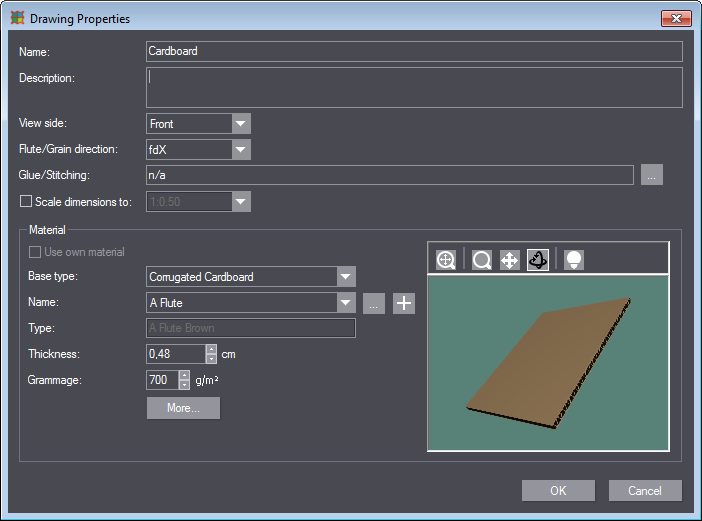

“图样属性”对话框

在“图样属性”对话框中可调整 1up 的材料属性。鼠标右键点击选项卡名称并选择“属性”即可打开该对话框。显示如下视图：

“图样属性”对话框中的操作元素
名称	可重命名图样。
描述	在该区可输入一条图样相关注释。
视图	确定在图形区域显示的图样面。 •正面 •反面对于三维显示，没有该项。
波纹方向/纤维方向	在此处设定波纹或纤维方向。 •fdY 波纹方向与 Y 轴平行，即垂直 •fdX 波纹方向与 X 轴平行，即平行
粘贴/装订	此处显示包装的粘贴和装订点。点击带三个点的按钮，在打开的对话框中定义粘贴和装订点。见“制造结合处”对话框。
缩放尺寸	只有图样中有尺寸时才可点击。可确定导出图样时尺寸如何缩放： •1:1 按原比例导出尺寸 •修改缩放因数点击该选项后会打开一个新的对话框中，可在该对话框中更改导出缩放功能。见“修改导出缩放因数”对话框。
材料
使用自己的材料	覆盖整个项目的材料并允许为当前图样使用另一种材料。注意：如该选项不可用，表示已为整个项目确定某种材料。
基础类型	确定当前材料基于哪种材料类型。
名称	确定整个项目的材料。
		如列表中没有需要的材料，点击该按钮。材料目录打开。可在此编辑或新建材料。
		将该材料添加到目录。 “新建材料”对话框打开。见“新建材料”对话框。
类型
厚度
克重
更多……	参见

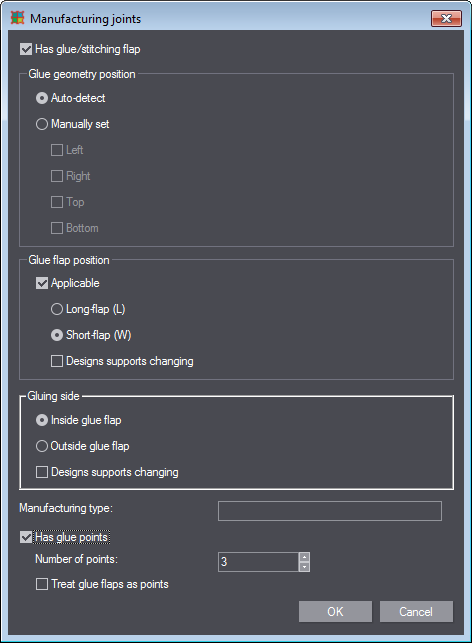

“制造结合处”对话框

在“制造结合处”对话框中可定义胶粘耳页和装订耳页。鼠标右键点击 1up 名称即可打开该对话框。选择“属性”并点击“胶粘/装订”下带三个点的按钮。下列对话框打开：

“制造结合处”对话框中的操作元素
有胶粘耳页/装订耳页	如想确定胶粘耳页或装订耳页，勾选该对话框。然后才能选择“胶粘几何位置”、“胶粘耳页位置”和“胶粘侧”区。
胶粘几何位置
在该区选择耳页应位于哪边。
自动检测	自动设置位置。
手动设置	选择位置（左、右、上、下）。
胶粘耳页位置
在该区确定胶粘耳页应位于 1up 的长边还是短边。
可使用	如包装包含一个胶粘耳页，勾选该复选框。
	长耳页	胶粘耳页位于长边。
	短耳页	胶粘耳页位于短边。
	图样支持编辑
胶粘侧
在该区确定胶水应涂在耳页的哪侧。
内胶粘折叠	胶粘侧指向包装内部。
外胶粘折叠	胶粘侧指向外。
图样支持编辑

制造类型	此处输入制造设置的名称。这样有助于在“图样属性”对话框的选择列表中更快找到。
有胶粘点	如包装有胶粘点，勾选该复选框。然后下列几项激活：
	点数	输入胶粘点的数量。
	将胶粘耳页视为点

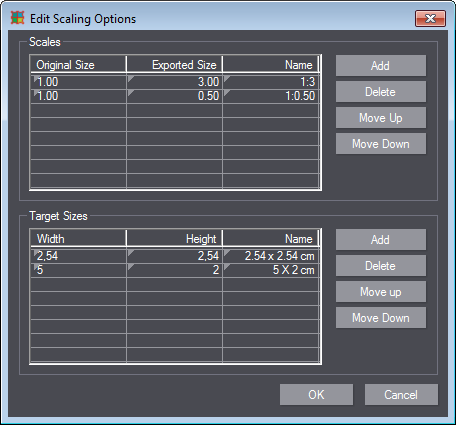

“修改导出缩放因数”对话框

可在该对话框中设置尺寸的缩放因数。按照下列步骤打开该对话框：

1.鼠标右键点击选项卡名称。

2.选择“属性……”。“图样属性”对话框打开。

3.勾选复选框“缩放尺寸”。

4.从选择目录中选择“修改缩放因数”。下列对话框打开：

可通过两种方法设置缩放规则：

•通过相对比例（在缩放因数区）

•通过指定绝对尺寸（在目标大小区）

两种方法相互独立，可分别有自己的模版。

这样可确保图样与需要的纸张尺寸相匹配。比如，如想使用 A4 横向纸，可设定 210x297 的目标尺寸。

设置新的相对缩放因数的方法如下（目标尺寸设置方法类似）：

1.在“缩放因数”区点击“添加”。列表中出现一个空行。

2.调整“原始尺寸”和“导出尺寸”列中缩放因数对应的数值。

3.（可选）在“名称”列中为缩放因数输入一个名称。建议：您可以输入任意名称。如未指定缩放规则名称，会指定一个由原始尺寸和导出尺寸构成的名称。

4.（可选）重复步骤 1-3，创建其他缩放模版。

5.如要使用创建的缩放模版，点击“OK”。

6.在“图样属性”对话框中从选择列表中选择需要的模版。

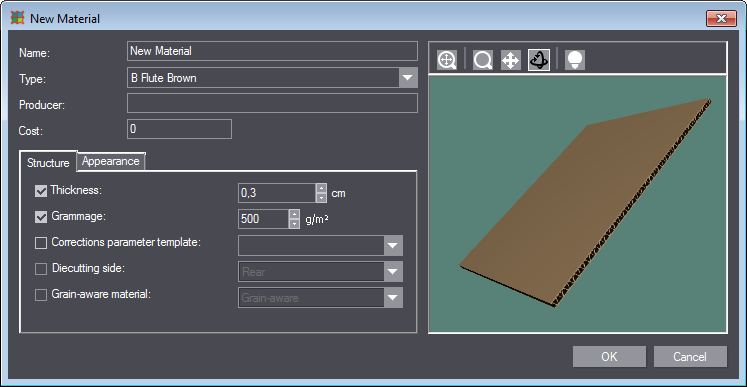

“新建材料”对话框

在该对话框中可创建一个新材料。该对话框的打开方式如下：

1.鼠标右键点击选项卡名称。

2.选择“属性……”。“图样属性”对话框打开。

3.点击“材料”区的加号。下列对话框打开：

“新材料”/“修改材料”对话框中的操作元素
名称	为新材料输入一个名称。
类型	从选择列表中选择材料类型。根据基础类型，类型分为“折叠纸盒用纸板”、“瓦楞纸板”和“倒瓦楞纸板”几组。材料的类型决定了材料的基础技术属性。
制造商	输入材料制造商（可不输入）。
成本	输入 1000 kg 材料的成本（可不输入）。
“结构”选项卡
厚度	材料厚度（cm）。
克重	材料克重（单位面积重量）（g/m²）
参数模版更正	如有参数模版，可在此处选择。以该模版为基础更正材料。
模切版面	设定使用哪面作为模切版面。
材料纤维方向/波纹方向	此处设定是否要考虑材料纤维方向/波纹方向。
“外观”选项卡
在该选项卡中可分别修改正面和反面的外观。
正面	勾选该复选框，修改正面外观。可从选择列表中选择目录中的另一种表面。
		“在目录中查找” “材料表面外观”对话框打开，可更简单地在目录中查找表面。见“材料表面外观”对话框。
		“修改表面” “修改便面”对话框打开，可直接修改当前表面。见“新建表面”/“修改外观”对话框。
反面	与“正面”类似
边缘	可修改边缘外观。与“正面”的修改类似。

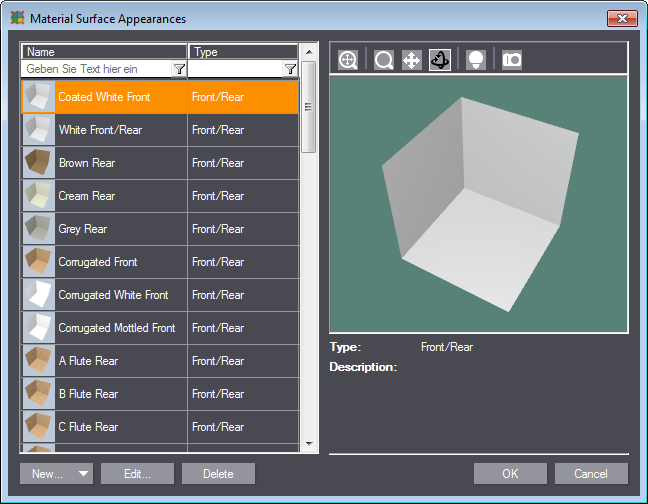

“材料表面外观”对话框

在该对话框中可选择、修改、新建或删除材料表面。该对话框的打开方式如下：

1.鼠标右键点击选项卡名称。

2.选择“属性……”。“图样属性”对话框打开。

3.点击“名称”旁边带三个点的按钮。“材料目录”对话框打开。

4.点击"新建"按钮。“新建材料”对话框打开。

5.点击“外观”选项卡。

6.勾选“正面”复选框。

7.点击旁边带三个点的按钮“在目录中查找”。下列对话框打开：

可在“名称”和“类型”下面的文本框中输入搜索关键词，搜索显示的表面。

“材料表面外观”对话框中的操作元素
新建/克隆	打开另一个可新建材料表面的对话框。见“新建表面”/“修改外观”对话框。如点击按钮中的三角形，按钮的功能变为“克隆”。然后一个跟点击“新建”时打开的对话框一样的对话框打开，但是当前选择的表面的属性已预设好。
编辑
删除
预览区
在三维预览中，除了用于控制视图的按钮外，还有下列按钮：
	打开一个新对话框，可以在对话框中调整预览的光照。见“场景设置”对话框。
	给当前显示拍一张快照。然后快照作为预览图出现在材料目录中。

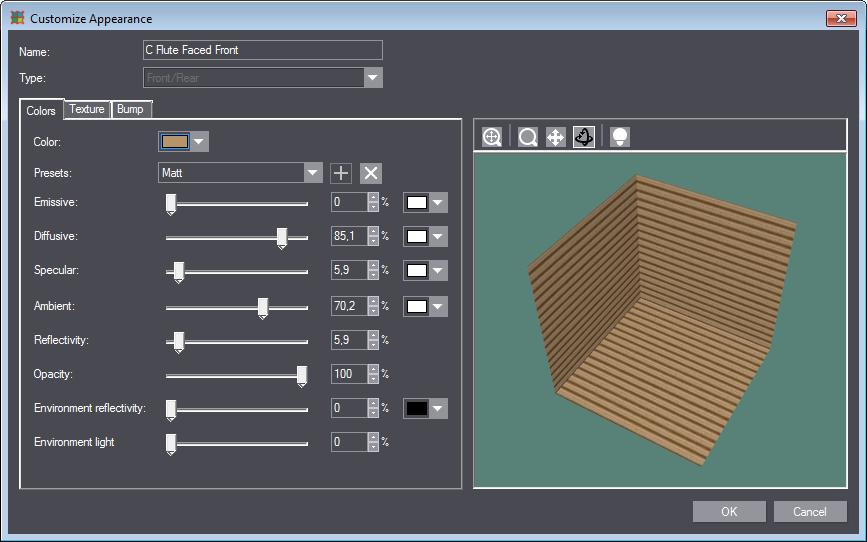

“新建表面”/“修改外观”对话框

在该对话框中可设置一个新的材料表面或修改现有表面。可通过几种方法打开该对话框：其中一种为：

1.鼠标右键点击选项卡名称。

2.选择“属性……”。“图样属性”对话框打开。

3.点击“更多……”按钮。“图样材料属性”对话框打开。

4.点击“外观”区中带调整控制器的按钮。“调整外观”对话框打开，该对话框与“新建表面”对话框相同：

“新建表面”/“修改外观”对话框中的操作元素
名称	此处显示表面的名称。如设置一个新表面，可在此处输入名称。
类型	此处显示表面类型。如设置一个新表面，可在此处确定类型。
"颜色"选项卡
颜色
预设置
发射
漫射
反射
环境
反射率
不透明度
环境反射
环境光减弱
“特性”选项卡
Plain
文本
角度
步距 X
步距 Y
“压凸”选项卡
Plain
高度特性文件
压凸强度
宽度
高度
角度

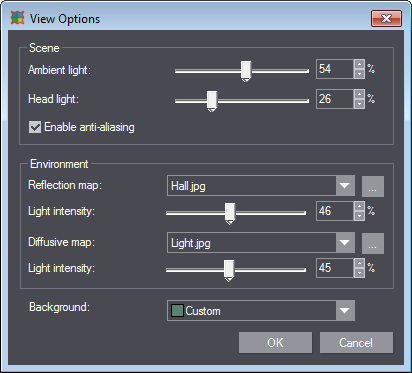

“场景设置”对话框

可在该对话框中设置三维预览的光照。在其他对话框的预览中点击按钮即可打开该对话框。

下列对话框打开：

设置选项与“显示选项”对话框中的相同。见“显示选项”对话框。

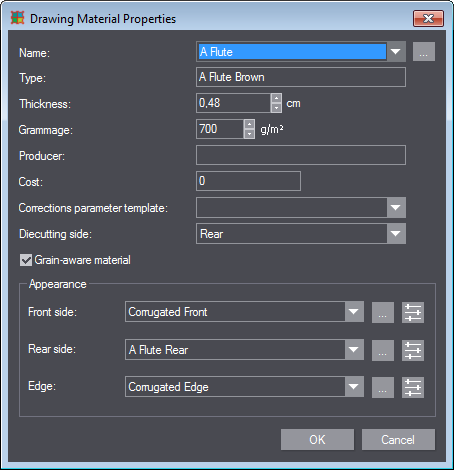

“图样材料属性”对话框

在该对话框中可修改包装材料的属性。该对话框的打开方式如下：

1.鼠标右键点击选项卡名称。

2.选择“属性……”。“图样属性”对话框打开。

3.点击“更多……”按钮。下列对话框打开：

“图样材料属性”对话框中的操作元素
名称
类型
厚度
克重
制造商
成本
参数模版更正
模切版面	选择在哪面模切（正面、反面）。
材料纤维方向/波纹方向	如在一个项目中使用材料时要考虑纤维方向，勾选该选项。
外观


正面
反面
边缘
