"작업" 영역

작업

"작업" 영역으로 이동하려면, 제어판에서 "작업" 버튼을 클릭하십시오.

이 영역에서 전체 인쇄 작업의 처리를 관리합니다. "작업" 영역은 다음과 같은 창을 포함합니다.

•"창: 입력 목록", 페이지 32

•"창: 활성 및 처리된 작업", 페이지 33

•"창: 상세 정보", 페이지 33

작업 목록에 있는 열 제목의 의미:

필요에 따라 열을 표시하거나 숨기고 정렬할 수 있습니다. "열 표시 변경", 페이지 26를 참조하십시오.

작업이 둘 이상으로 분리되어 있으면, 확장 및 축소를 통해 포함된 분판을 표시하거나 숨길 수 있습니다.

계층별로 결합된 작업은 시각적으로 하나의 작업으로 표시되며 확장 및 축소할 수 있습니다.

창: 입력 목록

입력 목록에는 Prinect Shooter에 의해 수신되었지만 아직 시작되지 않은 모든 TIFF-B 작업이 표시됩니다. 작업은 처리될 때까지 입력 목록에서 머무릅니다. 그런 다음 "활성 작업" 목록으로 적용됩니다. TIFF-B 파일은 JDF 포털 또는 핫폴더 보관을 통해 입력 목록에 새 작업으로 전달됩니다. "JDF(Job Definition Format) 지원", 페이지 12를 참조하십시오. 입력 목록에서는 다음 작업을 실행할 수 있습니다.

•개별 작업 혹은 부분 선택 시작, 일시 정지, 취소 또는 삭제. "작업 처리용 버튼", 페이지 25를 참조하십시오.

•기존 TIFF-B 파일에서 새 작업 생성(컨텍스트 메뉴 명령 "새로 만들기..."). "기존 TIFF-B 파일에서 새 작업 만들기", 페이지 43를 참조하십시오.

•TIFF-B 비트맵을 Prinect ImageViewer로 보기(컨텍스트 메뉴 명령 "ImageViewer…"). "Prinect ImageViewer", 페이지 44를 참조하십시오.

•작업 내보내기(컨텍스트 메뉴 명령 "작업 내보내기..."). "TIFF-B 파일의 내보내기", 페이지 40를 참조하십시오.

•작업 리포트 만들기(컨텍스트 메뉴 명령 "작업 리포트..."). "작업 리포트 만들기", 페이지 41를 참조하십시오.

창: 활성 및 처리된 작업

이 창에서는 "활성 작업"(위) 및 "처리된 작업"(아래) 목록이 표시됩니다.

활성 작업이 엔진에 의해 처리 중이거나 처리 전 대기열에 있습니다. 입력 목록의 작업 우선순위를 통해 작업 처리 순서를 정하거나 활성 작업의 대기열에서 직접 작업 처리의 순서를 변경할 수 있습니다.

참고: 작업 엔진에 의해 Shooter 분판이 출력되는 즉시 Shooter 작업은 더 이상 중지할 수 없습니다.

처리된 작업의 목록을 일목요연하게 정리하기 위해 작업을 자동으로 시간 제어하거나 수동으로 "보관" 영역으로 이동시킬 수 있습니다. 이 작업은 다른 작업 목록에서 "사라집니다". "보관", 페이지 55을 참조하십시오.

창: 상세 정보

작업 목록에서 하나의 항목을 선택하면 "상세 정보" 창에 이 작업에 대한 정보가 나타납니다.

"상세 정보" 창의 상단 영역의 미리 보기 아래에서 "작업 정보", "작업 상세 정보" 및 "시그너처" 탭을 확인할 수 있습니다. 이 탭에서 작업 매개변수를 확인할 수 있습니다.

미리 보기를 더블 클릭하여 Prinect ImageViewer를 엽니다. "Prinect ImageViewer", 페이지 44를 참조하십시오.

탭: 작업정보

이 탭에서 선택한 작업에 대한 다음 정보를 얻을 수 있습니다.

•일반(ID, 작업 이름, 작업 번호, 생성일, 출처)

•통계(인쇄 시간, 스풀 완료, 시작, 종료일, 페이지, 파일 크기)

•작업 설정(재료, 타공 설정, Tiff 보관을 위한 명령줄)

•상태

탭: 작업 세부 정보

이 탭에서 선택한 작업에 관한 자세한 정보를 받을 수 있습니다.

•스크리닝

•프로세스 색상(도트 형태, 스크리닝 시스템, 점 크기, 종이 늘어남 보상, 스크리닝 공칭 각도, 스크리닝 공칭 주파수)

•문서(색상, 해상도, 형식, 이름, 유형)

•출력(재료)

JDF 또는 FBDI 인터페이스에 관한 이 정보가 함께 전달될 수 있으므로 재료에 관한 정보는 특히 중요하며 이로 인해 가상 프린터의 "재료" 속성이 덮어 쓰입니다. 섹션 "JDF(Job Definition Format) 지원", 페이지 12를 참조하십시오.

탭: 시그너처

Prinect Shooter는 TIFF-B 파일의 내용에서 예를 들어 여러 개의 색상 발췌가 하나의 출력 작업에 속하는지 감지합니다.

"시그너처" 탭에서는 작업 유형 및 재인쇄 시 추가되었을 수 있는 설명에 대한 정보를 확인할 수 있습니다. "개별 색 분리 재인쇄", 페이지 41를 참조하십시오.

장치 정보

"상세 정보" 창의 영역에서 연결된 CtP 장치에 관한 장치 정보를 확인할 수 있습니다. 여기에서는 연결된 CtP 장치의 개별 카세트에 몇 개의 인쇄판이 저장되어 있는지 언제든지 확인할 수 있습니다.

또한 여기에는 "Speedway Engine Manager 시작" 버튼이 있어 Speedway Engine Manager를 시작할 수 있습니다. "Speedway Engine Manager", 페이지 16를 참조하십시오.

작업 상태

실행 중인 모든 프로세스의 경우 작업 상태에 대한 진행바가 표시됩니다. 실례로 일부 상태가 디스플레이됩니다.

작업 목록의 컨텍스트 메뉴 명령

작업 목록에서 하나의 항목을 선택한 후 마우스 오른쪽 버튼을 클릭하면 작업 처리를 위한 기능을 호출할 수 있는 컨텍스트 메뉴가 열립니다. 기능의 사용 가능 여부는 컨텍스트 및 설치된 옵션에 따라 달라집니다. 컨텍스트 메뉴 명령은 다음과 같이 나열되어 있습니다.

•"우선순위": 우선순위의 설정(긴급/높음/중간/낮음). 설정은 처리 순서를 더 이상 변경할 수 없는 순서까지 진행된 작업에는 영향을 끼치지 못합니다. ""긴급" 우선순위를 가진 작업 즉시 출력", 페이지 37를 참조하십시오.

•"새로 만들기…": 한 파일에서 새 작업을 만듭니다. "기존 TIFF-B 파일에서 새 작업 만들기", 페이지 43를 참조하십시오.

•"시작/작업 수정": 입력 목록에서 작업 시작.

•"시작/부분 선택": 개별 분판의 선택 옵션과 함께 작업 시작.

•"삭제": 작업 목록에서 작업을 삭제합니다.

•"취소": 작업 처리를 취소합니다. 작업이 "취소됨" 상태와 함께 처리된 작업의 목록에 나타나고, 다시 시작될 수 있습니다.

•"작업 내보내기…": TIFF-B 작업을 내보냅니다. "TIFF-B 파일의 내보내기", 페이지 40를 참조하십시오.

•"ImageViewer…": 작업 혹은 분판을 Prinect ImageViewer에서 봅니다. "Prinect ImageViewer", 페이지 44를 참조하십시오.

•"작업 리포트…": 작업 리포트가 만들어지도록 합니다. "작업 리포트 만들기", 페이지 41를 참조하십시오.

•"모든 작업 열기/닫기": "File Based Device Information(FBDI)" 프로토콜과 함께 전송된 모든 통합된 작업을 열기 또는 닫기합니다. 이 주문을 폴더 기호로 인식할 수 있습니다.

•"열 리셋" 목록에서 열의 원래 순서를 복원합니다.

•"열 비/활성화": 이 대화상자에서는 목록에서 표시하거나 숨길 열을 선택할 수 있습니다.

•"작업 다시 시작/부분 선택": 처리된 작업이나 개별 분판의 선택 옵션이 있는 보관 목록에서 하나의 작업을 다시 시작합니다.

•"전체 작업/계층 작업 다시 시작": 처리된 작업이나 개별 분판의 선택 옵션이 없는 보관 목록에서 하나의 작업을 다시 시작합니다.

•"보관 영역으로 작업 이동": 작업을 보관 영역으로 이동시킵니다. "보관", 페이지 55를 참조하십시오.

•"보내기": 작업의 사본을 가상 프린터로 보내십시오. 여러 개의 가상 프린터가 생성되어 있는 경우, 가상 프린터의 선택 목록이 나타납니다.

•"작업을 스풀 디렉터리로 이동": "관리 > 가상 프린터"에서 지정된 스풀 디렉터리로 작업을 이동시킵니다. "일반 설정", 페이지 60를 참조하십시오.

작업 순서 바꾸기

활성 작업의 목록에서 작업의 시퀀스를 변경하거나 입력 목록에서 다른 우선순위를 지정함으로써 작업 순서를 조정할 수 있습니다.

"드랙 & 드롭"으로 순서 바꾸기

활성 작업의 목록에서 예를 들어 긴급한 작업을 우선적으로 처리하도록 "대기 중" 상태에 있는 작업의 처리 순서를 변경할 수 있습니다.

이를 위해 "작업 순서 조정" 옵션을 활성화하십시오.

실제 작업 순서에 대해서는 "시퀀스" 열에 지정된 값이 결정적인 역할을 합니다. 필요한 경우 "시퀀스" 열 제목을 클릭함으로써 목록을 정렬하십시오. "시퀀스" 열의 값이 낮을수록 작업이 더 빨리 출력됩니다.

참고: 예를 들어 Prinect Shooter에서 인쇄판이 출력 장치에 프리로드 상태로 있을 경우에는 사용 정의된 순서를 반드시 지킬 필요가 없습니다.

드래그 & 드롭을 사용하여 하나 또는 여러 개의 항목을 활성 작업의 목록에서 선택하고 왼쪽 마우스 키를 누른 상태에서 원하는 위치로 끌어 놓음으로써 작업의 순서를 재배치할 수 있습니다. 순서 바꾸기 작업은 마우스 커서를 작업 위에 배치했다 놓으면 그 작업의 윗쪽에 정렬됩니다. 정렬, 연속된 출력의 경우 이것은 이 작업의 첫 분리 윗쪽 위치입니다.

이러한 방식으로 원하는 위치에 개별 작업을 배치할 수 있습니다. 지금 막 작업이 처리 중인 경우, 선택한 작업을 처리 중인 작업 바로 아래에 배치할 수 있습니다.

우선순위 변경을 통한 재배치

입력 목록에서 하나 또는 여러 개의 작업을 선택하고 컨텍스트 메뉴에서 "우선순위" 메뉴 항목을 통해 "긴급", "높음", "중간" 또는 "낮음" 사이에서 선택함으로써 작업 순서에 영향을 미칠 수 있습니다.

"긴급" 우선순위를 가진 작업 즉시 출력

"긴급" 우선순위로 긴급하다고 표시된 작업을 바로 처리할 수 있습니다. 이를 위해 입력 목록에서 하나 또는 여러 개의 작업을 선택하고 컨텍스트 메뉴의 "우선순위"에서 "긴급" 항목을 선택합니다. 긴급 작업은 다른 작업이 처리 중이지 않은 한 시작 후 활성 작업 목록의 최상단 위치에 배치됩니다. 이 경우 선택한 작업은 처리 중인 작업의 바로 아래로 배치됩니다.

참고: 여기서 긴급한 인쇄 작업을 우선적으로 출력하기 위해서는 오직 "긴급" 우선순위로 가능하며 "높음" 우선순위로는 불가능함을 언급합니다. 우선순위 단계 "낮음", "중간" 및 "높음"은 진행되는 작업을 중단시키지 않고 또는 작업을 즉시 인쇄 대기줄의 첫 자리에 놓지 않고, 다만 인쇄 대기줄 내부에서 작업 순서를 제어합니다.

기본적으로 현재 진행되는 인쇄판 이미지 설정은 취소되지 않습니다. 이는 Prinect Shooter에서도 적용됩니다.

여러 분판(인쇄판)으로 구성된 처리 중인 작업은 "긴급"으로 표시된 작업으로 중단될 수 있습니다. 여기서 먼저 이미지 설정 중에 있는 인쇄판은 끝까지 노출됩니다. 다음 인쇄판으로 "긴급"으로 표시된 작업의 첫 번째 인쇄판이 노출되고, 이어서 이 작업의 두 번째 인쇄판 등이 노출됩니다. "긴급"으로 표시된 작업이 완전히 출력된 후, 원래 작업의 노출이 계속됩니다.

작업 찾기

모든 작업 목록의 오른쪽 상단에는 검색 필드가 있습니다. 찾기 기능을 사용하여 개별 작업을 빠르게 필터링할 수 있습니다.

원칙적으로 검색 기능은 모든 작업 속성에 대한 전체 텍스트를 검색합니다. 그러므로 찾는 용어가 포함된 모든 작업을 확인할 때 검색어 일부를 입력하는 것만으로 충분합니다. 너무 적은 정보를 입력하게 되면 경우에 따라 너무 많은 작업이 검색될 수 있습니다. 특수 문자를 입력할 수도 있습니다.

작업 속성에 입력된 문자열이 존재하는 모든 작업이 즉시 표시됩니다. 표시된 작업의 경우 필터링되지 않은 목록에서도 제공되는 전체 기능을 사용할 수 있습니다.

참고: "*" 또는 "?" 같은 이른바 "와일드카드"를 사용한 검색은 불가능합니다.

검색 필드에서 문자를 삭제하면("X"를 클릭하면) 모든 작업이 다시 표시됩니다.

TIFF-B 파일의 내보내기

외부 기록 보존을 위해 또는 계속 처리를 위해 TIFF-B 파일을 Prinect Shooter 워크플로에서 적절한 도구로 내보낼 수 있습니다.

절차:

1.작업 목록에서 TIFF-B 내보내기 작업을 표시하고 컨텍스트 메뉴 명령 "작업 내보내기"를 선택하십시오.

2."보관 경로 선택 > 파일 경로"에서 내보낸 TIFF-B 파일을 전송할 폴더를 지정합니다. 내보내기 폴더는 네트워크 환경에서 다른 컴퓨터에도 있을 수 있습니다.

필요한 경우 "열기" 대화상자에서 "새 디렉터리 만들기" 버튼을 클릭함으로써 새 내보내기 폴더를 생성할 수도 있습니다.

TIFF-B 작업을 Prinect Shooter 핫폴더에 복사하거나 이동시켜서 내보내진 TIFF-B 작업을 Prinect Shooter로 다시 출력할 수 있습니다.

작업 리포트 만들기

잘못된 작업일 경우 컨텍스트 메뉴 명령 "작업 리포트…"를 사용하여 오류 분석에 관련된 데이터를 ZIP 기록 보존에 저장할 수 있습니다. Heidelberg 서비스는 이 데이터의 도움으로 오류 분석을 실행합니다. 다음 데이터가 저장됩니다:

•작업 파일,

•JDF 데이터,

•로그 파일.

작업 리포트의 생성 절차:

1.작업 리포트를 만들려고 하는 하나 이상의 작업을 작업 목록에 표시하십시오. 선택한 각각의 작업에 고유 ZIP 기록 보전이 표시됩니다.

2.컨텍스트 메뉴에서 "작업 리포트…" 명령을 선택하십시오.

3."작업 리포트 만들기" 대화창이 열립니다. "찾기" 기능으로 브라우저 대화창을 열수 있으며 폴더로 찾거나 아님 새 폴더를 만들수도 있습니다.

4."OK"로 대화상자를 확인하십시오. 작업 리포트의 생성이 시작되고 "작업 리포트 만들기" 대화상자가 닫히는 즉시 완료됩니다.

작업에 포함된 데이터의 크기와 선택된 작업의 수에 따라서 프로세스가 완료되고 대화상자가 닫힐 때까지 시간이 더 오래 걸릴 수 있습니다. 리포트 데이터 생성이 완료될 때까지 잠시동안 기다려야 될 것입니다.

5.생성된 작업 리포트는 사용자가 지정한 폴더에서 찾을 수 있습니다.

작업 시작, 다시 시작, 계속, 일시 정지, 종료

작업 목록 왼쪽 옆에는 작업 목록에서 선택된 작업의 처리를 제어할 수 있는 버튼이 있습니다. "작업 처리용 버튼", 페이지 25를 참조하십시오.

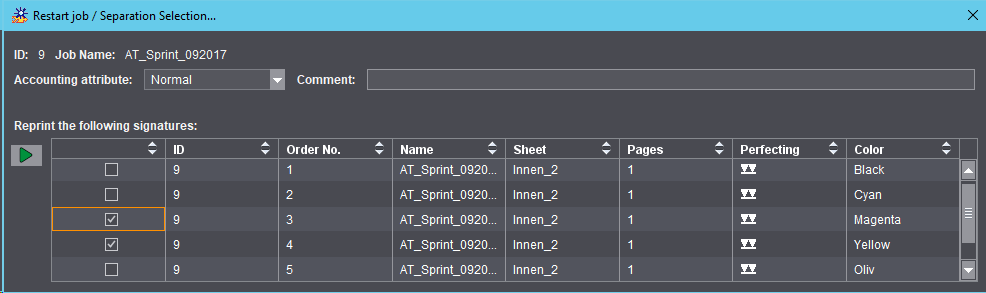

개별 색 분리 재인쇄

변경된 출력 설정으로 개별 분판 재출력하기:

전제조건: "관리 > 시스템 > 재인쇄에서" 영역에서 옵션 "재인쇄 전에 작업 일시 정지"는 작동되어 져야 합니다. 그렇지 않으면 출력 설정에 변경할 수 있는 가능성도 없이 전체 작업이 재인쇄됩니다. ""재인쇄 전에 작업 일시 정지" 옵션", 페이지 75를 참조하십시오.

1."작업 다시 시작/부분 선택" 버튼을 클릭하거나 컨텍스트 메뉴에서 해당 항목을 선택하십시오.

2.시그너처 앞의 체크 표시를 원하는 대로 설정하거나 제거하십시오.

3.필요한 경우 "작업 유형" 목록 상자에서 작업 유형을 변경하십시오.

"작업 유형" 목록 상자에서 Prinect 시스템 환경의 내부에 작업 유형을 전달할 수 있고, 이를 통해 인쇄판 재인쇄에 대한 원인을 확인할 수 있습니다. 작업 유형은 예를 들어 "Prinect Analyse Point"에 등록되고 차후에 평가를 위해 사용할 수 있습니다. 다음의 작업 유형 중에서 선택할 수 있습니다:

•"정상": 이 옵션에서는 재인쇄에 관한 이유가 계속 지정되지 않습니다.

•"작동 관련" 재인쇄는 작동과 관련된 이유로 실행되었습니다. 예를 들어 노출된 인쇄판이 손상되었기 때문입니다.

•"고객 관련" 재인쇄는 고객 주문으로 실행되었습니다. 예를 들면 주문 상승으로 다른 인쇄판이 필요하였기 때문입니다. "탭: 시그너처", 페이지 34를 참조하십시오.

4.설명 필드에 재인쇄에 대한 설명을 입력하십시오.

5."시작" 버튼을 클릭하십시오.

6.작업 사본이 입력 목록에서 만들어집니다.

7.입력 목록에서 작업이 "일시 정지" 상태로 나타날 때까지 기다리십시오.

8."시작" 버튼을 클릭하여 작업을 시작하거나 컨텍스트 메뉴에서 해당 항목을 선택합니다.
이 시점에서 부분 선택을 수행할 수 있는 기회가 한 번 더 있습니다. 이 경우 "시작/부분 선택" 버튼을 클릭하거나 컨텍스트 메뉴에서 해당 항목을 선택합니다.

변경된 출력 설정 없이 재출력:

"재인쇄 전에 작업 일시 정지" 옵션이 활성화되어 있으면 재인쇄 작업은 우선 "일시 정지(재출력 전)" 상태에 있게 됩니다. ""재인쇄 전에 작업 일시 정지" 옵션", 페이지 75를 참조하십시오. 작업을 출력하기 위해서 작업 목록에서 이를 선택하고 초록색의 시작 버튼을 클릭하십시오.

"재인쇄 전에 작업 일시 정지" 옵션이 작동하지 않게 되면 재인쇄 작업은 자동으로 계속 처리되며 출력됩니다.

참고: 많은 작업이 처리를 대기하고 있지만 이 개별 주문이 급히 출력되어야 한다면, 개별 주문을 "우선순위" 컨텍스트 메뉴 명령을 통해 즉시 출력을 위한 "긴급"으로 우선할 수 있습니다. ""긴급" 우선순위를 가진 작업 즉시 출력", 페이지 37를 참조하십시오.

참고: Heidelberg PressCenter에서 원격 조정으로도 단일 인쇄판 재인쇄를 실행할 수 있습니다.

기존 TIFF-B 파일에서 새 작업 만들기

Prinect Shooter PC의 시스템 환경에서 Prinect Shooter로 출력하려는 이미지 설정에 적합한 TIFF-B 파일을 사용할 수 있을 경우 이 파일을 출력하도록 다음과 같이 수행하십시오:

1.입력 목록에서 "새로 만들기" 버튼을 클릭하십시오. "파일에서 새 작업" 선택 대화상자가 열립니다.

2.처리하고자 하는 TIFF-B 데이터가 있는 폴더를 선택하십시오. 이 폴더는 또한 네트워크의 다른 컴퓨터에서 공유 폴더로 선택할 수 있습니다.

3.원하는 TIFF-B 파일을 선택하고 "선택" 버튼을 클릭합니다. 원하는 TIFF-B 파일들은 새 개별 주문으로서 입력 목록에 적용됩니다. "재인쇄 전에 작업 일시 정지" 매개변수가 어떻게 설정되었느냐에 따라, 새로운 개별 작업이 즉시 처리로 공유되고, 또는 새로운 개별 작업을 작업 목록에서 선택하고 시작 버튼을 클릭하여 시작해야 합니다. "재인쇄 시", 페이지 75를 참조하십시오.

Prinect ImageViewer

Prinect ImageViewer에서는 작업 미리 보기를 볼 수 있습니다.

•"하프톤 패턴 교정" 옵션이 라이센싱 되어 있다면 미리 보기의 해상도를 이미지 세터 해상도로 전환할 수 있습니다. "높은 해상도로 미리 보기", 페이지 44를 참조하십시오.

이 비주얼 확인으로 선택한 작업에 어떤 내용이 있는지 쉽게 파악할 수 있습니다. 미리 보기를 레이아웃 확인이나 품질 확인에도 사용할 수 있고, 이미지 설정 전에 모든 이미지 요소들이 존재하고 페이지 레이아웃에 맞고 색상(프로세스 색상과 별색)이 올바르게 할당되어 있는지 확인할 수 있습니다.

결합된 작업 미리 보기

작업이 결합되면 일반적으로 모든 단일 작업("개별 주문")이 "묶어지게" 됩니다. 그리하여 이 작업에 인쇄 작업의 모든 색상이 있는 미리 보기가 표시될 수 있습니다.

따라서 작업에 채색 이미지나 요소가 들어있는 경우에는 미리 보기가 다색 보기를 표시합니다.

결합되지 않은 작업 미리 보기

이 작동 모드에서는 항상 단일 색 분리("개별 주문")만 열 수 있습니다.

따라서 미리 보기는 항상 개별 주문의 단색 보기를 표시합니다.

높은 해상도로 미리 보기

"하프톤 패턴 교정" 옵션이 라이센싱 되어 있다면 예를 들어, 화면 세부 정보를 높은 축소/확대 단계로 확인할 수 있도록, 미리 보기를 원본 이미지 세터 해상도로 전환할 수 있습니다.

그런 다음 목록 상자에서 이미지 세터 해상도로 전환할 수 있고 필요시 적은 해상도로 되돌릴 수 있습니다.

높은 해상도에서는 현재 높은 해상도로 표시된 페이지를 기호 형식으로 나타내도록 글로벌 맵에서 이미지가 "스크리닝" 표시됩니다.

미리 보기 옵션

미리 보기 이미지를 관찰하고 측정하기 위해 여러 도구가 제공됩니다. 이 도구의 적절한 투입을 통해서 다음 사항을 실행할 수 있습니다.

•미리 보기 페이지 크기와 해상도에 대한 정보를 볼 수 있습니다

•프로세스 색상과/또는 별색의 색 분리를 단일로 선택하고 또는 정렬된 출력일 경우 임의로 결합하여 선택할 수 있습니다

•별색의 CMYK 화면 디스플레이를 변경할 수 있고; 수정된 색상 값이 화면 표현에만 영향을 주고 작업 데이터와 함께 저장할 수 없습니다

•외형 데이터 측정(길이 및 각도 측정)

•색상 측정을 수행할 수 있습니다(선택 가능한 클립핑 영역의 픽셀 또는 잉크 적용 범위)

•미리 보기를 10000%까지 확대/축소할 수 있습니다

•화면 감시를 위해 ICC 모니터 프로파일을 사용할 수 있습니다(하프톤 표현에만)

"Prinect ImageViewer" 창의 구조

창의 왼쪽 영역에는 시트 및 페이지가 Contone 이미지로 표시됩니다. 설정된 축소/확대 인수에 따른 이미지 범위가 미리 보기를 표현하기에 충분하지 않다면 스크롤바가 나타납니다. 그림 아래에 도구 모음줄이 있습니다.

Prinect ImageViewer 창의 오른쪽 영역에는 미리 보기 표시를 위한 설정 및 표시 영역이 포함되어 있습니다. 여기에서는 다음과 같은 요소를 볼 수 있습니다:

•이미지 처리에 대한 상태바 및 디스플레이 해상도와 형식에 관한 정보를 가진 "정보" 탭,

•픽쳐 박스의 정의에 관한 "탐색 창" 탭,

•작업 미리 보기에서 포함된 이름과 색상 상자를 가진 모든 프로세스 및 별색 분리의 표시와 색 분리 표시를 활성화 또는 비활성할 수 있는 표시 그리고

•도구 모음줄의 도구로 매개변수 표시 범위를 발견할 수 있습니다.

"정보" 탭

이 탭에서는 인쇄 관리자 창의 최대화/복원을 위한 버튼을 찾을 수 있습니다.

그 옆에 이미지 디스플레이의 진행 상황을 보여주는 상태바가 있습니다.

그 아래에 작업 이름과 전환 옵션을 가진 디스플레이 해상도와 형식에 관한 정보가 표시됩니다.

"탐색 창" 탭

"탐색 창" 탭에서는 미리 보기에 로드되어 있는 이미지의 개요를 볼 수 있습니다. 다음과 같이 탐색 창을 사용할 수 있습니다.

•미리 보기 이미지의 부분만을 표시하는 축소/확대 인수를 설정하였다면 볼 수 있는 섹션이 프레임의 형식으로 탐색 창이 표시됩니다. 이 프레임의 이동으로 해당 픽쳐 박스가 미리 보기에서 함께 이동됩니다.

•전체 이미지가 미리 보기에 표현되면 탐색 창에서 프레임의 끌기를 통해 또는 바깥쪽 프레임의 축소를 통해 픽쳐 박스의 크기와 위치를 정의할 수 있습니다:

프레임을 끌어 당기려면 다음과 같이 수행합니다: 탐색 창에서 마우스 포인터를 미리 보기 위로 이동하면 마우스 포인터가 십자가로 변합니다. 왼쪽 마우스 키를 누른 채로 사각형을 원하는 미리 보기 영역으로 끌어 당깁니다. 왼쪽 마우스 키를 놓으면 탐색 창 미리 보기의 표시된 영역이 왼쪽 열의 디스플레이 영역에 나타납니다. 이제 표시된 영역(사각형)을 탐색 창에서 크기를 변경하거나 이동시킬 수 있습니다.

또한 탐색 창에 절단 프레임이 이미 있다면 새로운 영역을 기존 프레임 외부로 끌어옴으로써 새로운 절단 섹션을 정할 수 있습니다. Alt 키를 누르고 있으면 새 영역을 기존 절단 프레임 내부로도 끌어올 수 있습니다.

•전체 픽쳐 박스보다 더 작은 영역이 탐색 창에 있다면 마우스로 영역을 이동시킬 수 있고 그리하여 재단 범위를 새로 정의할 수 있습니다. 이를 위해 마우스 커서를 영역 내부로 옮긴 후 왼쪽 마우스를 누른 채 프레임을 이동시키십시오.

다른 한편으로는 축소/확대(Zoom) 도구(돋보기)를 이용해 미리 보기 이미지의 디스플레이를 확대할 수도 있습니다. 이때 탐색기 창의 사각형은 미리 보기에서 볼 수 있는 영역을 가리킵니다.

픽쳐 박스를 변경하려면 마우스 커서를 여백이나 영역 모서리로 이끌어주십시오. 마우스 커서의 모양이 두 개의 화살표 기호로 변합니다. 이제 왼쪽 마우스를 누른채 영역 크기를 변경할 수 있습니다.

픽쳐 박스를 이동하려면 마우스 커서를 영역의 내부 범위로 이끌어주십시오. 마우스 커서의 모양이 손 기호로 변합니다. 이제 왼쪽 마우스를 누른채 탐색 창에서 픽쳐 박스 영역을 이동시킬 수 있습니다.

마우스 커서를 탐색 창의 원하는 위치로 이끌고 왼쪽이나 오른쪽 마우스를 클릭하여 더 빠르게 이동시킬 수 있습니다. 재단 영역이 클릭된 위치로 이동됩니다. 마우스 커서의 십자 표시는 픽쳐 박스의 중심점이 됩니다.

색 분리 표시 영역

여기서는 열린 작업에 포함된 프로세스 색상과 특수 색상의 모든 분리가 명칭과 각각 두 개의 작은 색상 상자로 나열됩니다. 색상 상자는 화면의 미리 보기 이미지에 있는 색상과 인쇄 출력시 출력되는 색상처럼 표현됩니다.

색상 이름과 색상 표시를 위한 기호 옆에서 다음 열을 찾을 수 있습니다:

각 열에서 상응되는 옵션 상자를 클릭하여, 이 기능을 활성화하거나 비활성화합니다. 옵션 상자는 다음과 같은 상태를 표시합니다:

"색 분리의 가시성 바꾸기" 버튼을 클릭하고 동시에 Ctrl 키를 누르고 있으면 클릭한 버튼이 전환됩니다. 동시에 모든 다른 "색 분리의 가시성 바꾸기" 버튼은 반대 상태로 바뀝니다. 한 마디로 표현하자면 클릭한 버튼이 활성화 되고 다른 버튼은 비활성화되거나 아님 그 반대로 됩니다.

색 분리 미리 보기가 각각 활성화 또는 비활성화된 후에 미리 보기 이미지가 새로 계산됩니다. 이 시간 동안 "이미지 처리 진행 중" 메시지와 함께 진행바가 나타납니다 .

별색의 CMYK 화면 디스플레이 변경

참고: 이 설정은 오직 화면 디스플레이에만 관련되며 세터 출력에는 영향을 주지 않습니다.

별색의 이름을 가진 버튼을 클릭하십시오. 별색의 화면 디스플레이를 조정할 수 있는 대화창이 열립니다.

스크롤 바나 입력란을 사용하여 별색의 CMYK 표시의 색상 값을 변경할 수 있습니다.

"현재 색상" 색상란에서 방금 설정된 색상을 볼 수 있습니다. "이전 색상" 색상란에서 최근 설정된 색상을 볼 수 있고 "기본 설정" 난에서는 색상표의 색상 표시를 볼 수 있습니다.

색상표에서 "기본 설정" 버튼으로 색상이 사용됩니다. "OK" 버튼으로 현재 설정된 색상을 적용하십시오. 반면에 "취소"로 창을 닫으면 설정을 적용할 수 없습니다.

"OK"를 클릭하여 설정을 확인하면 대화창이 닫힙니다.

도구 모음줄

미리 보기 창의 하단 가장자리에서 도구 모음줄을 확인할 수 있습니다. 여기에는 왼쪽에서 오른쪽으로 다음의 도구가 제공됩니다:

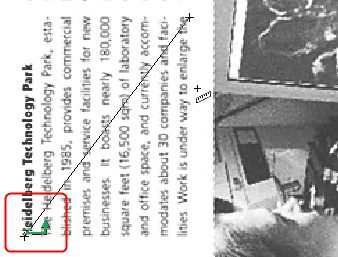

외형 데이터 측정

작업 미리 보기에서 외형 측정(길이 및 각도 측정)을 수행할 수 있습니다. 이 기능을 사용하여 예를 들어 객체 크기의 배치를 제어할 수 있습니다.

절차:

1.도구 모음줄에서 측정 도구("눈금자")를 클릭하십시오.

2.설정 및 표시 영역의 선택 목록(1)에서 원하는 측정 단위(픽셀, 인치 또는 밀리미터)를 설정하십시오.

(3).각도 측정용: 각도 원점(화살표 오른쪽으로/왼쪽으로/위로/아래로)에 대한 선택 목록(2)에서 각도 측정을 위한 원점을 설정합니다. 이 선에서 시작하여 측정 라인에 대한 각도 측정이 이루어집니다. 위의 예시에서는 왼쪽 원점 및 각도 측정과 관련된 선은 오른쪽을 향해 수평으로 이어집니다.

(4).각도 측정용: 각도 회전 방향에 대한 선택 목록(3)에서 원하는 방향을 설정합니다(시계 반대 방향/시계 방향). 선택한 방향에서 각도 측정이 이루어집니다.

5.왼쪽 마우스 키를 누른 채로 구간을 따라 측정하고자 하는 선을 끌어 당깁니다. 목표점에서 마우스 키를 놓아주십시오. 치수선은 새 치수선을 다시 끌어올 때까지 또는 도구 전환을 할 때까지 보존됩니다.

참고: 동시에 Shift 키를 누를 경우 수평, 수직 또는 대각선 만들기가 수월합니다. 이 선의 그리기는 기본 선에서 보았을 때 45° 스텝으로 수행됩니다.

6.측정 선의 외형 데이터를 읽습니다.

참고: 측정 도구의 원점에 있는 초록색 화살표 기호의 진행은 각도 측정의 방향을 상징합니다.

•치수선 시작점의 위치 데이터(x 와 y),

•치수선의 길이(d)와

•선택된 방향에서의 치수선의 각도(0°~359.9° 측정됨).

색상 측정

색상 측정 도구("피펫")로 선택된 영역의 잉크 레서피/잉크 적용 범위를 확정할 수 있습니다.

절차:

1.도구 모음줄에서 색상 측정 도구("피펫")를 클릭하십시오.

2.설정 및 표시 영역의 "유효 너비" 선택 목록에서 색상 측정이 참조해야 하는 영역을 설정합니다(8 x 8픽셀, 16 x 16픽셀, 커서 박스, 점멸 커서 박스 또는 보이는 영역).

3.이미지에서 측정할 부분을 클릭합니다.

선택한 영역에 대한 색상 값이 측정됩니다.

4.오른쪽 하단의 색상 값을 읽으십시오.

미리 보기 이미지에 별색이 있을 경우 별색 비율도 측정할 수 있습니다. 측정값 상단의 선택 목록에서 CMYK 정보와 별색으로 변경할 수 있습니다.

이미지 내용 이동

그런 다음 마우스 커서를 이미지 부분 위로 배치한 후 왼쪽 마우스 키를 누른 채로 이미지 클립을 이동시킬 수 있습니다. 이제 이미지 클립을 이동시킬 수 있습니다.

미리 보기 창에서 "손" 도구를 사용한 이동은 아주 민감한 배치를 허용하지만, 탐색 창에서 픽쳐 박스 이동은 이와는 차이가 있습니다.

보기는 끊임없이 업데이트됩니다, 그러므로 이미지 표시가 "진동"할 수 있습니다(작업의 데이터 볼륨과 컴퓨터 성능에 종속됨). 고해상도 데이터의 경우 새 보기의 구축에 얼마 간의 시간이 소요될 수 있습니다.

미리 보기 축소/확대

축소/확대 도구 옆의 오른쪽에 있는 선택 목록에는 여러 사전 지정된 축소/확대 배율이 포함되어 있습니다. 또한 개별적인 축소/확대 인수를 상자에 입력할 수 있고 ENTER로 확인하십시오. 모든 개별적으로 설정된 축소/확대 배율은 이 목록에 수용됩니다.

페이지를 처음 열을 경우 미리 보기는 개요 이미지로서 표시됩니다. 이 보기는 여러 방식으로 변경할 수 있습니다.

•축소/확대 도구를 사용하고 왼쪽 마우스 키를 누른 채로 사각형을 끌어 확장시켜 변경. 그렇게 정의된 픽쳐 박스는 미리 보기 창에서 확대/축소되어 표시됩니다.

•선택 목록에서(임의의) 축소/확대 인수를 선택하거나 입력을 통해서.

•축소/확대 도구를 사용하여 왼쪽 마우스 키를 미리 보기 이미지의 임의의 위치에서 눌러 변경 다음으로 높은 줌 배율이 선택 목록에서 설정됩니다. 반대로 Alt 키를 누른 채 클릭하여 축소/확대 표시를 바로 다음의 작은 값으로 내릴 수 있습니다(마우스 커서의 플러스 부호가 마이너스 부호로 바꾸어집니다). 줌의 이 유형에서는 사용자 설정 지정 값이 사용되지 않습니다.

•오른쪽 마우스의 컨텍스트 메뉴에서 선택을 통해

·"이전 보기"(이전에 설정된 축소/확대 인수),

·"다음 보기"(축소/확대 인수가 컨텍스트 메뉴 명령 "이전 보기"를 통해 리셋되었을 경우 이 단계는 다시 실행 취소됩니다) 또는

·"개요 이미지"(전체 페이지가 미리 보기 창에 표시됩니다.)

선 래스터 표시 또는 숨기기

분판 추가

앞면 및 뒷면에 분판 추가

목록 상자에서 먼저 비트맵을 어느 페이지에 추가 로드할 지 선택하십시오. 다음 옵션을 사용할 수 있습니다.

•앞/뒷면 자동 식별("플러스 부호"): 비트맵 데이터에 저장된 특성으로 인해서 Prinect Shooter는 분리가 앞면 혹은 뒷면으로 할당되는지 자동으로 식별합니다.

•앞면에 추가

•뒷면에 추가

시트 뒷면 미러링

시트의 앞면과 뒷면이 같은 인쇄 형식으로 인쇄되면 페이지 회전 방향이나 그립 에지 변경으로 탭 유지와의 문제가 발생될 수 있습니다. 확인하기 위해 시트 방향을 변경할 수 있습니다.

시트가 인쇄기에서 반전되는 방법(워크 앤 백 또는 퍼펙팅)에 따라 여기서 시트 뒷면을 적합하게 미러링할 수 있습니다.

표시된 페이지 전환

참고: 페이지 지정은 "종이"에 관련됩니다. 한 시트에 포함된 개별 페이지 또는 앞면과 뒷면 페이지는 여기서 선택할 수 없습니다.

이미지 미리 보기 새로 고침/취소

"새로 고침" 버튼으로 이미지 미리 보기를 새로 로드할 수 있습니다.

"취소" 버튼을 클릭하면 진행되고 있는 이미지 처리를 중지할 수 있습니다. 많은 데이터베이스(큰 형식과/또는 높은 해상도)을 가진 미리 보기 디스플레이의 계산은 컴퓨터 사양에 따라 어느 정도의 시간이 필요합니다. 그런 후 예를 들어 다른 옵션을 가진 미리 보기를 다시 계산할 수 있습니다.

컨텍스트 메뉴

미리 보기 이미지 위에서 오른쪽 마우스를 클릭하면 컨텍스트 메뉴가 열립니다.

다음의 명령을 사용할 수 있습니다:

•이전 보기

축소/확대 도구로 이미지 미리 보기의 보기를 변경하였다면 이 명령으로 이전에 설정된 축소/확대 단계를 다시 전환할 수 있습니다.

•다음 보기

이 명령은 먼저 "이전 보기" 명령을 실행하였을 때만 사용이 가능합니다. 다음 보기는 이전 보기 명령을 실행취소합니다.

•개요 이미지:

전체 페이지가 미리 보기에서 보여집니다.

•색 분리 목록 설정/해제:

이 기능으로 설정 및 표시 영역을 표시하거나 숨길 수 있습니다.

•탐색 창 깜박임 설정/해제:

"탐색 창" 탭을 열었다면 픽쳐 박스용 프레임을 탐색 창에서 깜박이도록 설정할 수 있습니다. 이는 영역이 탐색 창의 포토 모티프와 전혀 색상이 다르지 않을때만 도움이 될 수 있습니다.

•불투명 효과

키보드 조작을 위한 표

참고: 일부 키보드 조작 기능은 사용자 인터페이스의 특정 설정이나 특정한 작업 조건(예: 기존 별색)이 있을 때만 이용이 가능합니다.
