Altre impostazioni per l’ottimizzazione del foglio

Tramite il pulsante «Altre impostazioni» potete richiamare tutte le possibilità d’impostazione supple­mentari che avete a disposizione anche nell’«Editor dei parametri ottimizzazione foglio» per la crea­zione delle copie originali. I «Parametri ottimizzazione foglio» sono ripartiti nelle schede «Generale», «Geometria», «Costi» e «Valutazione».

Le modifiche apportate in queste finestre di dialogo hanno effetti diretti, ciò significa che i valori immessi vengono subito applicati senza che voi li confermiate con il pulsante OK. Se desiderate con­servare i valori, dovete uscire dalla finestra di dialogo facendo clic su «OK». Se invece uscite dalla finestra di dialogo facendo clic su «Annulla» o sul pulsante di chiusura, le modifiche vengono prese in considerazione.

Scheda «Generale»

Usa parametri ottimizzazione dal foglio d’imposizione lastra

Attivando questa opzione vengono utilizzati e visualizzati in modo corrispondente i parametri di otti­mizzazione dalle risorse «Foglio d’imposizione lastra» e «Carte (materiali da stampa)». Se nel Job sono definiti più fogli d’imposizione lastra o carte, si procede come di seguito illustrato:

•Foglio d’imposizione lastra

Per i singoli valori dei parametri viene verificata la validità su tutti i fogli d’imposizione lastra definiti nel Job e si effettua un confronto. Se i valori di tutti i fogli d’imposizione lastra sono validi e identici, questo stesso valore viene rappresentato nel campo d’immissione corrispon­dente.
Se vengono accertati valori non validi o che non coincidono, nel campo d’immissione, invece di un valore, viene visualizzata la parola «diversi».

La descrizione comando (tooltip) del campo d’immissione indica inoltre tutti i differenti valori del parametro.

I valori non possono essere editati.

Se non sono presenti fogli d’imposizione lastra, il valore viene rappresentato dai dati Job.

Per le opzioni che possono essere solo attive o inattive, se nell’ordine sono caricati più fogli d’imposizione lastra che hanno impostazioni differenti, questo viene contrassegnato da un qua­drato grigio nel campo d’opzione:

•Carte

La presenza dei singoli valori dei parametri vengono controllati per ciascuna carta. Se in ogni carta è presente un valore, per una ottimizzazione viene preso uno di questi valori. Per chiarirlo, il valore nel campo d’immissione viene rappresentato nel colore «blu». Il valore rappresentato non viene tuttavia utilizzato per l’ottimizzazione.
Se viene stabilita la mancanza di un valore in uno o più carte, un valore presente viene rappre­sentato nel campo d’immissione in un colore normale e viene utilizzato in modo corrispondente, se la carta rappresenta il migliore risultato di ottimizzazione.
La descrizione comando (tooltip) del campo d’immissione indica inoltre tutti i differenti valori del parametro.

I valori possono essere editati. I parametri editati non vengono mantenuti nella carta definita nel foglio d’imposizione lastra bensì nei dati del Job.

Nota: I criteri di qualità definiti nella scheda «Valutazione» possono anche essere impostati specifici del Job al momento dell’utilizzazione dei parametri di ottimizzazione dal foglio d’imposizione lastra e utilizzati per l’ottimizzazione.

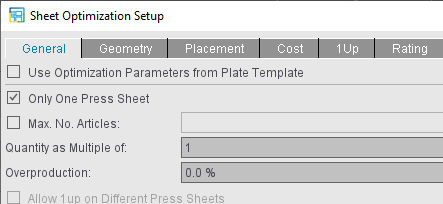

Solo un foglio da stampa

Al momento dell’ottimizzazione viene creato un solo foglio da stampa buono. Dopo il salvataggio, gli ordini singoli non collocati vengono riposti automaticamente nel pool per gli ordini composti.

Numero max. di articoli

Tramite il campo d’immissione «Numero max. di articoli», potete limitare il numero di articoli sui fogli da stampa, per poter tenere in considerazione le limitazioni nella postelaborazione della stampa (p.es. dispositivi di classificazione con numero di cassetti limitato). Se attivate l’opzione, nel campo d’immissione viene prima immesso standard un numero di 10. Potete poi adattare questo valore alle vostre esigenze.

Se il numero degli articoli da posizionare è superiore al numero massimo definito, gli articoli vengono suddivisi in partizioni, l’ottimizzazione calcolata singolarmente per ogni partizione e quindi inseriti questi risultati dettagliati. In questo modo, ad esempio per 20 articoli ed una limitazione a 5 articoli risultano 4 fogli da stampa con ciascuno 5 articoli anziché un foglio da stampa con 20 articoli.

Tiratura in multipli di

La tiratura deve essere un multiplo del numero immesso qui. Se la tiratura restante è inadatta, il valore può essere inferiore.

Sovrapproduzione

Se la sovrapproduzione calcolata non è stata specificata per un ordine, potete immettere qui un valore percentuale.

Autorizza duplicazioni su differenti fogli da stampa

Viene verificato se un posizionamento della stessa duplicazione può comportare un risultato più favorevole su diversi fogli da stampa.

Nota: Se nell’ottimizzazione del foglio utilizzate dei segmenti, questa opzione non è dispo­nibile.

Eccedenza fogli da stampa

Eccedenza per la tiratura del foglio da stampa, come valore fisso (eccedenza fissa) e/o come valore percentuale.

Ad esempio eccedenze di scarti per l’ulteriore elaborazione.

Eccedenza duplicazioni

Eccedenza per duplicazioni/oggetti ordine composto; come base vale la quantità di consegna.

Considera separazioni

L’ottimizzazione con la funzionalità «Considera separazioni» fornisce come risultato solo fogli da stampa i cui documenti posizionati di un foglio da stampa non possiedono in totale più colori di quanti siano i gruppi di stampa disponibili. Questo permette di evitare passaggi multipli (vedi i detta­gli in Considera separazioni).

Tiratura fogli minima/massima»

Con queste indicazioni potete controllare la tiratura dei fogli risultanti dell’ottimizzazione. Ad esem­pio, potreste volere che una macchina da stampa digitale non stampi alcun foglio, quando la tiratura supera una determinata quantità (= «Tiratura fogli massima», attivata e rispettivo valore immesso). Una ottimizzazione con tiratura di fogli massima condurrebbe eventualmente alla ripartizione delle duplicazioni su più fogli da stampa le cui rispettive tirature di fogli non superano la tiratura di fogli massima.

La tiratura massima consente anche di forzare che le duplicazioni con una tiratura alta vengano sem­pre stampate in duplicazioni multiple. Anche a questo riguardo, non viene comunque superata la tira­tura di fogli massima impostata: se non tutte le duplicazioni richieste vengono posizionate sul numero massimo di fogli, l’ottimizzazione viene interrotta con un messaggio di errore corrispondente.

Al contrario, in una macchina da stampa offset, potrebbe essere sensata una tiratura minima.

Nota: Le predefinizioni per la tiratura di fogli possono anche essere definite nel foglio d’imposizione lastra. Se l’opzione «Usa parametri ottimizzazione dal foglio d’imposizione lastra» è selezionata, i campi nell’ordine vengono disattivati e i valori dal foglio d’imposi­zione lastra visualizzati. Se l’ordine contiene più fogli d’imposizione lastra con impostazioni differenti, nei campi viene visualizzato «differente».

Regolatore scorrevole meno lastre / meno fogli

Il regolatore scorrevole consente una ponderazione della priorità, quindi se devono essere utilizzate meno lastre da stampa o meno fogli da stampa. Le cifre rispecchiano solo la ponderazione per l’algo­ritmo e, altrimenti, non hanno alcun significato.

Nota: In determinate circostanze, il regolatore scorrevole non può migliorare in maniera utile l’ottimizzazione in ogni Job. Se questo è il caso, il risultato rimane identico.

Scheda «Geometria»

Nota: I parametri di geometria non vengono letti dalla MDS, bensì dovete definirli qui voi stessi.

Margine sinistro / Margine destro / Margine superiore / Margine inferiore

Con questi margini definite un rettangolo, all’interno del quale è possibile posizionare le duplicazioni. Se lasciate invariati i valori preimpostati «0», il rettangolo corrisponde alla carta. Se immettete valori per i margini, il rettangolo si riduce corrispondentemente.

Se avete definito marchi a sinistra, a destra e in alto, dovete definire un margine per questi marchi.

Margine intorno al blocco duplicazioni

Distanza tra i fogli piegati/i blocchi di montaggio. Per un taglio di rifilatura, il valore deve essere impo­stato su «0».

Con l’opzione «Solo per duplicazioni senza margine» potete essere sicuri che il «Margine intorno al blocco duplicazioni» impostato nelle duplicazioni con margine non viene aggiunto al margine già esi­stente bensì viene utilizzato solo per le duplicazioni senza margine. Una duplicazione viene conside­rata «senza margine» quando almeno un margine è uguale a 0.

Numero di frenafogli

Nell’ottimizzazione, è possibile mantenere liberi degli spazi vuoti sul foglio per eventuali frenafogli necessari. È possibile specificare fino a 12 frenafogli.

La larghezza standard di un frenafogli è di 7 mm. Addizionalmente a questo valore si tengono libere 1 o 2 rifilature standard, in modo che nessuna rifilatura sporga nel frenafogli.

A partire da 2 frenafogli, si suppone che siano posizionati uno sul margine sinistro e l’altro sul mar­gine destro. Se il margine indicato non è sufficiente, questo sarà ampliato automaticamente verso l’interno.

Nel caso di forme singole, i frenafogli non hanno bisogno di spazio bianco ed è per questa ragione che non vengono considerati da Signa Station. In questo modo, i set di parametri con frenafogli pos­sono essere utilizzati anche per le forme singole.

Nel caso di frenafogli (effettivi), non sarà effettuato alcun centraggio orizzontale poiché, nel caso con­trario, non sarà più possibile prevedere la posizione degli spazi bianchi.

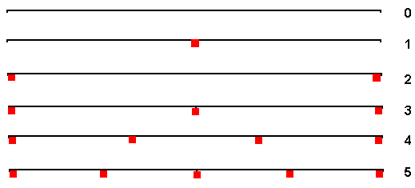

Rappresentazione schematica delle posizioni utilizzate per 0-5 frenafogli:

Nota: Per «Bianca/volta su se stesso giro squadra», il significato di margine sinistro e destro si applica in modo analogo alla metà del foglio. Questo provoca, eventualmente, un ingran­dimento dei margini dovuto ai frenafogli che devono essere presi in considerazione. Esiste una particolarità per i numeri di fogli pari (a partire da 4), poiché sulla metà del foglio si formerà una striscia più stretta.

Aree vuote orizzontali/Larghezza/Altezza

Oltre al numero di frenafogli, potete anche impostare la loro larghezza come anche il numero e la lar­ghezza delle aree vuote orizzontali.

I frenafogli come anche le aree vuote orizzontali devono sempre estendersi sulla totalità dell’altezza o della larghezza del foglio da stampa. Pertanto, il numero è interdipendente. Un bloccaggio corri­spondente è incorporato nell’interfaccia utente grafica e descritto come descrizione comando (tool­tip).

Se scegliete 1 o più di 2 frenafogli, questi vengono posizionati al centro del foglio da stampa. In que­sto caso, per le aree libere orizzontali potete selezionare solo il valore 0 o 2. È corrispondentemente inverso se viene prima immesso il numero delle aree libere orizzontali.

Scheda «Posizionamento»

Per «Ottimizzazione foglio senza layout predefinito», può essere inoltre specificato il posizionamento, vale a dire il punto di partenza in base al quale gli ordini singoli vengono allineati sul foglio da stampa.

Con il primo taglio di fronte al bordo di marginatura deve normalmente essere tagliato il maggior numero possibile di elementi. Questa possibilità d’impostazione variabile fa in modo che possiate adattare la procedura di ottimizzazione alle vostre esigenze.

Nell’ottimizzazione i blocchi di montaggio vengono raggruppati per dimensione. I blocchi di montag­gio correlati con le stesse dimensioni formano una cosiddetta «Striscia». Quando è possibile, i blocchi di montaggio più grandi vengono sempre posizionati più a sinistra. Normalmente, il posizionamento inizia in basso a sinistra. Qualora necessario, potete modificare il punto di partenza per l’ottimizza­zione orizzontale e verticale.

Direzione posizionamento primaria

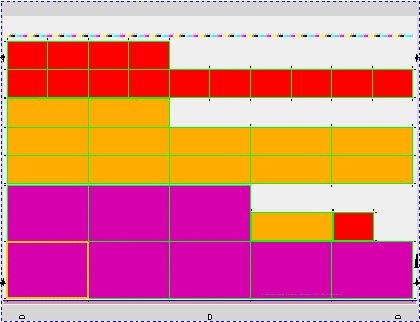

«Orizzontale»: L’ottimizzazione foglio avviene in strisce orizzontali. Le strisce riempiono sempre tutto lo spazio tra i bordi, prima che inizi una nuova striscia.

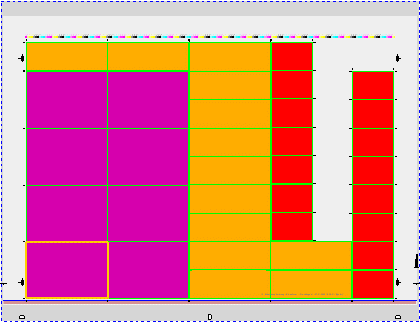

«Verticale»: L’ottimizzazione foglio avviene in strisce verticali. Le strisce riempiono sempre tutto lo spazio tra i bordi, prima che inizi una nuova striscia.

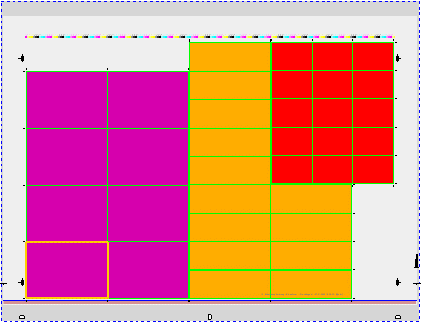

«Generale»: L’ottimizzazione foglio avviene in rettangoli (e/o strisce rettangolari). Ciò vuol dire che i blocchi di montaggio delle stesse dimensioni vengono raggruppati il più possibile in rettangoli. Le stri­sce rettangolari non riempiono per lo più tutto lo spazio tra i bordi.

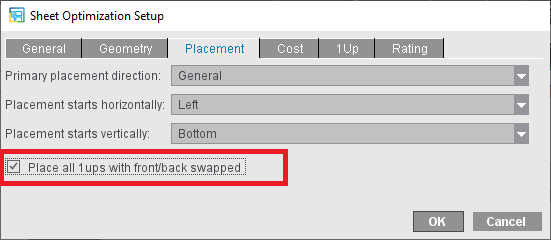

Opzione «Posiziona tutte le duplicazioni bianca/volta scambiate»

Consente di posizionare le facciate recto sul verso e le facciate verso sul recto per tutte le duplica­zioni dell’ordine composto. Questo può essere desiderato p.es. nelle macchine con dispositivo di vol­tura in modo che i prodotti vengano fatti uscire con la facciata recto verso l’alto per evitare che la pila di stampe debba essere girata in un’operazione supplementare.

Questo scambio viene applicato a tutte le duplicazioni dell’ordine composto. Ciò vuol dire che se per la raccolta, vengono caricati degli ordini che sono già stati in parte scambiati, le loro facciate recto e verso vengono nuovamente scambiate.

L’opzione può essere impostata anche nei fogli d’imposizione lastra. Se poi in «Generale», si attiva l’opzione «Usa parametri ottimizzazione dal foglio d’imposizione lastra» le impostazioni di posiziona­mento definite qui nell’ordine vengono disattivate e viene visualizzata l’impostazione fatta prima nel foglio d’imposizione lastra.

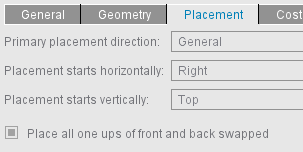

Se nell’ordine composto vengono caricati più fogli d’imposizione lastra con impostazioni diverse, questo viene contrassegnato da un quadrato grigio nel campo d’opzione.

Nota: Se lavorate inoltre con l’opzione «Considera separazioni», può in certi casi accadere che l’ordine composto non possa essere elaborato se, dopo lo scambio, i colori impostati per la facciata recto e la facciata verso non concordano più con le impostazioni per le sepa­razioni.

Scheda «Costi»

Corrisponde ai parametri costi per l’ottimizzazione del foglio (vedi Parametri costi per l’ottimizzazione del foglio) con possibilità d’immissione addizionale per la macchina da stampa per tariffa oraria e produttività (fogli per ora).

Nota: I parametri dei costi non vengono letti dalla MDS, bensì dovete definirli qui voi stessi.

Scheda «Duplicazione»

Numero massimo di copie duplicazione

Consente di limitare al valore indicato il numero massimo di copie duplicazione su un foglio di stampa (l’opzione è disattivata standard).

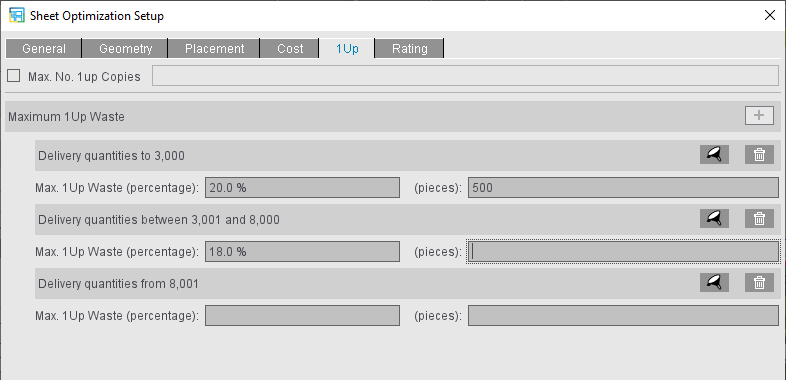

Criterio di valutazione «Scarto massimo duplicazioni»

Se all'interno di un ordine sono presenti quantità di consegna molto differenti, nelle parti di ordine con quantità di consegna basse possono verificarsi molti scarti. Con il criterio di valutazione «Scarto massimo duplicazioni» è possibile definire, in funzione della quantità di consegna, la quantità mas­sima di scarti consentita per duplicazione.

1.Facendo clic sul segno del più, è possibile aggiungere un criterio di valutazione.

2.Definite innanzitutto la quantità di consegna per la quale devono valere le impostazioni dello scarto duplicazione.

Ciò consente di controllare lo scarto massimo della duplicazione in funzione della quantità di consegna. Ad esempio, è possibile che con una quantità di consegna piccola si desideri un valore assoluto inferiore e desiderare un valore percentuale inferiore quando la quantità di con­segna è maggiore. Se desiderate che il criterio venga applicato indipendentemente dalla quan­tità di consegna, nella finestra di dialogo  «Modifica quantità di consegna» mantenete l’imposta­zione predefinita da 1 a infinito.

3.Inserite i valori per lo scarto massimo in percentuale della quantità di consegna e/o del valore massimo assoluto. Durante l’ottimizzazione viene quindi utilizzato quello dei due valori che produce lo scarto minore rispetto alla quantità di consegna desiderata.

Esempio: valori immessi «pezzi = 500» e «percentuale = 20»
Per una quantità di consegna desiderata pari a 500 pezzi viene utilizzata la percentuale indicata, il che significa che lo scarto massimo prodotto potrebbe essere di 100 pezzi.
Per una quantità di consegna desiderata pari a 3000 pezzi, è il valore indicato di 500 pezzi che si applica, poiché l’indicazione percentuale sarebbe più alta con 600 pezzi.

Se la quantità di consegna è superiore a 3000, ma massimo 8000 pezzi, viene sempre utilizzato il valore percentuale del 18% poiché non è specificato alcun valore pezzo.
Per una quantità di consegna superiore a 8000 pezzi, lo scarto massimo duplicazioni non viene con­siderato poiché in entrambi i campi non è specificato alcun valore.

Scheda «Valutazione»

Per la valutazione del foglio da stampa, potete definire uno o più criteri di valutazione secondo le vostre esigenze individuali facendo clic sul pulsante Più (+). I risultati di questi criteri di qualità ven­gono visualizzati nel passo «Risultati», nella tabella sotto «Risultato dell’ottimizzazione» come anche nel rapporto HTML.

Nota: Tra i parametri di ottimizzazione del foglio creati con Prinect Signa Station, versione 2020, potete anche esserci il criterio «Estensione della scadenza» (numero massimo di giorni che possono esserci al massimo tra i differenti ordini). Nella versione 2020.10, questo criterio è stato sostituito con «Scadenza».

	Un clic sul pulsante Più (+) attiva un criterio di valutazione che può essere adat­tato secondo le vostre esigenze. Potete creare più criteri differenti.
	Dai criteri con possibilità di filtraggio possono essere creati anche più criteri dello stesso tipo, p.es. per definire differenti comportamenti per diverse tirature di foglio o quantità di consegna.
	Un clic sul pulsante Cestino disattiva e rimuove il criterio di valutazione.
	I criteri possono essere ponderati da «Molto bassa» a «Molto alta». Questa indi­cazione di stato decide al momento del calcolo l’importanza con la quale deve essere preso in considerazione il criterio di valutazione nell’ottimizzazione. Nei risultati, questo non cambia il risultato individuale indicato nella colonna con­cernente, ma il risultato totale del foglio.
	L’opzione «Veto» non modifica lo stato di un criterio di valutazione, bensì si rife­risce all’indicazione «Semaforo»: Se per esempio un valore veto è «rosso», anche il risultato totale viene rappresentato in «rosso».

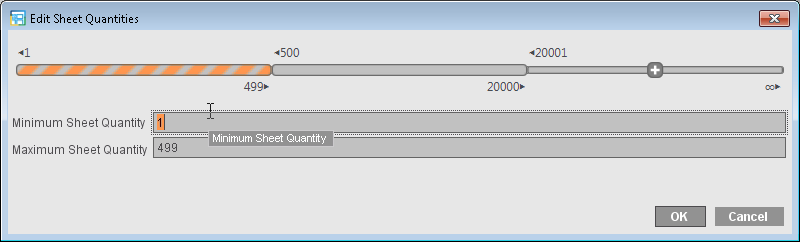

	Modifica tirature fogli/Modifica quantità di consegna Se aggiungete un criterio di valutazione del tipo «Utilizzazione volume» o «Dupli­cazioni multiple», la finestra di dialogo «Modifica tirature fogli» o «Modifica quan­tità di consegna» si apre automaticamente. Se come valore minimo immettete «1» e lasciate vuoto il campo per il valore mas­simo, il criterio varrà per l’intervallo totale indipendentemente dalla tiratura/quantità di consegna. In questo caso, non potrete creare altri criteri di questo tipo. L’intervallo impostato viene rappresentato tratteggiato. Se viene indicato solo un intervallo parziale, p.es. una tiratura tra 500 e 20.000, potete creare altri criteri di questo tipo per gli intervalli restanti facendo di nuovo clic sul pulsante Più (+). In questo caso, alla sua apertura la finestra di dialogo visualizza l’intervallo già dotato di un criterio e che non può più essere collegato con questo nuovo criterio. Gli intervalli non ancora collegati ad un criterio sono riconoscibili per la presenza di un segno Più (+). All’interno degli intervalli ancora liberi potete selezionare degli intervalli parziali per il nuovo criterio immettendo un valore minimo e mas­simo o selezionare l’intervallo completo facendo clic sul segno Più (+). Facendo clic sull’icona Filtro in uno dei criteri potete aprire la finestra di dialogo «Modifica tirature fogli» o «Modifica quantità di consegna» e far apparire tratteg­giato l’intervallo impostato per questo criterio.

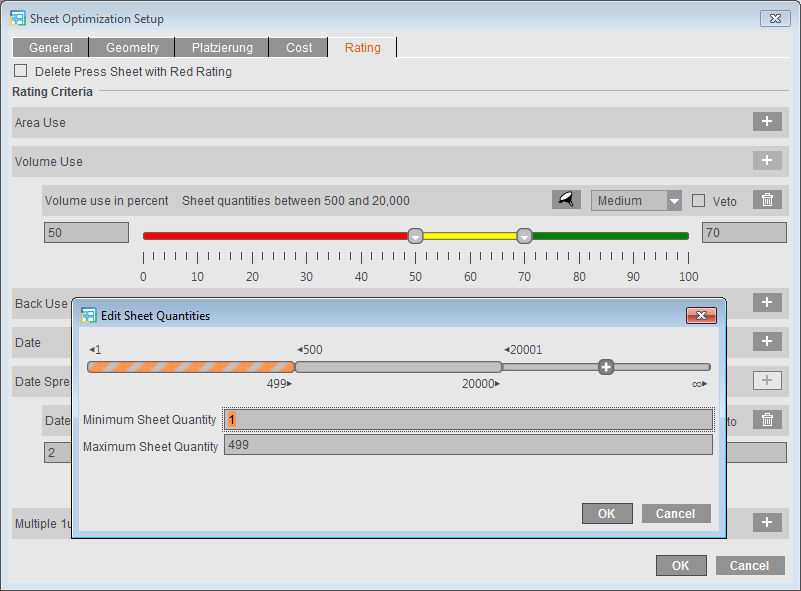

Nella scheda «Valutazione» potete impostare dei valori di soglia per i cosiddetti stato semaforo «giallo» e stato semaforo «rosso».

Il regolatore scorrevole dispone di due «maniglie» delle quali solo una alla volta può essere attiva. La maniglia attiva viene contrassegnata con un bordo colorato. Per attivare una maniglia è sufficiente spostarla, farci clic sopra, o fare clic nel campo di testo corrispondente.

Oltre che spostandola è anche possibile modificare la posizione della maniglia attiva facendo clic sul regolatore scorrevole.

La maniglia di sinistra permette di modificare il valore di soglia per lo stato rosso e la maniglia di destra il valore di soglia per lo stato giallo.

Le posizioni del regolatore scorrevole e i valori nei campi di testo corrispondono a vicenda.

Risultati della valutazione

Nota: Per l’Ottimizzazione foglio senza layout predefinito, la percentuale si riferisce al risul­tato della valutazione per l’intero foglio da stampa. Per l’Ottimizzazione foglio con layout predefinito e l’Ottimizzazione foglio packaging, la percentuale si riferisce al layout predefi­nito ovvero alla fustella. Ciò vuol dire che da un layout interamente riempito ne risulta una utilizzazione di superficie del 100% anche se il foglio da stampa non è stato completamente utilizzato. Questa differente valutazione a seconda del tipo di ottimizzazione vale per tutti i criteri di qualità ad eccezione dell’estensione della scadenza.

La posizione dei semafori ed i valori sono indicati nella lista dei fogli da stampa del rapporto HTML nel passo di lavoro «Risultati». La «Valutazione» nel rapporto corrisponde alla valutazione globale che viene calcolata da tutti i criteri di valutazione definiti secondo il grado della loro ponderazione.

Accanto, nella lista dei fogli da stampa, come anche nel rapporto, vengono visualizzati i risultati per ogni singolo criterio di qualità definito. Di conseguenza, la colonna «Duplicazioni multiple» potrà apparire più volte qualora il criterio sia definito per differenti quantità di consegna. Al contrario, anche se il criterio «Utilizzazione volume» può essere definito più volte, esso viene visualizzato una sola volta (nell’utilizzazione del volume adeguato per il foglio ottimizzato).

Visualizzazione nel passo di lavoro «Risultati» nella lista dei fogli da stampa:

Nota: Per far sì che i criteri vengano visualizzati nel rapporto, essi devono essere aggiunti alla tabella della lista dei fogli da stampa tramite «Seleziona colonne tabella». Vengono visualizzate solo le colonne per le quali sono attivati dei criteri.

Visualizzazione nel rapporto HTML:

Cancella foglio da stampa con valutazione rossa

Se l’opzione «Cancella foglio da stampa con valutazione rossa» è attivata, i fogli da stampa che si tro­vano al di sotto del valore di soglia di sinistra, ossia nella zona rossa, vengono automaticamente rimossi dall’ordine composto.

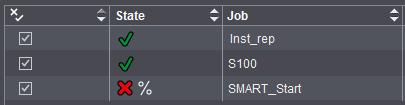

Al momento dell’ottimizzazione ricevete un messaggio di avvertimento e, nel passo di lavoro «Risul­tati», gli ordini rimossi vengono contrassegnati corrispondentemente nella colonna «Stato» della lista delle duplicazioni.
