Wie stelle ich eine Verbindung zu Prinect CP2000 Center her?

Damit der Prinect Integration Manager/Prinect Pressroom Manager die Auftragsdaten zur Druckma­schine senden kann, muss eine Verbindung hergestellt werden. Dazu muss auf jeder "Seite" definiert werden, um welche Maschine es sich handelt. Dies geschieht über die so genannte "Arbeitsplatz-ID" und den "Gerätenamen".

Hinweis: In dieser Anleitung beschreiben wir nur die Online-Anbindung einer Prinect CP2000 Center-Druckmaschine. Einen Gesamtüberblick über die Anbindungsvarianten siehe Maschinen anbinden.

Vorgehensweise

1.Am Prinect Integration Manager/Prinect Pressroom Manager müssen Sie über den "CDM" (Cen­tral Device Manager) ein neues CDM-Gerät anlegen.

Beispiel: Druckmaschine "XL105-8P" am Prinect Integration Manager/Prinect Pressroom Manager anlegen

2.Am Prinect CP2000 Center den entsprechenden Datenspei-cher konfigurieren

3.Synchronisation der BDE-Konfiguration mit der Druckma-schine

4.Am Prinect CP2000 Center das Farbmessdatenverzeichnis konfigurieren (nur bei Anbindung von Prinect Axis Control I)

Beispiel: Druckmaschine "XL105-8P" am Prinect Integration Manager/Prinect Pressroom Manager anlegen

1.Starten Sie das Prinect Cockpit.

2.Wechseln Sie in das Menü "Administration > Einstellungen > System" und markieren den Rech­ner, auf dem der Prinect Integration Manager/Prinect Pressroom Manager installiert wurde.

3.Selektieren Sie die Engine "CDM".

4.Öffnen Sie mit der rechten Maustaste das Kontextmenü und wählen Sie den Menüpunkt "Gerät hinzufügen" aus.

Der Geräteassistent wird geöffnet.

Geräteassistent - Allgemein

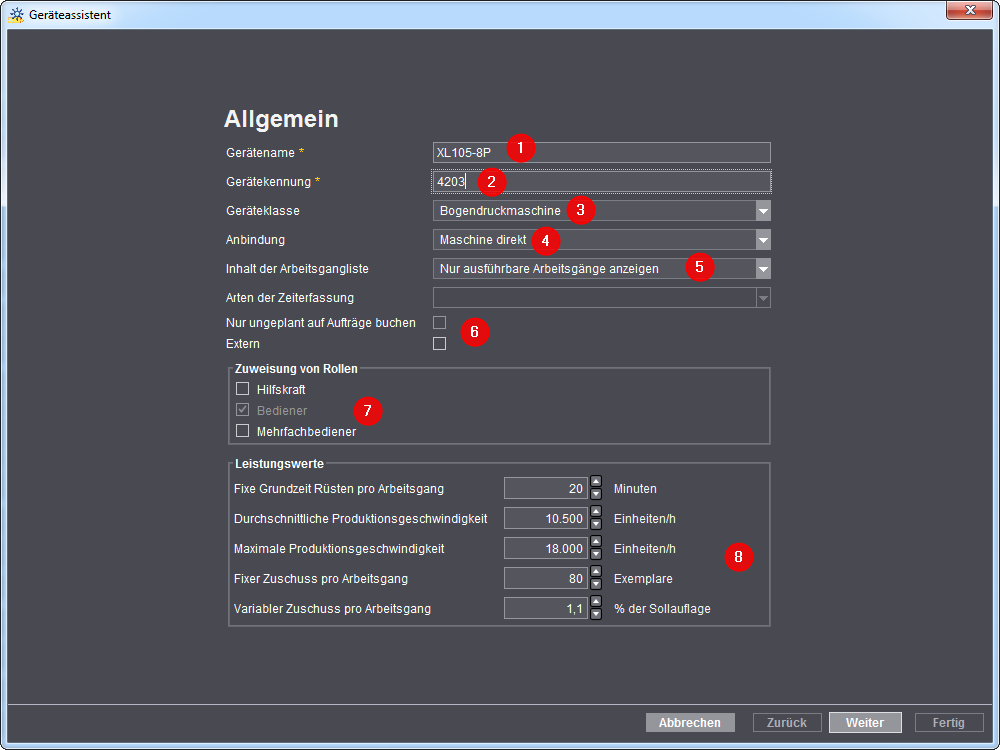

5.Geben Sie unter "Gerätename" die Bezeichnung für die Maschine ein, die Sie anbinden möchten (1). In unserem Beispiel ist dies "XL105-8P".

·Diese Bezeichnung müssen Sie später bei dem Attribut "WP_Name1" auf Prinect CP2000 Center-Seite als Gerätebezeichnung eingeben.

·Die Bezeichnung des Arbeitsplatzes/Maschine im Prinect-Workflow muss eindeutig sein. Es dürfen maximal 30 Zeichen verwendet werden. Diese Bezeichnung dient als Identifi­kation der Maschine für die Anwender im gesamten Prinect-Workflow (zum Beispiel im Scheduler und im Analyze Point).

6.Geben Sie eine Gerätekennung (DeviceID) ein (2). In unserem Beispiel ist dies "4203".

·Die Gerätekennung darf nur die Zeichen [a-z], [A-Z], [0-9] enthalten.

·Wenn die Gerätekennung schon vergeben ist, erscheint ein Hinweis und Sie müssen eine neue eingeben.

·Die Gerätekennung dient der eindeutigen Zuordnung der Maschine in Ihrem Prinect-Workflow. Die Gerätekennung muss mit dem MIS (zum Beispiel Prinect Prinance) abge­glichen werden.

7.Wählen Sie in der Auswahlliste "Geräteklasse" den Listeneintrag "Bogendruckmaschine" aus (3).

8.Wählen Sie in der Auswahlliste "Anbindung" den Listeneintrag "Maschine direkt" aus (4).

9.Wählen Sie in der Auswahlliste "Inhalt der Arbeitsgangliste" den gewünschten Eintrag aus (5).

In diesem Beispiel "Ausführbare und eingeplante Arbeitsgänge anzeigen". Welche Auswirkungen die Auswahl hat, wird im Allgemeine Gerätekonfiguration ausführlich beschrieben.

10.Deaktivieren Sie die Option "Extern" (6).

11.Als Nächstes definieren Sie die Rollen (7). Das bedeutet, Sie definieren, wer sich alles an der Maschine anmelden kann. Die Rolle "Bediener" ist standardmäßig aktiviert und kann auch nicht deaktiviert werden.

Aktivieren Sie die Rolle "Hilfskraft", wenn an der Maschine außer dem Bediener auch noch Hilfs­kräfte mitarbeiten.

Aktivieren Sie die Rolle "Mehrfachbediener", wenn an der Maschine ein Mitarbeiter arbeitet, der gleichzeitig an einer anderen Maschine arbeitet. Das ist bei Druckmaschinen in der Regel nicht der Fall. Der Mehrfachbediener wird vorwiegend für Weiterverarbeitungsmaschinen verwendet.

Eine nähere Erläuterung zu den Rollen finden Sie im Allgemeine Gerätekonfiguration.

12.Im Bereich "Leistungswerte" (8) müssen Sie keine Änderungen vornehmen. Es werden hier, abhängig von der gewählten Geräteklasse, Standardwerte aus dem Master Data Store eingetra­gen. Die hier eingetragenen Standardwerte werden nur bei einem neu angelegten Arbeitsgang als Vorlage für die Berechnung der Produktionszeiten herangezogen. Diese berechneten Pro­duktionszeiten werden dann im Scheduler bei der Verplanung des Arbeitsgangs berücksichtigt. Bei einem Prinect-Workflow mit einem Management Information System (MIS) werden die Pro­duktionszeiten vom MIS geliefert.

Die "Leistungswerte" sind außerdem im Planungsassistenten von Bedeutung. Anhand dieser Werte wird, sofern keine MIS Informationen vorhanden sind, die Länge eines Arbeitsganges berechnet. Näheres zum Planungsassistenten siehe Planungsassistent.

Maximale Produktionsgeschwindigkeit:

Die hier eingetragene Geschwindigkeit wird im Analyze Point bei der Berechnung des Geschwindigkeits-Index verwendet. Siehe Geschwindigkeits-Index.

13.Klicken Sie auf "Weiter".

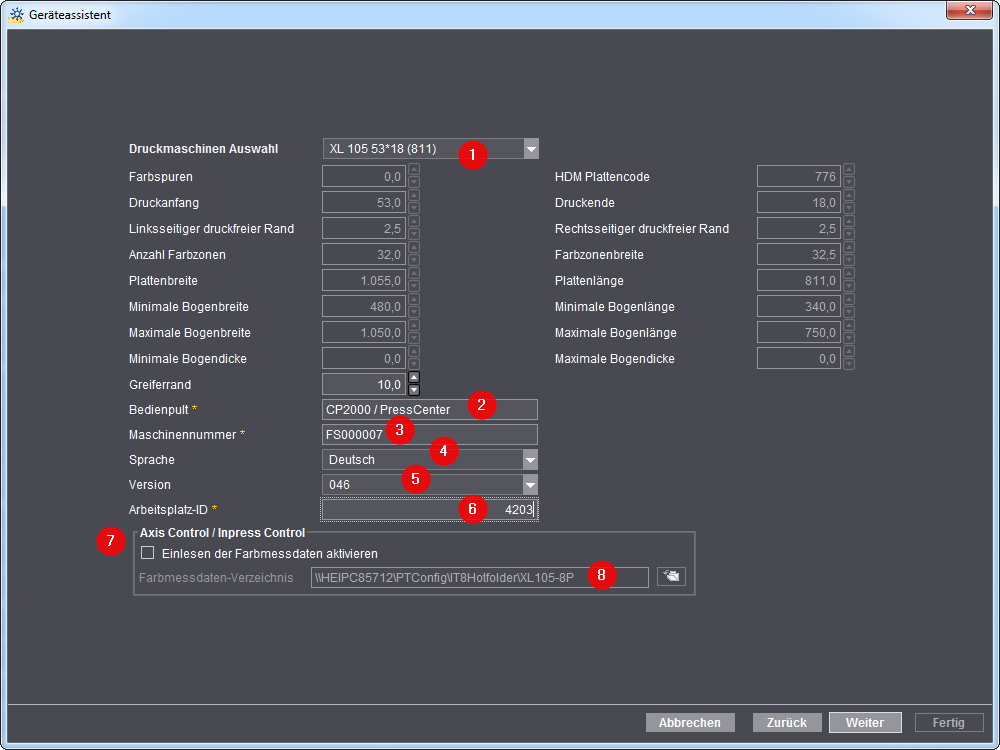

14.Wählen Sie die Druckmaschine aus, die Sie anbinden möchten (1).

15.Wählen Sie im Bereich "Bedienpult" den Eintrag "CP2000/PressCenter" aus (2).

16.Geben Sie unter "Maschinennummer" die tatsächliche Maschinennummer der Maschine ein (3).

Die Maschinennummer wird benötigt, um im Analyze Point die Farbmessdaten auswerten zu können.

Die Maschinennummer müssen Sie zuvor am Leitstand der Druckmaschine ablesen.

17.Wählen Sie unter "Sprache" die Sprache aus, die auch an der Druckmaschine (Prinect CP2000 Center) vorhanden ist (4).

Die Auswahl der Sprache ist bei der automatischen Generierung der Export-XML-Datei von Bedeutung. Diese XML-Datei beinhaltet alle, der Druckmaschine zugewiesenen, Operationen (BDE-Meldungen) sowie die Personaldaten und wird später an Prinect CP2000 Center impor­tiert. Die Operationen (BDE-Meldungen) werden am Prinect CP2000 Center in der Sprache angezeigt, die Sie hier einstellen.

18.Geben Sie unter "Version" die Prinect CP2000 Center-Version ein, die auf Ihrer Druckmaschine installiert ist (5).

19.Geben Sie im Bereich "Arbeitsplatz-ID" eine Zahl (Arbeitsplatznummer) ein (6).

Dies ist die eindeutige Kennnummer des Arbeitsplatzes in Ihrem Prinect-Workflow. Die Zahl darf maximal 6 Zeichen lang sein und nur aus Ziffern bestehen.

Diese "Arbeitsplatz-ID" müssen Sie später auch auf Prinect CP2000 Center-Seite im Attribut "WP_Id1" eingeben.

20.Aktivieren Sie im Bereich "Axis Control/Inpress Control/Inspection Control" die Option "Einle­sen der Farbmessdaten aktivieren" (7).

Sie müssen die Option nur aktivieren, wenn Sie ein Prinect Axis Control I an der Druckmaschine angebunden haben.

21.Geben Sie danach das Farbmessdaten-Verzeichnis ein (8).

Für jede Druckmaschine mit einem Prinect Axis Control I muss ein eigenes Farbmessdaten-Ver­zeichnis definiert werden. In dieses Farbmessdaten-Verzeichnis werden dann die von Prinect Axis Control I generierten Farbmessdaten (IT8-Datei) gespeichert. Standardmäßig ist immer das Verzeichnis "\\<Prinect Manager-Servername>\PTConfig\IT8Hotfolder\<Gerätename> defi­niert".

Am Leitstand Prinect CP2000 Center müssen Sie dann noch den Farbdatenexport konfigurieren.

22.Klicken Sie auf den Button "Weiter".

Als Nächstes definieren Sie die Anzahl der Druckwerke.

Hier "modellieren" Sie sich Ihre Druckmaschine nach. Dies ist notwendig, da beim Auftragsein­gang anhand dieses "Modells" berechnet wird, wie viele Druckgänge an der Druckmaschine für den Auftrag notwendig sind. Wenn Sie zum Beispiel eine 8-Farben-Druckmaschine ohne Wende­einrichtung haben, und ein 4/4-Auftrag gedruckt werden soll, benötigen Sie zwei Druckgänge. Mit einer Wendeeinrichtung nur einen Druckgang.

23.Stellen Sie mit den Pfeiltasten die Anzahl der Druckwerke ein, die Ihre ausgewählte Maschine besitzt.

24.Klicken Sie auf den Button "OK".

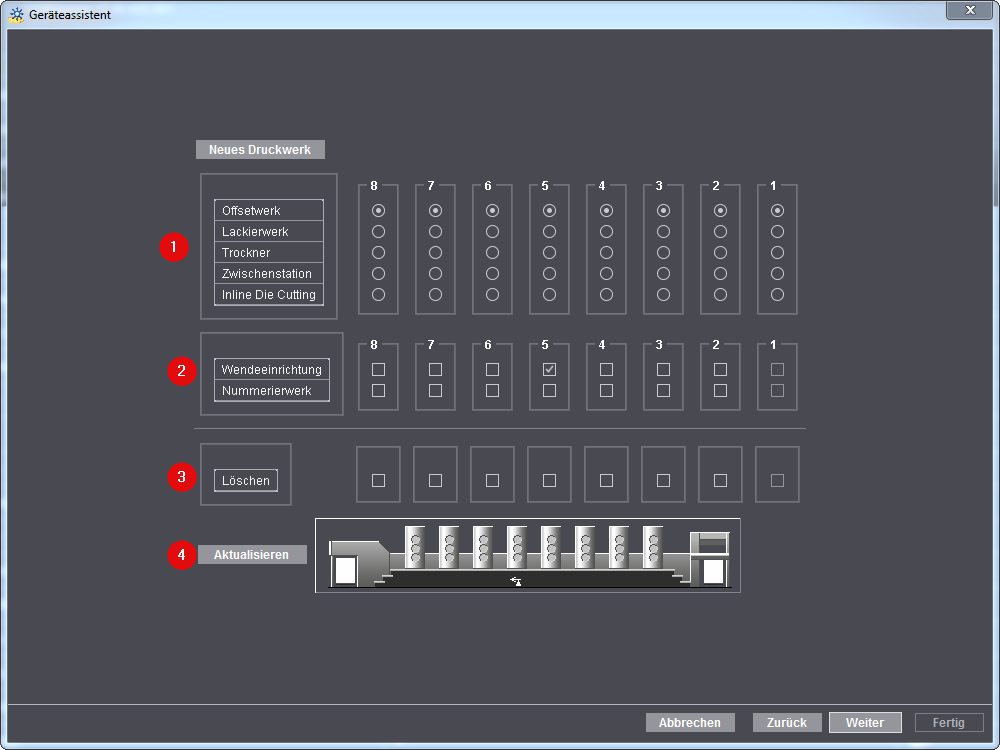

Als Nächstes müssen Sie die Art der Druckwerke definieren (1), indem Sie in den entsprechen­den Kreis klicken (schwarzer Punkt im Kreis).

25.Definieren Sie, ob das Druckwerk eine Wendeeinrichtung und/oder ein Nummerierwerk hat (2). Klicken Sie dazu in das entsprechende Rechteck.

26.Zum Löschen eines Druckwerkes müssen Sie im Bereich "Löschen" (3) das entsprechende Druckwerk selektieren (Haken im Kästchen).

27.Klicken Sie danach auf den Button "Aktualisieren" (4). Das zuvor markierte Druckwerk wird gelöscht.

28.Klicken Sie auf "Weiter" (6).

Geräteassistent - Zuweisung von Operationsgruppen

Als Nächstes weisen Sie dem Gerät die gewünschten Operationsgruppen (Kostenarten-Gruppen) zu. Das bedeutet, dass Sie hier definieren, welche Operationen (BDE-Meldungen) für dieses Gerät erfasst werden können.

Hinweis: In Abhängigkeit von der zuvor ausgewählten Geräteklasse sind einige Operations­gruppen schon standardmäßig zugeordnet (2).

29.Weisen Sie der Maschine die benötigten Operationsgruppen (Kostenarten-Gruppen) zu.

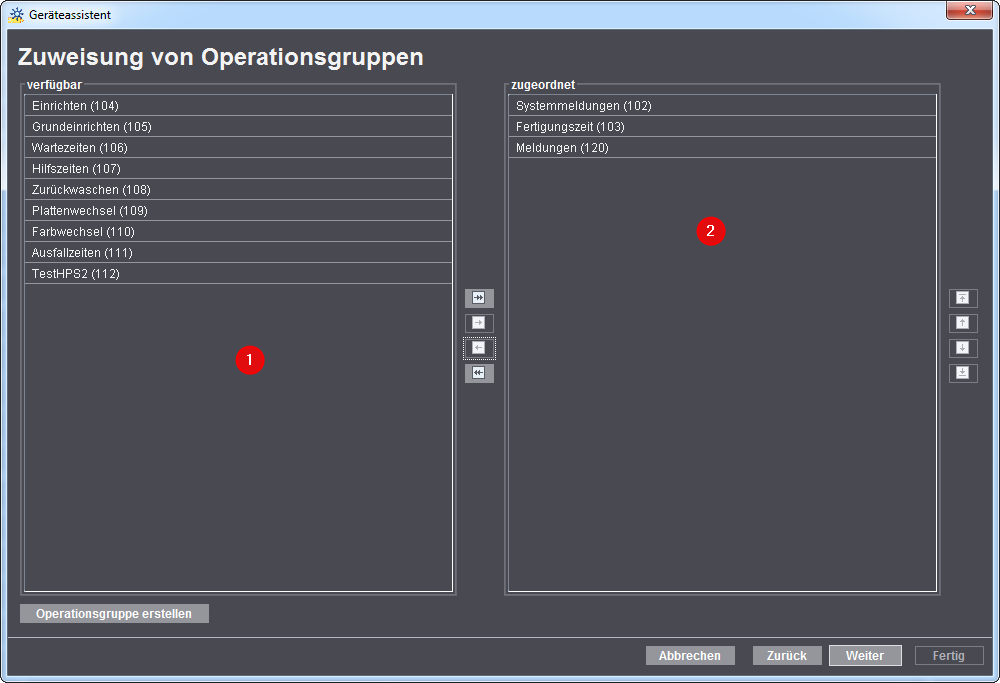

Das heißt, Sie müssen die benötigten Operationsgruppen aus dem Bereich "Verfügbar" (1) dem Bereich "Zugeordnet" hinzufügen (2). Oder Sie verschieben nicht benötigte Operationsgruppen aus dem Bereich "Zugeordnet" in den Bereich "Verfügbar".

Es werden alle Operationsgruppen angezeigt, die bereits im MDS angelegt sind und mindestens eine Operation (BDE-Meldung) zugewiesen bekommen haben. Eine ausführliche Beschreibung finden Sie im Operationen (BDE-Meldungen).

30.Klicken Sie auf den Button "Weiter".

Geräteassistent - Zuweisung der Operationen

Als Nächstes definieren Sie, welche Meldungen der Bediener und, wenn zuvor aktiviert, die Hilfskraft und der Mehrfachbediener erfassen können. Dazu wählen Sie die entsprechende Rolle und definieren dann für jede Operationsgruppen (Kostenarten-Gruppen) die gewünschten Operationen (BDE-Mel­dungen).

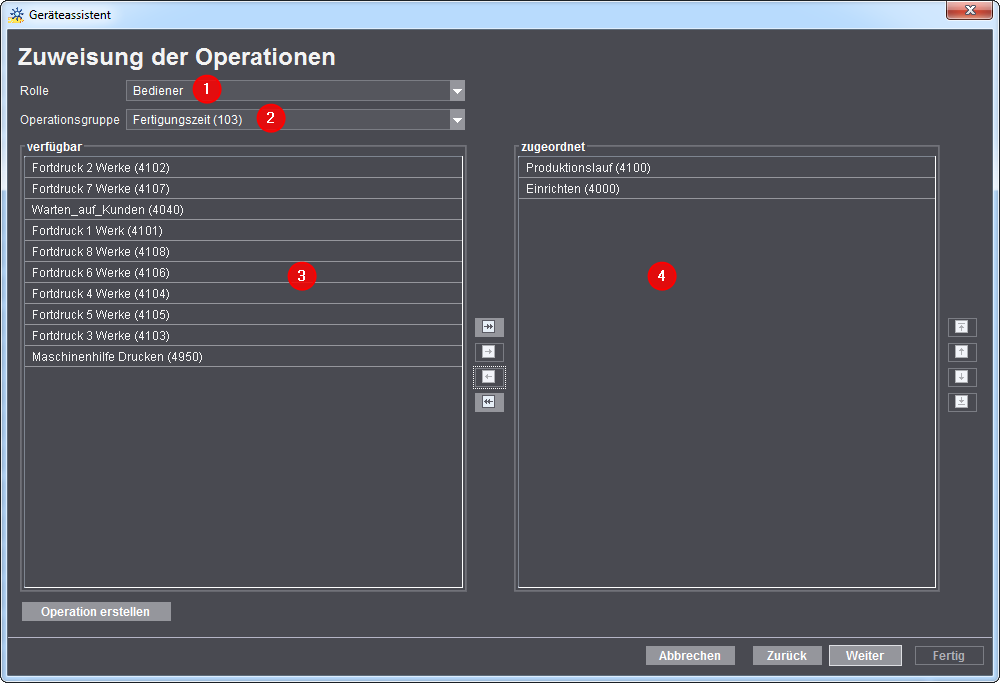

31.Wählen Sie im Bereich "Rolle" den "Bediener" aus (1).

32.Wählen Sie eine Operationsgruppe (Kostenarten-Gruppe) aus (2).

Im Bereich "zugeordnet" werden nun alle bereits zugeordneten Operationen (BDE-Meldungen) der zuvor ausgewählten Kostenarten-Gruppe (Operationsgruppe) angezeigt (4).

33.Sie müssen nun die benötigten Operationen aus dem Bereich "Verfügbar" (3) dem Bereich "Zugeordnet" (4) hinzufügen. Oder Sie verschieben nicht benötigte Operationen aus dem Bereich "Zugeordnet" in den Bereich "Verfügbar".

Hinweis: Eine Operation darf immer nur einer Operationsgruppe zugewiesen werden.

Hinweis: Wenn Sie mehr als 12 Operationen pro Operationsgruppe definieren, erscheint eine Meldung, dass das Prinect CP2000 Center maximal 12 Operationen anzeigen kann. Sie können diese Meldung dann bestätigen oder aber die Anzahl der Operationen auf maximal 12 reduzieren.

34.Wiederholen Sie die Arbeitsschritte, bis Sie für jede Rolle und jede Operationsgruppe die benö­tigten Operationen zugewiesen haben.

35.Klicken Sie auf "Weiter".

Geräteassistent - Zuweisung von Benutzergruppen

Als Nächstes müssen Sie dem "Bediener" und, wenn zuvor aktiviert, der "Hilfskraft" und dem "Mehr­fachbediener" eine oder mehrere Benutzergruppen zuweisen. Hinter jeder Benutzergruppe verbergen sich Benutzer, die zuvor angelegt und dieser Benutzergruppe zugewiesen wurden. Alle Benutzer die­ser Benutzergruppe dürfen sich dann an der Maschine/Data Terminal als Bediener oder Hilfskraft an diesem Gerät anmelden.

Wie Sie einen neuen Benutzer anlegen und einer Benutzergruppe zuweisen, können Sie im Wie lege ich ein neues Benutzerkonto an? nachlesen.

36.Wählen Sie im Bereich "Rolle" den "Bediener" aus (1).

37.Fügen Sie nun die benötigte Benutzergruppe aus dem Bereich "Verfügbar" (2) dem Bereich "Zugeordnet" (3) zu. Oder Sie verschieben nicht benötigte Benutzergruppen aus dem Bereich "Zugeordnet" in den Bereich "Verfügbar".

Hinweis: Es muss mindestens eine Benutzergruppe zugewiesen werden.

38.Wiederholen Sie die Zuweisung der Benutzergruppe für die Rolle "Hilfskraft" und für "Mehrfach­bediener".

39.Klicken Sie auf "Weiter".

Geräteassistent - Variante anlegen

Als Nächstes können Sie für das Gerät so genannte Varianten definieren. Eine Variante ist bereits immer vordefiniert. Die Auswirkungen und das Anlegen von Varianten ist im Abschnitt Varianten anlegen ausführlich beschrieben.

Für eine Druckmaschine kann zum Beispiel eine Variante mit "Druckwerk" definiert werden und eine zweite Variante mit "Druckwerk" und "Wendeeinrichtung". Dadurch können Sie von der Druckma­schine eine Rückmeldung geben, ob nur geradeaus oder mit Wendung gedruckt wird.

Für das Anlegen einer Variante gehen Sie wie folgt vor:

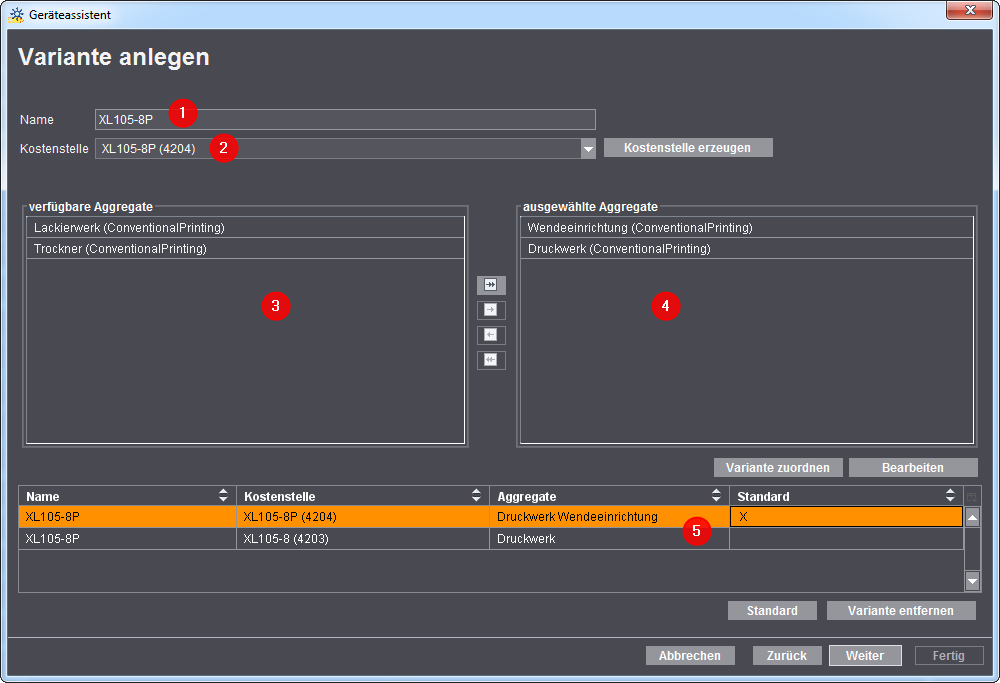

1.Geben Sie unter "Name" den Namen der Variante ein (1).

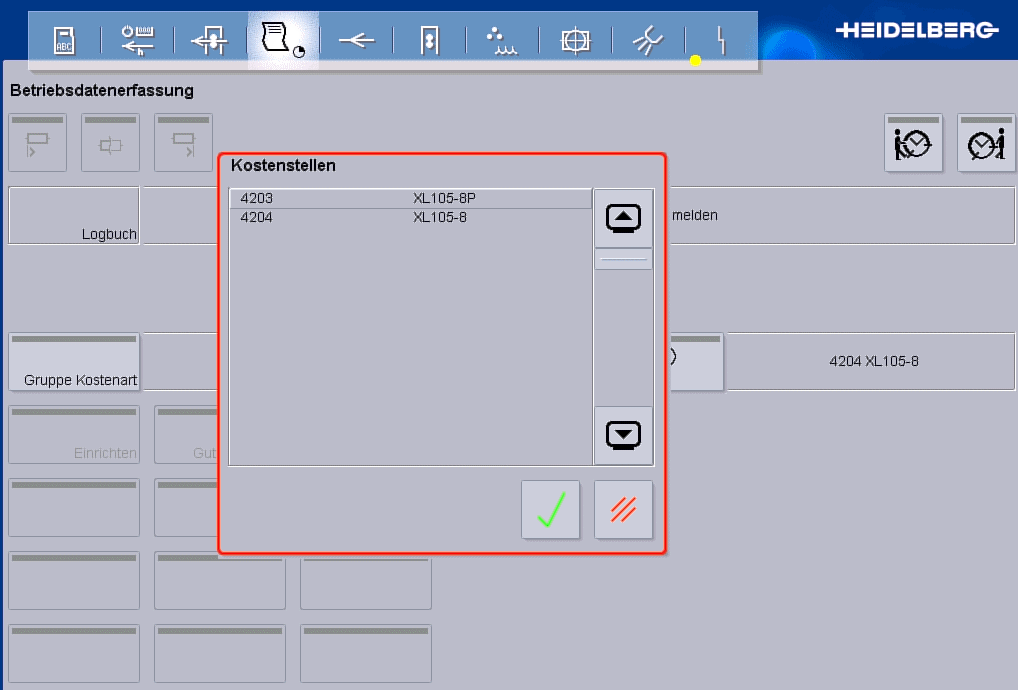

2.Wähle Sie unter "Kostenstelle" (2) die Kostenstelle für die entsprechende Variante aus, die im Geräteassistenten angelegt wurde (siehe Neue Kostenstelle anlegen).

Ist keine entsprechende Kostenstelle vorhanden, können Sie über den Button "Kostenstelle erzeugen", eine Kostenstelle anlegen. Im Regelfall sollten die Kostenstellen im Geräteassistenten erzeugt werden.

3.Wählen Sie im Bereich "verfügbare Aggregate" (3) die benötigten Aggregate aus. Fügen sie diese mithilfe den Pfeiltasten dem Bereich "ausgewählte Aggregate" (4) hinzu.

Ist das benötigte Aggregat nicht vorhanden, legen Sie es im Geräteassistenten unter "Aggregate" an (siehe dazu Aggregate).

4.Klicken Sie auf den Button "Variante zuordnen" und die Variante erscheint im unteren Fenster­bereich (5).

Im Prinect CP2000 Center ist es vor jedem Auftragsbeginn notwendig eine Variante bzw. eine Kostenstelle auszuwählen. Nur dann kann der Auftrag gestartet werden.

Geräteassistent - Zusammenfassung

Es folgt eine Zusammenfassung der Geräteparameter. Hier können Sie nochmals überprüfen, ob das Gerät korrekt konfiguriert wurde. Falls Sie Änderungen vornehmen möchten, gehen Sie über den But­ton "Zurück" bis zum entsprechenden Dialogfenster.

1.Aktivieren Sie gegebenenfalls die Option "Erweiterte Auftragstasche aktivieren".

Eine ausführliche Beschreibung finden Sie im Erweiterte Auftragstasche aktivieren.

2.Aktivieren Sie gegebenenfalls die Option "Palettenzettel aktivieren".

Eine ausführliche Beschreibung finden Sie im Plattenzettel erzeugen.

3.Klicken Sie auf den Button "Fertig".

Das neue Gerät XL105-8P wird nun angelegt.

Damit die Auftragsdaten vom Prinect Integration Manager/Prinect Pressroom Manager an die Druck­maschine gesendet werden können, müssen Sie am Prinect Integration Manager/Prinect Pressroom Manager bei Bedarf noch die für diese Druckmaschine automatisch angelegte Sequenz und die auto­matisch angelegte PPF-Import-Konfiguration anpassen. Bei einem JDF-PPF-Workflow müssen Sie zusätzlich noch eine JDF-Import-Konfiguration anlegen.

Jetzt fehlt nur noch die andere "Seite" (Prinect CP2000 Center).
