•Spiegazione della valutazione dei tempi
•Significato delle categorie e dei tipi di tempo
•Correlazione tra Operazione, Processo di lavoro, Tipo di tempo e Categoria di tempo
•Periodi senza processo di lavoro
La valutazione dei tempi:
•serve per la valutazione dei processi nella vostra azienda.
•vi fornisce una rappresentazione continua dei tempi relativi alla macchina.
•assegna i tempi relativi a tempo di produzione, tempo ausiliario e tempo di inattività.
•rende perfettamente comprensibili i fermi macchina.
Spiegazione della valutazione dei tempi
La valutazione dei tempi scompone lo svolgimento della produzione sulla macchina selezionata (1) nell’intervallo scelto (2). Vengono tenute in considerazione solo le operazioni nell’intervallo selezionato. Il numero di operazioni viene visualizzato nella testata della tabella (3). Una posizione decimale indica che l’operazione è stata elaborata solo parzialmente nel periodo selezionato.
L’analisi dei tempi si riferisce sempre esattamente a una macchina. Se selezionate più macchine, la valutazione dei tempi per più pagine avviene singolarmente per ogni macchina. Tramite i tasti freccia vi spostate tra le valutazioni dei temi per le macchine selezionate.
Nota: La valutazione dei tempi viene aggiornata ogni ora. Ciò significa che non è possibile visualizzare immediatamente i tempi attuali nella valutazione.

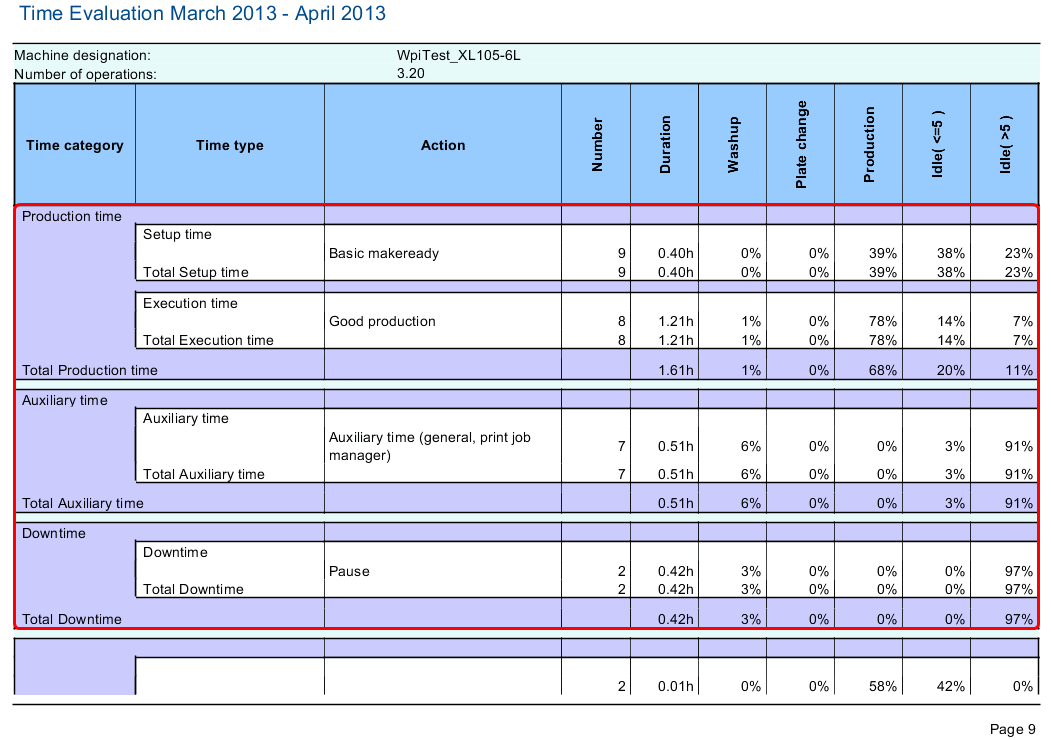

Area superiore della tabella
Nell’area superiore della tabella o all’inizio della tabella di ogni valutazione tempi relativa alle macchine, per ogni processo di lavoro e per ogni tipo e categoria di tempo sono riportate le percentuali degli stati delle macchine registrate. Per il significato delle singole colonne vedi Spiegazione delle colonne.
Nell’area inferiore o alla fine della tabella sono elencati tutti i periodi senza processo di lavoro. Per le possibili motivazioni di un’assegnazione mancante vedi Periodi senza processo di lavoro.
Nota: Le indicazioni dei tempi per lavaggio, cambio lastra, produzione, funzionamento a vuoto <= 5 minuti e funzionamento a vuoto > 5 minuti avviene proporzionalmente in percentuale per ogni processo di lavoro e per ogni tipo e categoria di tempo. In questo modo p.es. «Lavaggio» può avvenire durante l’avviamento di base ma anche nella «Produzione di fogli buoni». Il tempo di lavaggio viene poi valutato in relazione al processo di lavoro.
|
Nome colonna |
Spiegazione |
|---|---|
|
Categoria di tempo |
Gruppo del tipo di tempo. Per ogni categoria di tempo viene rappresentato il tempo totale. |
|
Tipo di tempo |
Indicazione del tipo di tempo che è assegnato al processo di lavoro registrato. |
|
Processo di lavoro |
Nome del processo di lavoro registrato. |
|
Numero |
Numero di ricorrenze di un processo di lavoro nel periodo relativo al rapporto. Se l’inizio o la fine del processo di lavoro sono al di fuori del periodo relativo al rapporto, questo processo di lavoro viene aggiunto al conteggio. |
|
Durata |
Durata di tutti i processi di lavoro identici registrati nel periodo relativo al rapporto in ore industriali. Se l’inizio o la fine del processo di lavoro sono al di fuori del periodo relativo al rapporto, il tempo viene conteggiato proporzionalmente. |
|
Lavaggio |
Durata del periodo dei programmi di lavaggio automatici. Nota: Se il lavaggio procede in parallelo, il totalizzatore dei valori percentuali per le indicazioni di tempo degli stati macchina può essere differente dal 100% |
|
Cambio lastra |
Durata del cambio lastra con sistemi di cambio lastra automatici. Nota: Se il cambio lastra procede in parallelo, il totalizzatore dei valori percentuali per le indicazioni di tempo degli stati macchina può essere differente dal 100% |
|
Produzione |
Durata per la produzione di fogli buoni e fogli di scarto |
|
Funzionamento a vuoto <= 5 minuti |
Fermo o funzionamento a vuoto della macchina fino a un periodo di 5 minuti. |
|
Funzionamento a vuoto > 5 minuti |
Fermo o funzionamento a vuoto della macchina per un periodo superiore a 5 minuti |
Significato delle categorie e dei tipi di tempo
Trovate una spiegazione sulle categorie e sui tipi di tempo in Spiegazione delle categorie di tempo e dei tipi di tempo.
Correlazione tra Operazione, Processo di lavoro, Tipo di tempo e Categoria di tempo
La figura in alto visualizza un esempio di come la registrazione dei tempi viene tradotta sulla macchina.
I Operazioni (messaggi RDE) sono messaggi che vengono definiti dalla macchina. Ciò può essere effettuato manualmente dall’operatore macchina o automaticamente attraverso la macchina.
Gli intervalli tra le operazione vengono «tradotti» in Processi di lavoro . Se viene definita un’operazione, inizia un nuovo processo di lavoro. Questo processo di lavoro termina non appena viene creata l’operazione successiva sulla macchina. Costituiscono un’eccezione le operazioni che non sono assegnate a un processo di lavoro. Ciò vale di norma per le operazioni automatiche. In questo caso, dopo l’attivazione dell’operazione, il tempo viene aggiunto al vecchio processo di lavoro.
Successivamente, i processi di lavoro sono visibile nel Collaboratori dell’operatore macchina e forniscono indicazioni sulla lunghezza delle attività.
Ogni processo di lavoro è assegnato a un Tipo di tempo e ogni tipo di tempo ad una Categoria di tempo. La suddivisione in tipi e categorie di tempo serve a rendere visibili i tempi produttivi e non produttivi sulla macchina.
Periodi senza processo di lavoro
Può verificarsi che alcuni tempi non abbiano alcuna assegnazione ad una categoria di tempo, un tipo di tempo e un processo di lavoro. Tutti i tempi senza assegnazione sono visibili alla fine della tabella di ogni valutazione dei tempi.
Un assegnazione mancante può avere le seguenti cause:
•La macchina era accesa senza che alcun ordine venisse elaborato o un’operazione fosse stata creata.
•I processi di lavoro non hanno alcuna assegnazione a un tipo di tempo.
In questo caso, il processo di lavoro è già creato e voi dovete procedere alla sua assegnazione ad un tipo di tempo. A questo riguardo, vedi Modifica / Crea un tipo di tempo.
•I processi di lavoro hanno un’assegnazione a un tipo di tempo ma nessuna assegnazione a una categoria di tempo.
In questo caso dovete assegnare il tipo di tempo a una categoria di tempo. A questo riguardo, vedi Modifica / Crea un tipo di tempo.
•I tempi non hanno alcun processo di lavoro definito.
Spiegazione: Le operazioni (messaggi RDE), che vengono definite automaticamente dalla macchina (p.es. lavaggio automatico), non hanno di norma alcuna assegnazione a un processo di lavoro. È altresì corretto, poiché tali messaggi non devono attivare nessun altro nuovo processo di lavoro, bensì essere aggiungi ai precedenti.
Se tuttavia questi messaggi vengono definiti senza riferimento all’operazione, i tempi non hanno assegnazione. Un esempio tipico è il rilavaggio della macchina al termine della settimana.
Nota: Se lavorate spesso senza un riferimento all’ordine, definite un nuovo processo di lavoro. Procedete nel modo seguente:
1.Definite un nuovo processo di lavoro per questi lavori (p.es. «Tempo ausiliario (generale)»).
Vedi Creazione di un nuovo processo di lavoro).
2.Definite un’operazione correlata (messaggio RDE) e assegnate all’operazione il processo di lavoro creato in precedenza.
Vedi Creazione di una nuova operazione (messaggio RDE).
3.Assegnate la nuova operazione alle macchine per le quali deve essere registrato il processo di lavoro. Solo successivamente l’operazione compare sulla macchina.
Vedi Assegnazione di operazioni.
(4).Se l’operazione non compare sulla macchina, risincronizzate la configurazione RDE.
Vedi Esecuzione della sincronizzazione.
Ora, l’operazione è visibile sulla macchina e può essere definita dall’operatore. L’operazione deve sempre essere definita prima del relativo lavoro, in modo che i tempi vengano registrati correttamente.
