非数字标签印刷机“版式设置”标签页

本标签页中的可用选项已根据在热文件夹模式中连接了 Prinect Production 的标签印刷机进行了调整。另见连接非数字窄幅标签印刷机。也就是说，不会显示与跟机型无关的选项。其他选项也将作相应调整。

提示：因为在这种情况下无法直接连接印刷机，也无法打开机器专用数据。因此必须检查此处设置的参数，比如卷材宽度，是否与印刷机上的设置一致。

"纸张"选择列表

列表中仅显示预定义的纸张类型（卷材）。纸张类型在设置印刷机时预安装。

"宽度"选择列表

卷材宽度取决于设置的纸张类型。

提示：默认创建的印刷材料定义的卷材宽度为 340 mm。手动可创建卷材宽度最大达 755 mm，段长最大 1270 mm 的印刷材料。

"版式"区域

“使用 CFF2 文件”选项

如果勾选了该选项并打开了一个标签文档和一个匹配的 CFF2 模切版文件，则在“版式”区域中只能操作“重复”选项。

通过该设置可以导入 CFF2 文件格式的标签和模切版折叠盒，并分配给 PDF 文件中包含的 1 up。可以通过单击"浏览"按钮在Prinect服务器的文件系统中选择CFF2文件。PDF文件中包含的1 up会自动分配给模切版。1 up和模切版的组合可以以不同方式自动排列在承印物上。

前提条件：要使用CFF2文件，您必须遵守以下边界条件：

​•​PDF中的 1up 必须与裁剪框的形状、CFF2文件中所含模切版的尺寸和方向 (Ausrichtung)相匹配。如有必要，可以使用"组装页面"在PDF工具箱中进行调整。

​•​CFF2文件只能包含一个格式。这可能会多次出现。

​•​CFF2文件的版式必须在每行中包含相同数量的1 up。同样，每列必须包含相同数量的1 up。

提示：1 up的裁剪框必须完全适配模切版。如有必要，您可以使用"1 up位置"区域中的选项通过在模切版对面移动1 up来修正此调整。见"1 up位置"区域。

通过“重复”选项可设置重复。见"列/行"选项。

而且，可以调整到印刷材料边缘的水平主题边距和1 up定位。参见"Ｘ 轴方向上的主题间距"选项 和 "1 up位置"区域。

未激活"使用CFF2文件"选项

如未勾选该选项且/或未载入 CFF2 模切文件，用于定义印张版式的参数与带模切版的工作流程不同。

"列/行"选项

此处定义印张上1 up的数量。

仅在"行"或者"列"栏输入了等于或者大于"2"的数字时，"重复"选项才起作用。下面的例子中，使用的 PDF 文件包含多个不同的 1up。

​•​"行"无"重复"

在"行"字段和"列"字段中各输入一个 "1"。"重复"选项未激活。

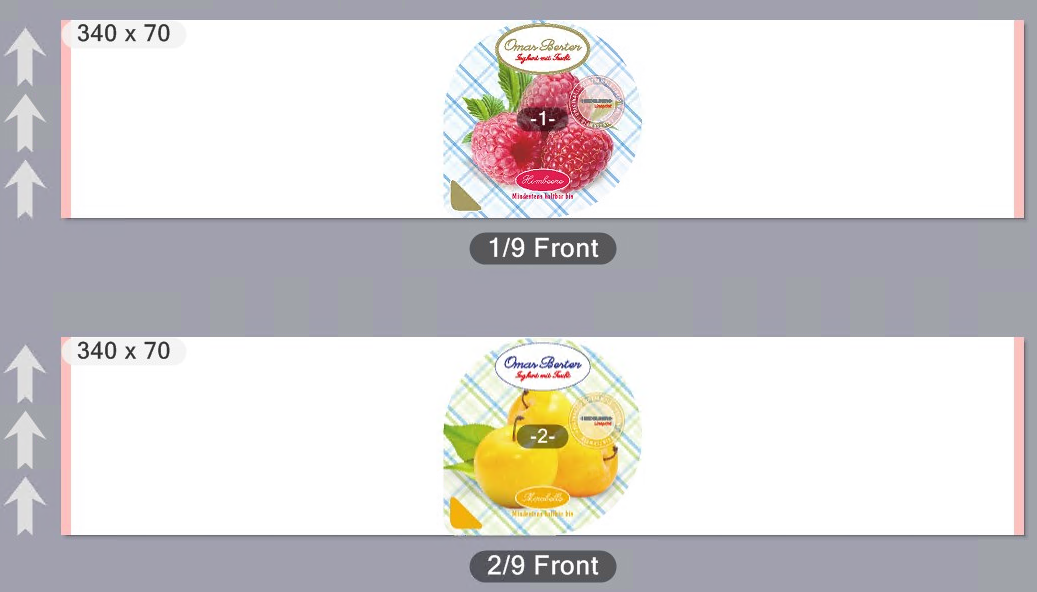

在每一印张上各安排一个其他的1 up：

现在在"行"区域输入数字 "2"。

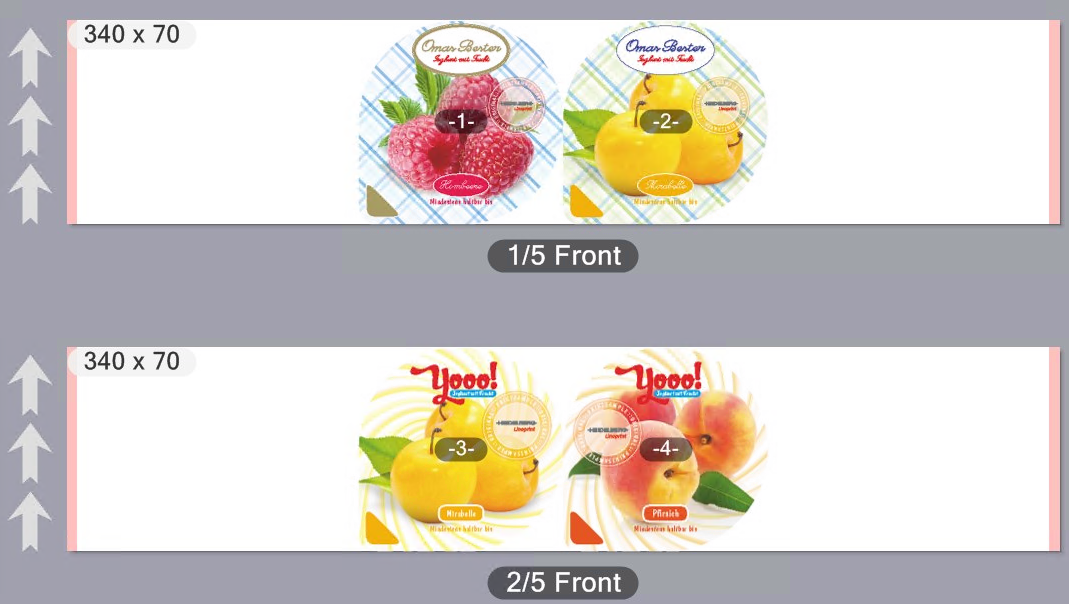

然后在一个印张上水平平铺各2个不同的1 up：

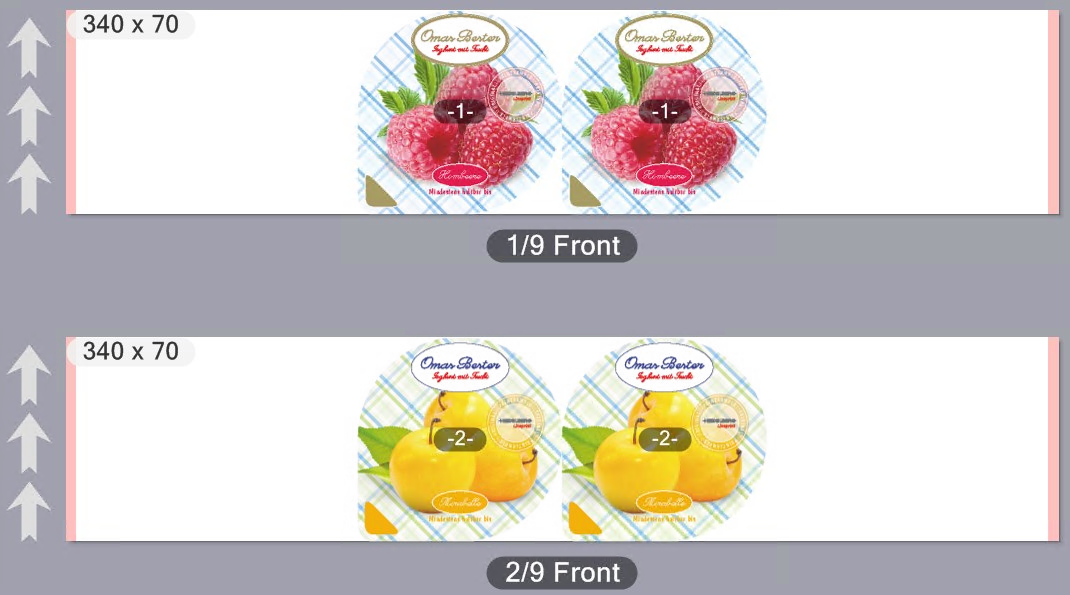

​•​"行"带"重复"

在"行"区域输入数字"2"。"重复"选项激活。在"列"字段中有一个 "1" 且在此关闭了"重复"选项。

在每一印张上各以水平平铺方式重复安排一个1 up：

​•​"列"带／不带"重复"

在"行"区域输入数字 "2"。在"行"字段中有一个 "1" 且关闭了"重复"选项。

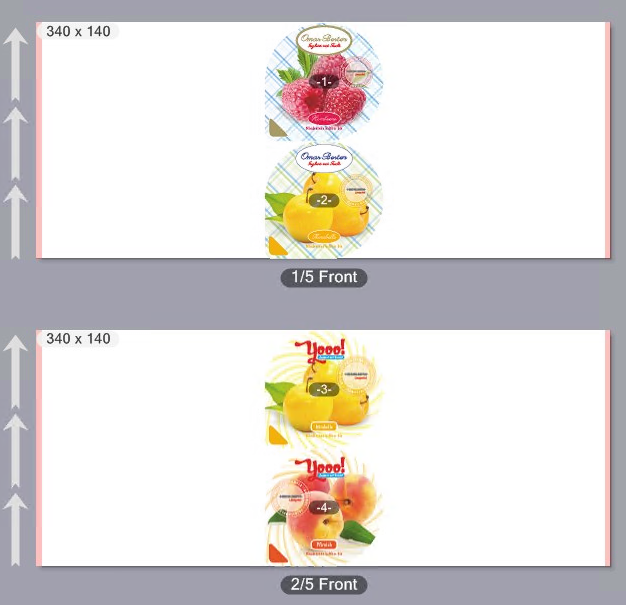

在每一印张上水平平铺各2个不同的1 up：

激活"列"旁边的"重复"选项。

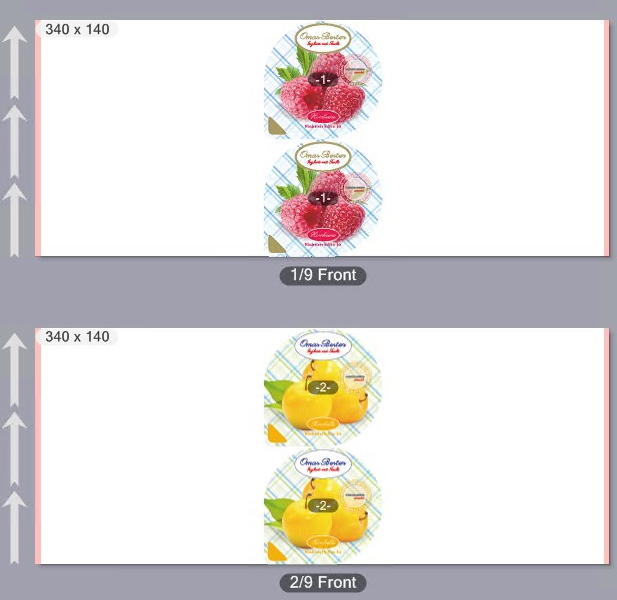

每一印张上以水平间隔方式安排各两个相同的1 up：

​•​带有重复功能的行和列。

在"列"和"行"字段中各输入一个 "2"。激活两个"重复"选项。

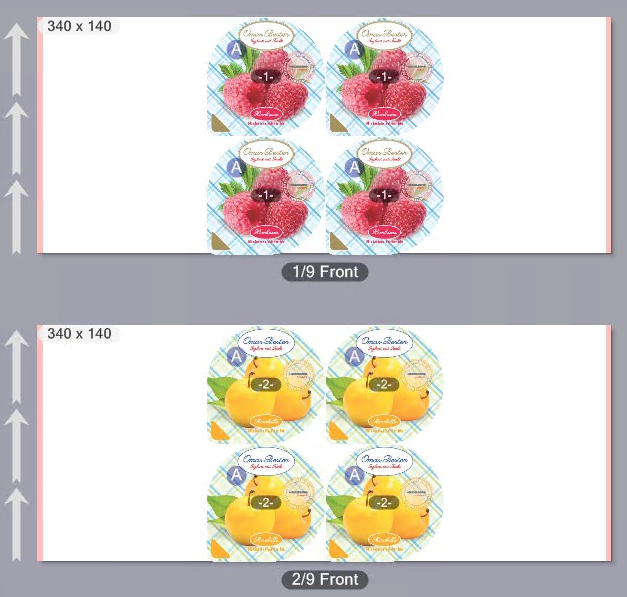

各安排 4 个相同的1 up：

已激活"使用 CFF2 文件"选项

"列/行"选项用于带CFF2模切版的印张

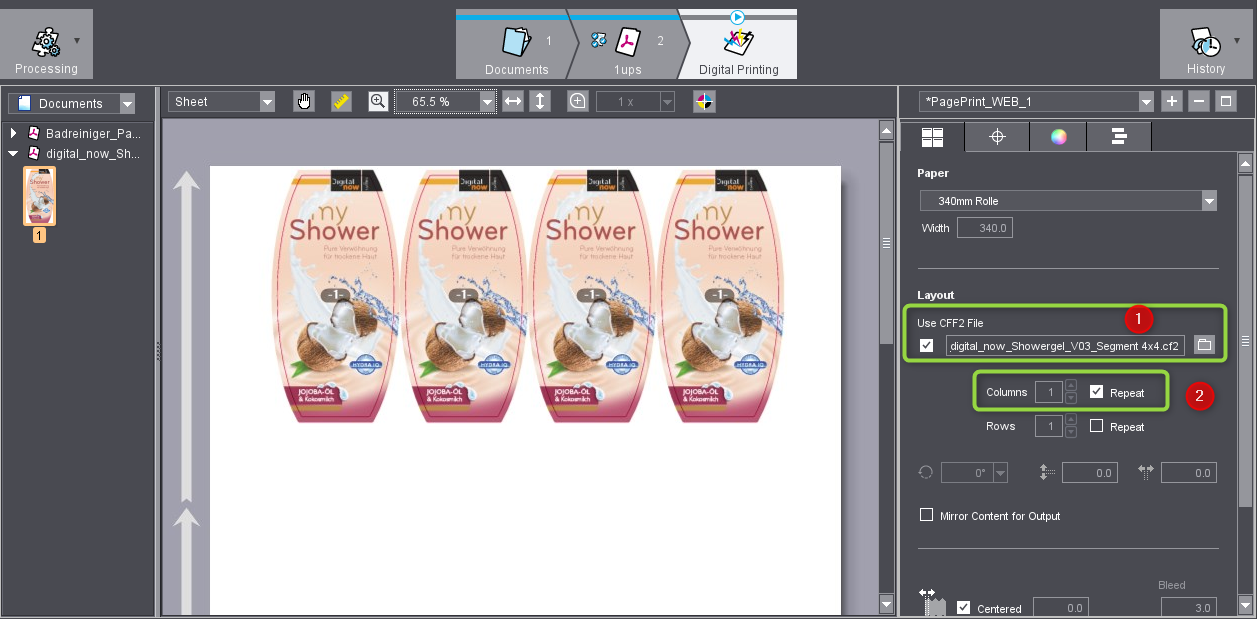

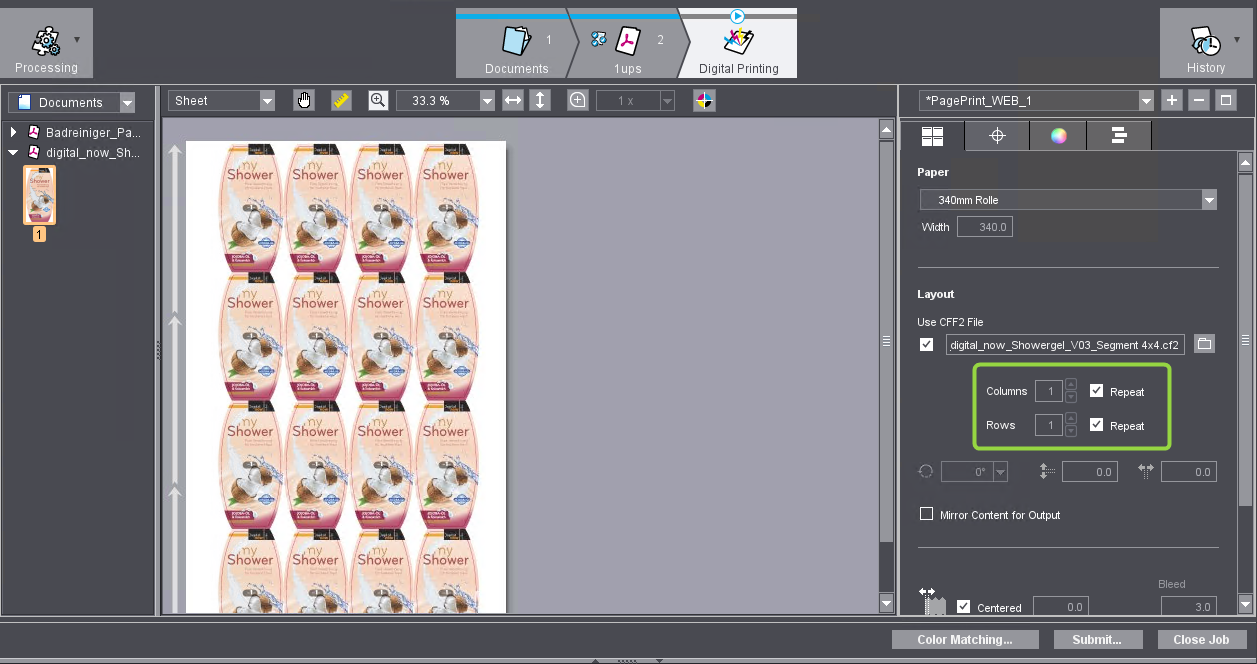

如果"使用CFF2文件"选项激活并打开了一个标签文档和一个匹配的 CFF2 模切版文件(1)，则在“版式”区域中只能操作“重复”选项。

如果针对列激活“重复”选项（2），则承印物会自动用对象（例如标签）水平填充，而且会使用与承印物宽度相匹配的对象数量。

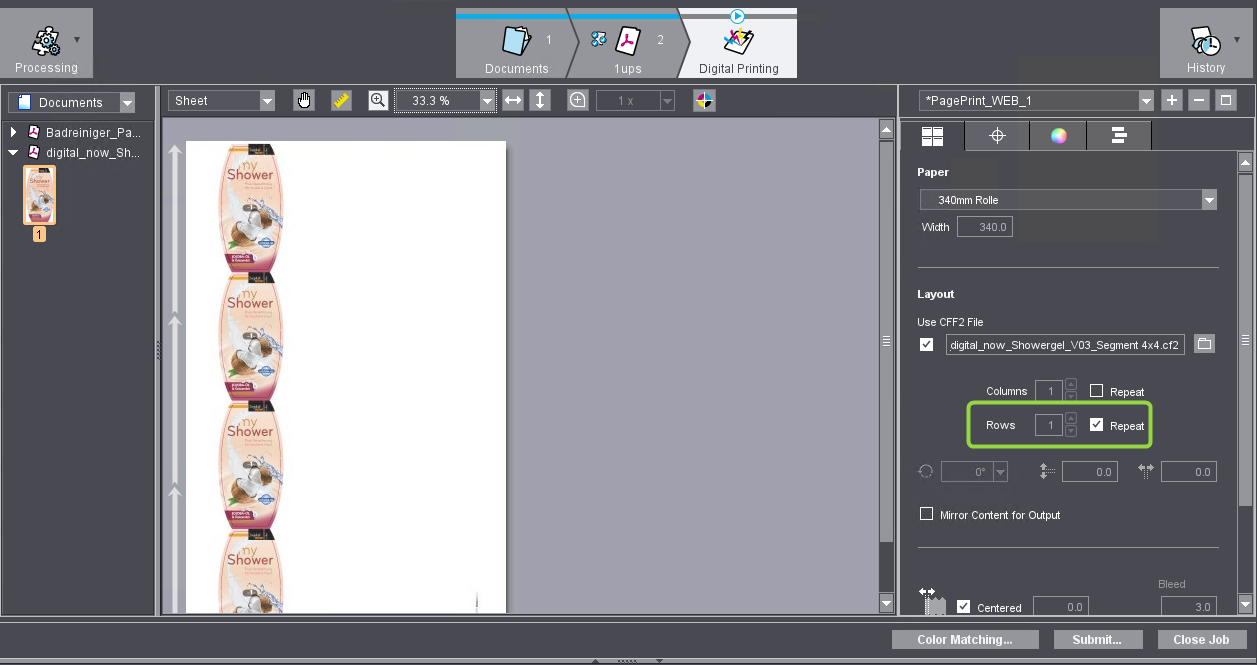

如果仅激活了"重复"行选项，则对象会相应的自动垂直分布。

如果激活两个"重复"选项，则承印物将被完全填充。

提示：你可以让例如与加载的模切版匹配的不同标签自动排列。相应的PDF文档必须包含标签，或者必须将相应的PDF文档添加到活件中。然后创建包含不同标签的页面列表，并在"数字印刷"工作步骤中选择页面列表。参见"创建页面列表"窗口 和 “显示格式”选择列表。

"允许旋转"（角度图标）选项

您可以在该选择列表中设置所有在印刷面上放置的对象（页面、标签、折页、模切版）的旋转角度。此时 1up 内容随之旋转。

顺时针方向可提供0°、90°、180°或270°的旋转角度。

提示：如果在预览区域中选择“版式”视图，1up 的方向将以“A”符号表示。

"镜像输出内容"选项

现在可以激活"镜像输出内容"选项来背面印刷透明薄膜 — 尤其是收缩膜。然后镜像输出内容。对此不镜像所有的标记，因为例如 Sensotec 标记和套准标记的印刷必须页面正确。

"水平／垂直距离"选项

前提条件：位于印张版式的水平和/或者垂直方向放置的 1up/折页超过 1 个。

通过这些选项可设置 1up 或折页之间的垂直或水平间距。

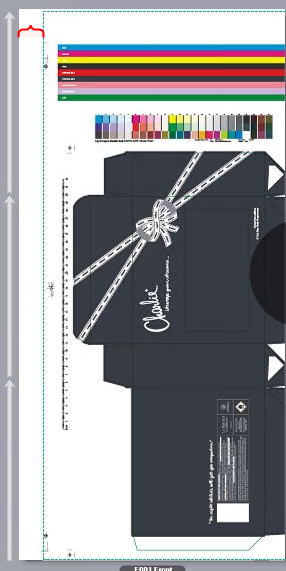

"Ｘ 轴方向上的主题间距"选项

提示：在预览区域里用箭头显示卷筒材料在机器中的行走方向。通过版式区域中的快捷菜单指令“显示 > 边框”可显示出 1up 的页面裁切框，使作为 1up 裁切框至左侧主题边距的间距的主题间距可见。

选项"居中"

如果激活了该选项，则在卷筒承印物的两个页面上到已印刷内容的间距设置为相同。

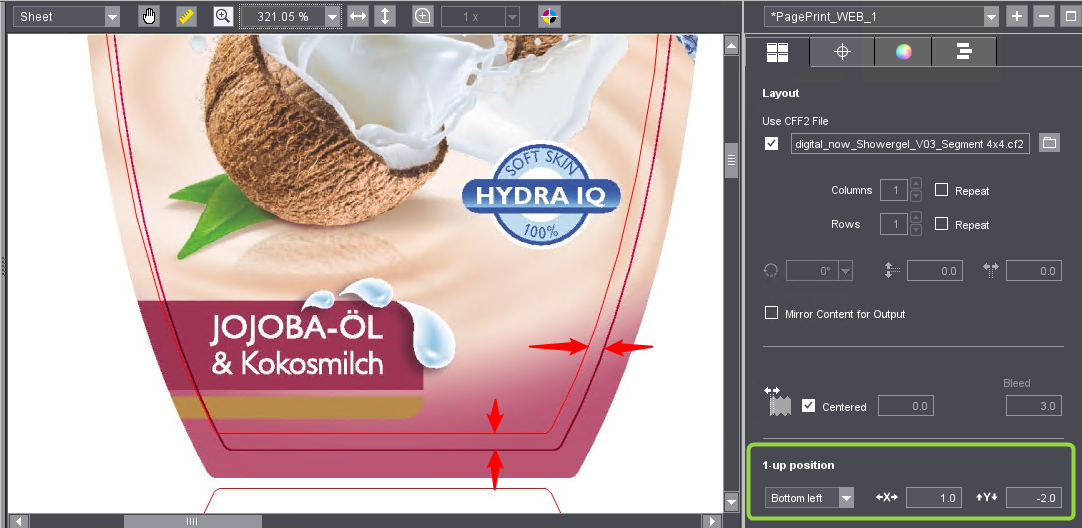

"1 up位置"区域

在此区域中，您可以精确地将1 up（例如标签）的位置与模切版精确对齐。在这种情况下，1 up的裁剪框适配模切版。

前提条件：勾选了“使用 CFF2 文件”选项且载入了一个匹配的模切版文件。

只有当1 up与模切版不完全匹配时，才需要进行此处理。执行以下步骤：

​1.​在预览中，选择"印张"视图并选择一个缩放系数，以便您可以准确地查看对象的详细信息。

​2.​在预览区域上方调用快捷菜单命令"显示 > 模切版/确定尺寸"。

​3.​现在，在选择列表的"1 up位置"区域中，选择是否要将1 up对齐在模切版的中心或左下角。

​4.​现在在X和Y方向移位字段中设置移位值，直到1 up与模切版的中心完全对齐。您也可以在此处输入负值。更改输入焦点或按制表键后，更改将显示在预览中。
