Erläuterung grafischer Elemente
Wenn Sie einen Auftrag öffnen, erhalten Sie zunächst eine Ansicht mit Seiteninhalten. Für eine vereinfachte, schematische Ansicht können die PDF-Seiteninhalte ausgeblendet werden.

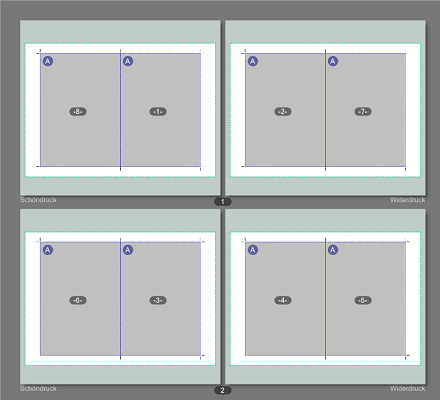

Im nachfolgenden Bild sehen Sie eine Ansicht, in der die Seiteninhalte ausgeblendet sind, damit die einzelnen grafischen Elemente deutlicher zu sehen sind.
•Weiße Fläche: Die weiße Fläche stellt den Bedruckstoff dar.
•Hellgraue Fläche: (Sollte gleich groß oder größer als der Bedruckstoff sein) Dies ist die belichtete Fläche. Sie enthält alle belichteten Objekte.
•Dunkelgraue Flächen: Wenn die Seiteninhalte ausgeblendet sind, werden sie in der Ansicht durch entsprechend große dunkelgraue Fläche dargestellt.
•Lila Kreis mit weißem "A" auf der Seite: Kennung für die Orientierung einer Seite.
Wenn die Seiteninhalte ausgeblendet und durch graue Flächen dargestellt werden, sehen Sie die "A"-Kennung. Das ermöglicht Ihnen, weiterhin die Orientierung einer Seite zu erkennen.
•Blau gestrichelter Rahmen (um eine Seite): beschnittenes Endformat.
Für diese Darstellung wurde ein Anschnitt definiert. Sie sehen den Anschnitt als Rand, der über das beschnittene Endformat hinausragt. Siehe auch Anschnitt.
Die Seiten wurden mittig im beschnittenen Endformat positioniert. Siehe auch Seitenvorgaben.
•Grün gestrichelter Rahmen: Falzbogen.
Für diese Darstellung wurde eine automatische Berechnung der Beschnittzugabe durchgeführt. Ansonsten würde der grüne Rahmen die beschnittenen Endformate umrahmen.
•Weiße Nummern auf der Seite: Nummern für die Seiten-Platzhalter im Layout.
