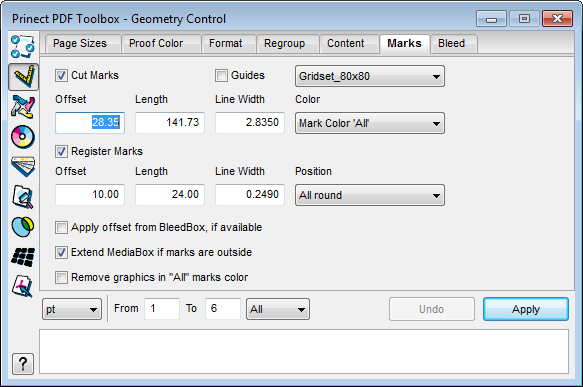

Dans cet onglet vous pouvez générer et placer automatiquement des traits de coupe et de repérage :
L’espace nécessaire aux repères doit être disponible.
1.Cochez les cases « Traits de coupe » ou « Croix de repérage » en fonction des repères que vous souhaitez placer.
2.Paramétrez ensuite le décalage, la longueur et l’épaisseur de trait souhaités pour ces repères.
Vous pouvez encore limiter les traits de coupe aux séparations existantes ou les placer sur toutes les séparations (option « All », définie par défaut). Pour les traits de repérage, vous pouvez choisir la position ou opter pour « Sur tous les côtés » (paramètre par défaut).
3.Choisissez les pages sur lesquelles vous voulez placer les repères.
4.Cliquez sur « Appliquer ». Les repères sont ainsi positionnés.
Traits de coupe
Cochez cette option pour placer des traits de coupe.
Vous pouvez également vous servir des lignes de repère existantes pour placer vos traits de coupe. (Pour créer des lignes de repère, voir : Lignes de repère).
Cochez la case d’option puis choisissez la grille de repère dans la liste déroulante. Après avoir cliqué sur « Appliquer », les repères seront créés - avec les propriétés que vous aurez définies - dans le prolongement des lignes de repère.
Décalage / Longueur / Epaisseur de trait / Couleur
Entrez ici les autres propriétés souhaitées pour les traits de coupe. A quelle distance les lignes doivent-elles commencer (« Décalage ») ? Quelles longueur, épaisseur et couleur doivent avoir les lignes à imprimer ?
Croix de repérage
Cochez cette option pour placer des croix de repérage.
Décalage / Longueur / Epaisseur de trait / Emplacement
Entrez ici les autres propriétés souhaitées pour les croix de repérage. Sous « Emplacement », indiquez si vous souhaitez que les croix de repérage soient placées sur les quatre côtés ou uniquement sur deux côtés (« Sur le côté », « En haut/En bas »).
« Appliquer le décalage issu de la zone de fond perdu (le cas échéant) »
Si une zone de fond perdu est définie, on utilisera comme décalage la distance entre cette zone de fond perdu et la zone de rognage.
« Agrandir la zone de support si les repères se trouvent en dehors »
Si les repères à créer se retrouvent partiellement ou totalement en dehors de la zone de support actuelle, cette zone sera agrandie de sorte que les repères se retrouvent totalement à l’intérieur.
« Supprimer le graphique de couleur ‘All’ »
Les objets du type graphique colorés avec la couleur « All » et se trouvant en dehors de la zone de rognage seront supprimés.
Indication de l’étendue des pages
Spécifie les pages sur lesquelles les repères seront placés. Voir Indication de l’étendue des pages.
