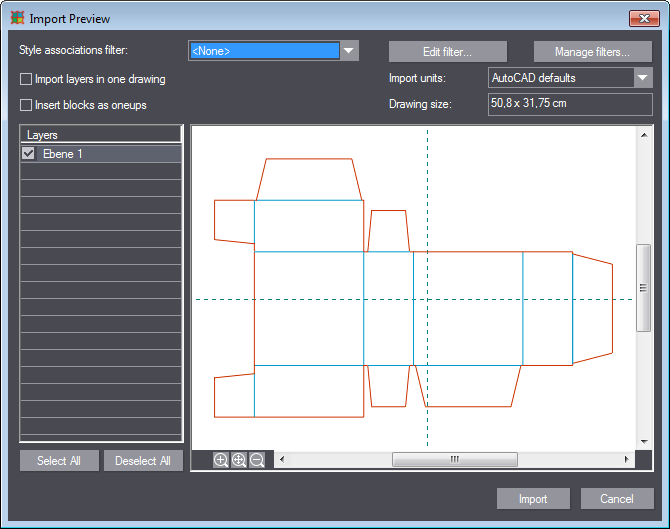

スタイル割り当てフィルタ

[スタイルフィルタ] をリストボックスから選択します。定義済みフィルタの選択や、新規フィルタのリストへの追加、あるいは既存のフィルタ特性の編集が可能です。

フィルタを編集

［スタイルフィルタ］ダイアログが開き、選択したフィルタのためにパラメータを変更できます。

フィルタを管理

［フィルタを管理］ダイアログを開きます。

レイヤーを図面にインポート

［レイヤー］で選択したレイヤーが、図面にインポートされます。レイヤーが選択されていない場合は、レイヤーごとに図面が個別に作成されます。

ブロックを1upとして追加

使用可能なすべてのブロックが1upとして追加されます。その結果、ブロックごとに異なる1up図面が生じます。

インポートの単位

ファイルのインポートに使用する寸法単位をリストボックスから選択してください。これに従って [図面サイズ] が変更されます。

図面サイズ

選択した [インポートの単位] (「mm」や「cm」など) に基づいて、インポートされる図面のサイズを表示します。

レイヤー

すべての既存レイヤーのリスト表示レイヤーごとにチェックボックスが表示されます。チェックボックスの選択/非選択によって、どのレイヤーをインポートするか決定します。また、すべてのレイヤーを選択または非選択にすることもできます。

プレビューウィンドウでズームを拡大します。

図面をプレビューウィンドウに適合させます。

プレビューウィンドウでズームを縮小します。

インポート...

選択したデータをPrinect Signa Station Packaging Pro & Label Proモジュールにインポートします。

キャンセル

インポートをキャンセルしてダイアログを閉じます。
