Ispettore della segnatura

Attributi

Qui potete:

•Modificare la posizione della segnatura sul foglio da stampa.

•Modificare la rifilatura di testa, al piede e al dorso mediante la rappresentazione miniaturizzata dello schema.

•Le modifiche effettuate possono essere trasferite su tutti i fogli dello stesso tipo.

Dati della segnatura

Nome segnatura

Qui potete visualizzare la segnatura selezionata nella finestra Browser o nella visualizzazione grafica. Se non avete selezionato nessuna segnatura, vengono visualizzati i dati dell’ultima segnatura selezio­nata.

Posizione X/Y

Viene specificata la posizione della segnatura visualizzata sul foglio da stampa. Punto di partenza (punto zero) per entrambe le direzioni è l’angolo inferiore sinistro della carta.

I valori di posizionamento possono essere modificati manualmente.

Larghezza/altezza foglio

Dimensione della segnatura in funzione del formato pagina selezionato e dei tagli intermedi.

Rappresentazione schema

Qui potete:

•Modificate le distanze visualizzate per la rifilatura di testa, al piede e al dorso, a questo riguardo vedi anche il passo «Pagine mastro > Pagine mastro ».

Potete modificare questi valori anche nel passo di lavoro Schemi  , Tagli intermedi e pagine mastro.

Parametri per stampa lenticolare

Presente solo se in «File > Preimpostazioni > Interfaccia utente» è attivato l’elemento di comando «Parametri per stampa lenticolare».

A questo riguardo, vedi la descrizione in Parametri per stampa lenticolare .

Applica alle segnature similari

Facendo clic su questo pulsante, trasferite tutte le registrazioni/modifiche effettuate per questa segnatura a tutte le altre segnature similari della parte di ordine.

Marchi

Nell’Ispettore del foglio da stampa, della segnatura e della pagina la scheda «Marchi» è identica nella presentazione dei marchi. Fate attenzione che, secondo il riferimento del marchio definito, questo viene rappresentato unicamente nell’Ispettore corrispondente.

Qui potete posizionare dei marchi a piacere in relazione alla segnatura/il blocco di montaggio/la fustella selezionato. Mediante questa finestra potete anche posizionare riferimenti di taglio, riferi­menti di piega, crocini di riferimento di piega, angoli delle segnature e marchi dorso. Nel «Modo esperto» vengono visualizzate la larghezza e l’altezza del marchio. Inoltre, potete definire la sezione di un marchio (la parte che si può esporre) e/o un’esposizione in background. Da qui potete trasferire tutte le modifiche a tutte le forme e tutte le segnature similari della parte di ordine.
Trovate ulteriori informazioni sull’argomento dei marchi nel capitolo Lavorare con i marchi.

Lista dei marchi posizionati

Forme (solo nell’Ispettore del foglio da stampa e nell’Ispettore della segnatura)

Qui potete selezionare quali marchi esistenti devono essere visualizzati nella lista:

Per l’offset a foglio: «Tutte le forme» (bianca e volta) o soltanto per la bianca o la volta

o

Per la rotativa offset: «In alto» e «In basso» per la bobina 1, la bobina 2, la bobina 3 o la bobina 4.

Tabella Grouping

In testa alla lista (intestazioni in «grassetto»), tramite il menu contestuale «Seleziona colonne tabella», potete aggiungere o cancellare delle colonne della tabella. Nella finestra «Seleziona colonne tabella» che apparirà potete selezionare le colonne e fare clic sul pulsante corrispondente. Potete definire la posizione delle colonne nella lista da sinistra verso destra determinando l’ordine a «Colonne visualizzate». La configurazione delle colonne viene salvata in Prinect Signa Station ed è dunque disponibile per tutti i Job.

La lista può contenere le colonne seguenti che possono essere in parte coperte se la finestra Ispettori non è sufficientemente larga – la sbarra di scorrimento viene poi visualizzata:

Nell’Ispettore della segnatura/del blocco di montaggio, nell’Ispettore del foglio da stampa e nell’Ispettore delle pagine/duplicazioni, potete selezionare le file precedentemente citate fino alle ultime due file sopraccitate.

Dei marchi già definiti automaticamente, nella lista vengono elencati solo i riferimenti di piega e i marchi dorso. Poiché i riferimenti di taglio definiti automaticamente si riferiscono alla pagina/alle duplicazioni, essi vengono elencati nell’Ispettore delle pagine/duplicazioni > scheda «Marchi» (una pagina nella visualizzazione grafica deve essere contrassegnata).

Nella finestra Grafici, scheda «Segnatura/Blocco di montaggio/Fustella», vengono visualizzati grafi­camente tutti i marchi, indipendentemente dal tipo e dal riferimento. Per ulteriori informazioni sulla definizione dei marchi, vedi Risorse dei marchi .

Se selezionate uno o più marchi nella lista (possibile anche mediante selezione multipla), le aree sot­tostanti «Marchio selezionato» e «Modo esperto» vengono attivate con i corrispettivi valori per i mar­chi. Nel caso di una selezione multipla; vengono visualizzati i valori per il primo marchio selezionato. Il marchio selezionato viene contrassegnata nella visualizzazione grafica, attraverso un quadrato giallo (rosso: marchi posizionati automaticamente).

Inoltre, facendo clic su un marchio nel Menu contestuale potete modificare la sequenza. Poiché il primo marchio della lista viene esposto per ultimo e, pertanto, i marchi sottostanti sono coperti, in molte situazioni può essere utile modificare la sequenza.

Facendo clic sul pulsante Cartella, situato a destra, potete accedere alla finestra «Seleziona il mar­chio» nella quale potete selezionare un marchio già esistente nelle risorse e aggiungerlo. Potete aggiungere dei marchi nella lista dalle risorse dei marchi della visualizzazione Browser anche mediante Drag&Drop. Se vengono aggiunti dei marchi a piacere, essi vengono visualizzati nella lista e anche nella visualizzazione grafica poiché sono state definite rispetto alla segnatura/al blocco di montaggio. I marchi aggiunti in questo modo hanno sempre come punto di riferimento «X=0/Y=0» o negli altri Ispettori «In basso a sinistra».

Nota: I marchi tiling si riferiscono sempre alla carta. Questa è la ragione per cui i marchi tiling possono essere posizionati solo con l’Editor del foglio d’imposizione lastra o con l’Ispettore del foglio da stampa. Facendo clic sul pulsante seguente, potete copiare il mar­chio/i marchi selezionato/i con i relativi valori su tutte le forme presenti nella parte di ordine (bianca e volta).

Facendo clic sul pulsante seguente, potete posizionare sulle forme selezionate un marchio dalle risorse.

Facendo clic sul pulsante seguente, potete sostituire il marchio (i marchi) selezionato con un nuovo marchio da selezionarsi.

Facendo clic sul pulsante seguente, tutti i marchi selezionati vengono copiati su altre forme dell’oggetto attuale.

Facendo clic sul pulsante seguente, tutti i marchi della bianca vengono copiati sulla volta dell’oggetto attuale (solo nell’Ispettore del foglio da stampa e nell’Ispettore della segnatura).

Facendo clic sul pulsante seguente, potete modificare il marchio selezionato con l’Editor corrispon­dente.

Facendo clic sul pulsante Cestino, il marchio (i marchi) selezionato viene cancellato dalla lista.

I marchi possono essere generati o modificati anche mediante il menu contestuale nella finestra Browser, scheda «Risorse interne del Job > Marchi» o nell’Ispettore della segnatura/del blocco di montaggio, l’Ispettore del foglio da stampa o l’Ispettore delle pagine/duplicazioni nella scheda «Risorse dei marchi».

Riferimenti di taglio – Riferimenti di piega – Marchi dorso – Crocini di riferimento di piega - Angoli della segnatura

Attivando o disattivando queste opzioni i marchi per la segnatura sono definiti o rimossi automatica­mente. La definizione o la soppressione dei marchi viene visualizzata nella «Lista dei marchi posizio­nati» e nella visualizzazione grafica.
I riferimenti di taglio (con riferimento ad una pagina) definiti o soppressi vengono visualizzati o nasco­sti in «Ispettore delle pagine > Marchi».
Se nella parte di ordine sono presenti altre segnature da modificare, fate clic sul pulsante «Applica alle segnature similari».

Nota: Se la predefinizione standard per uno di questi tipi di marchi deve essere modificata per un Job già presente, il tipo di marchio in questione deve essere ridefinito di modo che il nuovo marchio sia rappresentato nella visualizzazione grafica ed inserito come marchio interno del Job e viene indicato nella visualizzazione Browser.

Marchio selezionato

I parametri seguenti di un marchio contrassegnato nella lista diventano attivi e, se necessario, pos­sono essere in parte modificati:

Gruppo/Nome

Viene indicato il gruppo di risorse ed il nome del marchio selezionato. Nella selezione multipla viene indicato il gruppo di risorse ed il nome per il primo marchio selezionato.

Colore

Qui potete selezionare su quale selezione del colore deve essere stampato il marchio acromatico selezionato.

Oltre a ciò, ora è possibile posizionare uno stesso marchio su più livelli di colore. I livelli di colore pos­sono essere definiti come foranti.

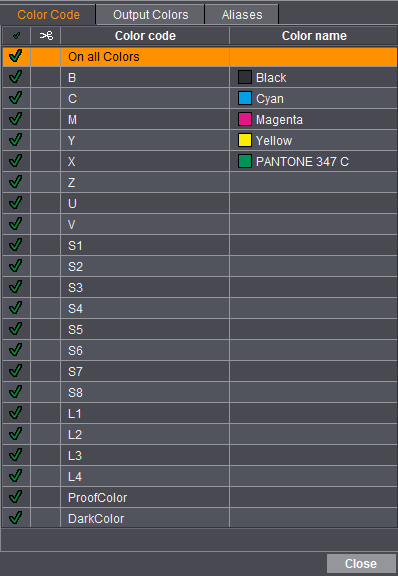

•Sigla di colore

Il marchio può essere assegnato a una o più sigle di colore dall’alfabeto HD; al riguardo vedi la descrizione in Assegnazione colori personalizzata.

Un clic su una riga seleziona o deseleziona la sigla di colore. L’impostazione standard è «Sovra­stampa». Se dove impostare una in bucatura, questo deve essere indicato esplicitamente facendo clic nella seconda colonna (icona delle forbici).

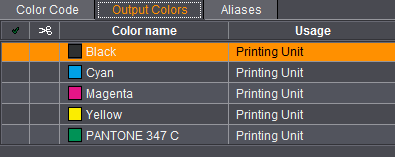

•Colori di uscita

Potete posizionare direttamente dei marchi sui colori di uscita. Selezionate un marchio acromatico, nella selezione del colore aprite la scheda «Colori di uscita» e selezionate il colore di uscita deside­rato.

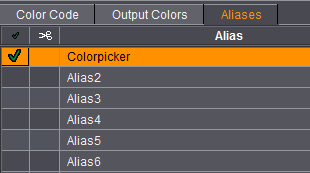

•Alias

Un’assegnazione agli alias è opportuna solo nel flusso dei lavori Prinect.

I marchi possono essere posizionati su un alias dei colori. A questi alias dei colori è poi possibile assegnare un colore di uscita nel flusso dei lavori Prinect (Prinect Prepress Manager).

Il nome degli alias dei colori può essere liberamente selezionato nella tabella.
Es.: Se p.es. nel Prinect Signa Station è già stato posizionato un prelievo colore, sebbene non siano disponibili contenuti (colori), il prelievo del colore è posizionato su un alias. Successiva­mente, nel Prepress Manager, questo può essere assegnato a un colore di uscita. Non è quindi più necessario aprire nuovamente il layout nel Prinect Signa Station dopo l’assegnazione pagine.

Negli Ispettori del foglio da stampa, della segnatura e delle pagine/duplicazioni, nell’area «Colori» potete definire un marchio tratto e/o un marchio di testo su «Dark Color». Questa impostazione fa sì che questo marchio venga sempre posizionato automaticamente sulla selezione più scura del Job. Se un Job viene fatto uscire senza la selezione del nero, p.es. un «marchio a trazione» necessario ver­rebbe automaticamente posizionato e fatto uscire sulla selezione più scura del Job.

Nota: Nel caso di un Job separato contenete una selezione del nero, il colore «Nero» diventa il colore più scuro, come per un Job non separato. Se nel Job sono esistenti solo colori pantone, il marchio viene posizionato sul jolly X. In questo caso, nel passo di lavoro «Job», nella scheda «Colori», potete selezionare manualmente il «colore pantone più scuro».

Informazioni per l’utilizzo degli alias nell’uscita di separazioni solo con marchi sono riportate a pagina 565.

Separatore (solo «macchina da stampa rotativa digitale»)

Qui potete selezionare lo strato (tutti, articoli, singoli separatori), sul quale deve essere posizionato il marchio.

Punto di riferimento

Qui potete scegliere i punti di riferimento proposti per i marchi selezionati. Punto di riferimento per i punti di riferimento sono l’angolo inferiore sinistro della segnatura, cioè «In basso a sinistra» o «x=0/y=0». Da qui si procede facendo Un passo verso destra (direzione x) e/o verso l’alto (direzione y) come in una crocetta di coordinate.

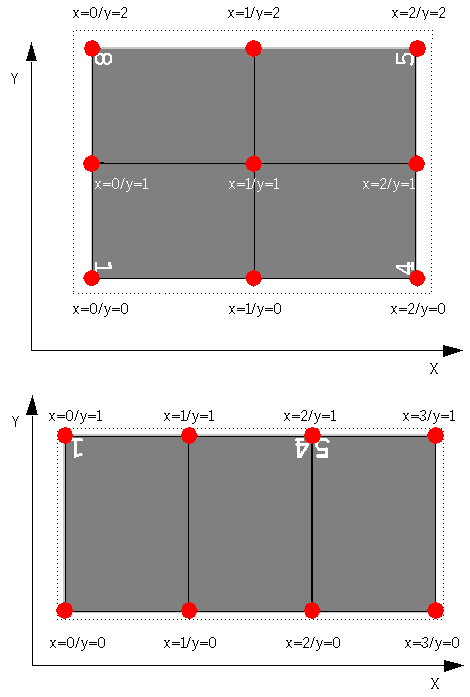

Nell’Ispettore della segnatura, i punti di riferimento vengono denominati con dei numeri, p.es. «x=1/y=1» poiché ogni linea di piegatura nello schema può essere un punto di riferimento – nell’Ispettore del foglio da stampa e nell’Ispettore delle pagine/duplicazioni, invece, vengono denominati con parole, p.es. «Nel centro in basso».

Esempi:

Posizione X/Y

Qui potete posizionare individualmente, in direzione x/y, il marchio selezionato dal vostro punto di riferimento assegnato. Punto di riferimento è il punto di riferimento scelto, p.es. x=1/y=0.

•Pulsante «Cambio»

Se attivate questo pulsante, i valori di spostamento saranno modificati/visualizzati rispetto all’ultima posizione del marchio selezionato. Se il pulsante è disattivato, i valori di spostamento saranno, come descritto sopra, modificati/visualizzati rispetto ad un punto di riferimento.

Questa funzione è appropriata anche per la selezione multipla.

Cambiamento scala

Il marchio selezionato può essere cambiato in scala in un range dal 10 al 500%. Potete immettere i valori direttamente nei campi d’immissione tramite la tastiera oppure modificarli gradualmente con l’ausilio dei tasti freccia, se il cursore si trova in uno dei campi d’immissione. Potete impostare l’incre­mento nelle preimpostazioni in «Valori standard > Tasti freccia».

•Pulsante «Mantieni le proporzioni nel cambiamento di scala»

	Se il pulsante viene attivato, durante il cambio scala di un marchio, il rapporto pagina rimane invariato (il campo d’immissione per la direzione Y viene disattivato).
	Se il pulsante è disattivato, è possibile immettere i valori per altezza e larghezza del marchio indipendentemente gli uni dagli altri.

Allineamento

Il marchio selezionato può essere ruotato secondo i gradi indicati.
Inoltre, selezionando l’opzione «libero», potete immettere l’angolo di rotazione desiderato.

Durante l’orientamento, il marchio viene ruotato intorno all’hotspot in senso antiorario.

Modo esperto

Qui potete scegliere se il marchio selezionato sarà stampato in primo o secondo piano rispetto al con­tenuto pagina.
Inoltre, la larghezza e l’altezza del marchio selezionato vengono indicate. Questo valore è predefinito mediante il cambiamento in scala e può ora anche essere modificato.

Ritaglio

Qui potete tagliare una parte del marchio selezionato, p.es. per stampare solo una parte di una stri­scia di controllo del colore. Per l’esposizione, il valore immesso viene tagliato dalla dimensione origi­nale come un margine superiore, inferiore, sinistro o destro. La dimensione originale del marchio viene però conservata. Nel caso della striscia di controllo del colore è possibile che siano già presenti valori per la sinistra e la destra se la striscia è già stata adattata al soggetto.

•Pulsante Automatico per marchio di controllo del colore

Condizione: Riguarda unicamente i marchi del tipo Marchio di controllo del colore.
Con questo pulsante il tipo di marchio «Marchio di controllo del colore con adattamento autom.» viene modificato in «Marchio di controllo del colore» e consente quindi la modifica manuale del margine marchi.

•Pulsante Strumento di misura

Con questo pulsante potete determinare una sezione di un marchio con l’ausilio di uno strumento di misura nella visualizzazione grafica:

1.Selezionate il marchio nella lista o facendo doppio clic nella visualizzazione grafica.

2.Ora, nella visualizzazione grafica, dovete zoommare molto il marchio (circa 200%).

3.Premendo il tasto di Comando + il tasto Maiuscole potete ora trascinare, mantenendo il tasto del mouse premuto, una zona quadrata all’interno del marchio (cornice arancione).

4.Rilasciando il bottone del mouse e poi il tasto di Comando + il tasto Maiuscole, il pulsante Stru­mento di misura diventa attivo.

5.Ora, fate clic sul pulsante in modo che i valori a sinistra vengano trasferiti nei campi.

Applica alle segnature similari

Facendo clic su questo pulsante, trasferite tutte le registrazioni/modifiche effettuate nella scheda «Marchi» per questa segnatura a tutte le altre segnature similari della parte di ordine.

Risorse dei marchi

La scheda «Risorse dei marchi» è identica a quella accessibile in «Job & risorse > Marchi», ad ecce­zione della scheda addizionale «Risorse interne del Job», e serve per posizionare i marchi in un Job attivo mediante Drag&Drop.

La scheda «Risorse dei marchi» si trova anche nell’Ispettore del foglio da stampa, nell’Ispettore delle pagine/duplicazioni, nell’Ispettore del blocco di montaggio e nell’Editor del foglio d’imposizione lastra. Il comportamento Drag & Drop è sempre identico, decisiva è l’origine ossia da quale Ispettore viene fatto il posizionamento.

Inoltre, a seconda del tipo di marchio (riferito al foglio da stampa, alla segnatura o alla pagina), verrà graficamente messo in evidenza rispetto al riferimento.

Sono possibili le seguenti combinazioni:

Dall’Ispettore del foglio da stampa potete selezionare un marchio e posizionarlo mediante Drag & Drop nella finestra Grafici, nella scheda «Foglio da stampa», «Segnatura/Blocco di montaggio/Fustella» e «Lista dei fogli da stampa». Se con il bottone del mouse premuto spostate un marchio nella finestra Grafici, potete vedere i punti di riferimento possibili. I marchi sono sempre posizionati sul foglio da stampa e appaiono nell’Ispettore del foglio da stampa, nella scheda «Marchi».

Dall’Ispettore della segnatura/del blocco di montaggio potete posizionare nella finestra Grafici nelle schede «Foglio da stampa», «Segnatura/Blocco di montaggio/Fustella» e «Lista dei fogli da stampa». Se con il bottone del mouse premuto spostate un marchio nella finestra Grafici, potete vedere i punti di riferimento possibili e l’accentuazione della segnatura/del blocco di montaggio/della fustella sele­zionato. I marchi sono sempre posizionati sulla segnatura/sul blocco di montaggio/sulla fustella e appaiono poi nell’Ispettore della segnatura, nella scheda «Marchi».

Dall’Ispettore delle pagine/duplicazioni potete posizionare nella finestra Grafici nelle schede «Foglio da stampa», «Segnatura/Blocco di montaggio/Fustella» e «Lista dei fogli da stampa». Se con il bot­tone del mouse premuto spostate un marchio nella finestra Grafici, potete vedere i punti di riferi­mento possibili e l’accentuazione della pagina selezionata. I marchi sono sempre posizionati sulla pagina/sulle duplicazioni e appaiono poi nell’Ispettore delle pagine/duplicazioni, nella scheda «Mar­chi».

Nota: I marchi CoverClippath sono dei marchi riferiti alle pagine e possono pertanto essere definiti unicamente con l’Ispettore «Pagine/Duplicazioni».

I marchi tiling sono dei marchi riferiti alla carta e possono pertanto essere definiti unica­mente con l’Editor del foglio d’imposizione lastra o con l’Ispettore del foglio da stampa.
