Digitaldruckmaschine im Cockpit anlegen

Wie eine Offset Bogendruckmaschine werden Digitaldruckmaschinen ebenfalls über den Central Device Manager (CDM) angelegt. Somit können Sie Digitaldruck-Arbeitsgänge im Scheduler einpla­nen und Sie erhalten Rückmeldung in Analyze Point.

Die Allgemeinen Einstellungen beim Anlegen der Maschine sind für alle Digitaldruckmaschinen iden­tisch.

1.Wechseln Sie dazu in den Bereich "Administration > Einstellungen > System" und wählen Sie den Rechnernamen des Prinect Servers aus.

2.Über das Kontextmenü des CDM wählen Sie den Punkt "Gerät hinzufügen".
Es öffnet sich der Geräteassistent.

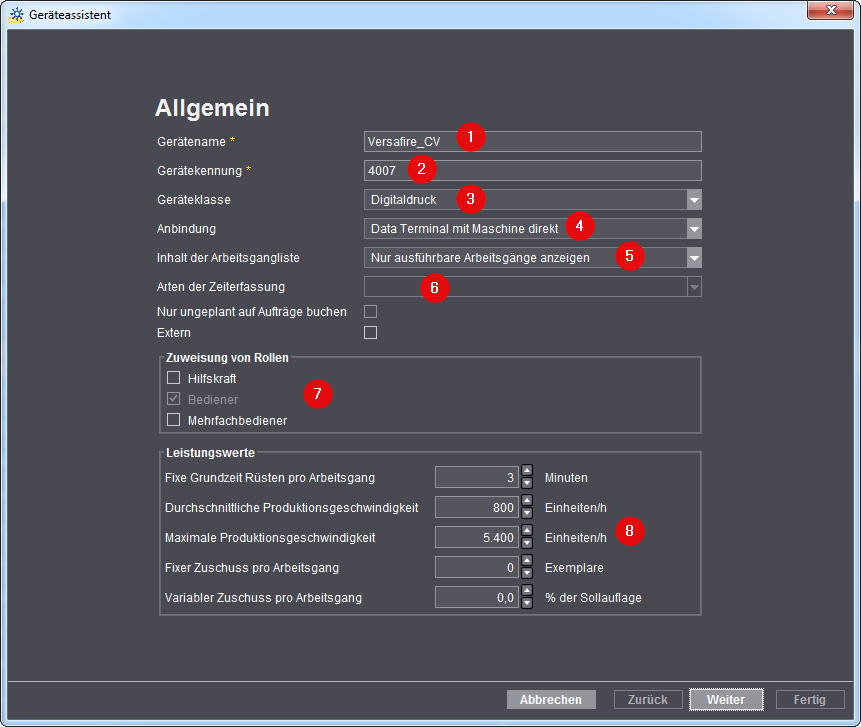

Geräteassistent - Allgemeine Einstellungen

Gerätename

Geben Sie unter "Gerätename" (1) die Bezeichnung für die Digitaldruckmaschine ein, die Sie anbin­den möchten. Die Bezeichnung des Arbeitsplatzes/Maschine im Prinect-Workflow muss eindeutig sein. Es dürfen maximal 30 Zeichen verwendet werden. Diese Bezeichnung dient als Identifikation der Maschine für die Anwender im gesamten Prinect-Workflow (zum Beispiel im Scheduler und im Analyze Point).

Gerätekennung

Geben Sie eine Gerätekennung (DeviceID) ein (2).

•Die Gerätekennung darf nur die Zeichen [a-z], [A-Z], [09] enthalten.

•Die Gerätekennung dient der eindeutigen Zuordnung der Maschine in Ihrem Prinect-Workflow. Die Gerätekennung muss mit dem Management Information System (z. B. Prinect Business Manager) abgeglichen werden.

•Im Digitaldruck-Terminal erhält das Gerät den Namen, der hier als Gerätekennung eingetragen ist.

Besonderheit bei Linoprint L ITS600

Für die Linoprint L ITS600 ist standardmäßig die Gerätekennung "ITS600" an der Maschine hinterlegt. Sollten Sie nichts anderes an der Maschine eingetragen haben, dann müssen Sie "ITS600" in identischer Schreibweise als Gerätekennung eintragen.

Geräteklasse

Wählen Sie den Eintrag "Digitaldruck" (3).

Anbindung

Wählen Sie die Anbindungsart (4).

"Data Terminal mit Maschine direkt"

Diese Anbindungsart ermöglicht die beste Integration in den Workflow. Dabei werden die Auf­träge nach dem Weiterleiten vom Arbeitsschritt "Digitaldruck" zunächst an das "Digitaldruck-Terminal" übergeben. Im Digitaldruck-Terminal können die Aufträge noch in eine andere Reihen­folge gebracht und Auftragsdaten kontrolliert werden (siehe Digitaldruck-Terminal ).

Vom Digitaldruck-Terminal werden die Aufträge an das Digital Front End (DFE) gesendet, dort gerendert und schließlich an die Maschine übergeben.

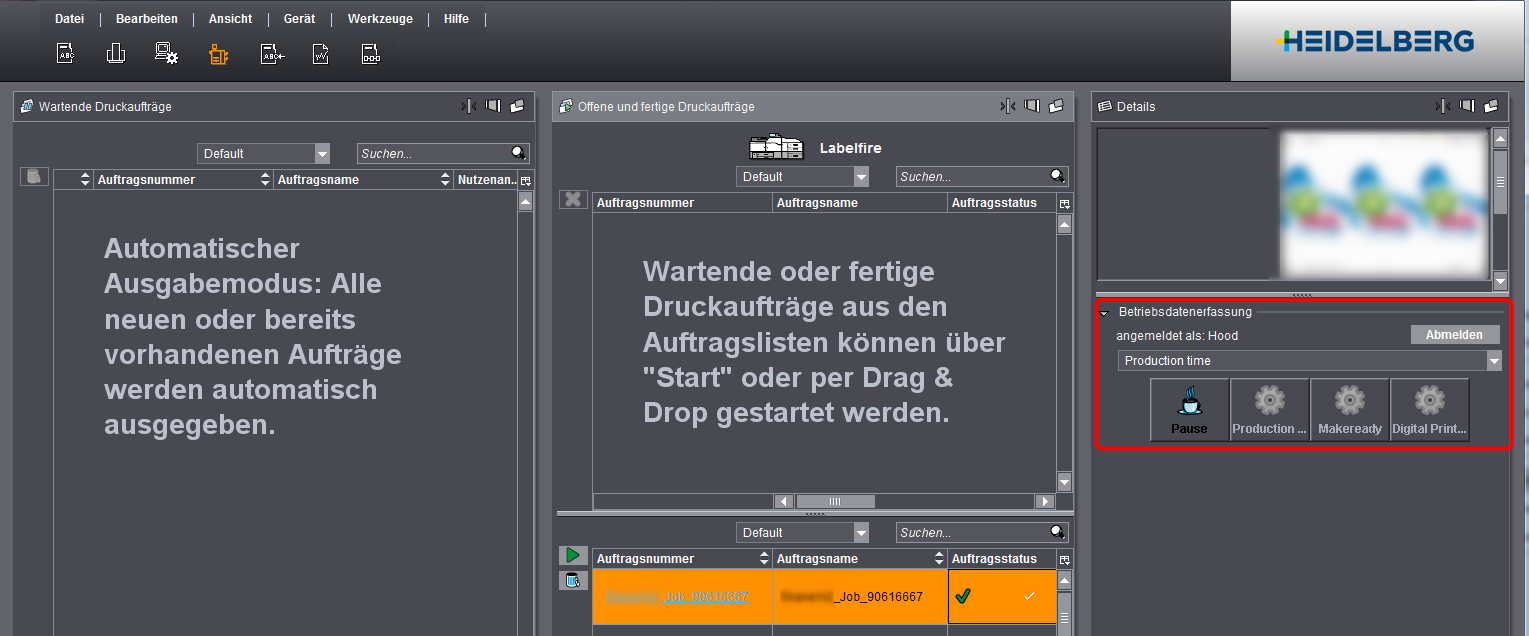

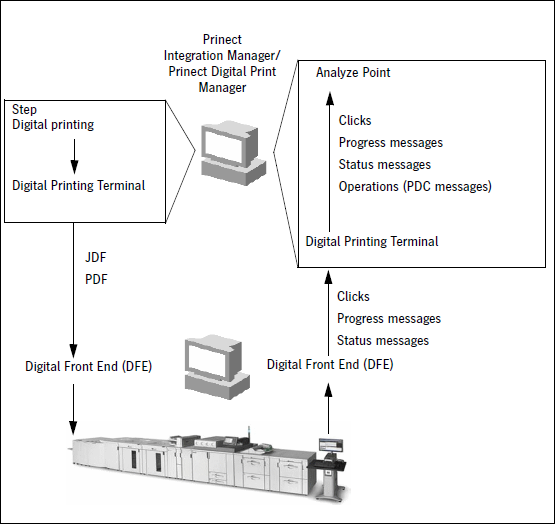

Die Maschine sendet je nach Maschinentyp verschiedene Meldungen wie Klicks und Fort­schrittsmeldungen an Analyze Point zurück. Über das Digitaldruck-Terminal können zusätzlich Betriebsdaten erfasst werden (siehe Screenshot).

Rückmeldungen von der Maschine werden in Analyze Point dargestellt (siehe Rückmeldungen an Analyze Point).

"Maschine direkt"

Im Unterschied zur Anbindung "Data Terminal mit Maschine direkt" werden die gesendeten Druckaufträge aus dem Arbeitsschritt "Digitaldruck" durch das "Digitaldruck-Terminal" geschleust und direkt an der Maschine gedruckt. Am Digitaldruck-Terminal können lediglich Auf­träge abgebrochen und je nach Geräteart pausiert werden. Das Ändern der Druckreihenfolge sowie eine Betriebsdatenerfassung sind nicht möglich. Meldungen wie Klicks und Fortschritts­daten werden wie bei der Anbindung "Data Terminal mit Maschine direkt" zurückgemeldet und in Analyze Point dargestellt.

Wählen Sie für die Linoprint L ITS600 diese Anbindungsart. Das ist notwendig, weil die Verwal­tung der Druckaufträge nicht im Digitaldruck-Terminal sondern direkt an der Maschine durchge­führt wird.

"Data Terminal"

Bei diesem Workflow findet eine reine Betriebsdatenerfassung über ein Data Terminal statt. Das Data Terminal befindet sich auf einem separaten Rechner und ist nicht zu verwechseln mit der Betriebsdatenerfassung über das Digitaldruck-Terminal. An die Digitaldruckmaschine werden keine Auftragsdaten geschickt und die Maschine sendet keine Meldungen an den Prinect Integ­ration Manager/Prinect Digital Print Manager zurück. Diese Anbindungsart ist nur relevant, wenn Sie Betriebsdaten in Ihrem Management Information System und/oder in Analyze Point erfassen möchten.

Inhalt der Arbeitsgangliste

Wählen Sie in der Auswahlliste (5) den gewünschten Eintrag aus. Welche Auswirkungen die Auswahl hat, wird im Inhalt der Arbeitsgangliste ausführlich beschrieben.

Arten der Zeiterfassung

Wählen Sie den gewünschte Listeneintrag aus (6). Diese Funktion ist nur verfügbar für eine reine Data Terminal-Anbindung.

Eine detaillierte Beschreibung finden Sie im Arten der Zeiterfassung.

Zuweisung von Rollen

Hier definieren Sie die Rollen für die Betriebsdatenerfassung (7). Das bedeutet, Sie definieren, wer sich alles an der Maschine anmelden kann. Diese Option steht nur bei einer Anbindung mit "Data Ter­minal mit Maschine direkt" und "Data Terminal" zur Verfügung. Eine nähere Erläuterung zu den Rol­len finden Sie im Zuweisung von Rollen.

Leistungswerte

Im Bereich "Leistungswerte" (8) müssen Sie keine Änderungen vornehmen. Es werden hier Standard­werte aus dem Master Data Store eingetragen. Die hier eingetragenen Standardwerte werden nur bei einem neu angelegten Arbeitsgang als Vorlage für die Berechnung der Produktionszeiten herangezo­gen. Diese berechneten Produktionszeiten werden dann im Scheduler bei der Verplanung des Arbeits­gangs berücksichtigt. Bei einem Prinect-Workflow mit einem Management Information System (MIS) werden die Produktionszeiten vom MIS geliefert.

Die "Leistungswerte" sind außerdem im Planungsassistenten von Bedeutung. Anhand dieser Werte wird, sofern keine MIS Informationen vorhanden sind, die Länge eines Arbeitsganges berechnet. Näheres zum Planungsassistenten siehe Planungsassistent.

Klicken Sie auf "Weiter". Im nächsten Schritt wählen Sie den Maschinentyp aus und stellen die Ver­bindung zur Druckmaschine her.

Geräteassistent - Auswahl Maschinentyp

In diesem Fenster legen Sie die Parameter Ihrer Digitaldruckmaschine fest. Je nach Maschinentyp gibt es unterschiedlich Einstellungen.

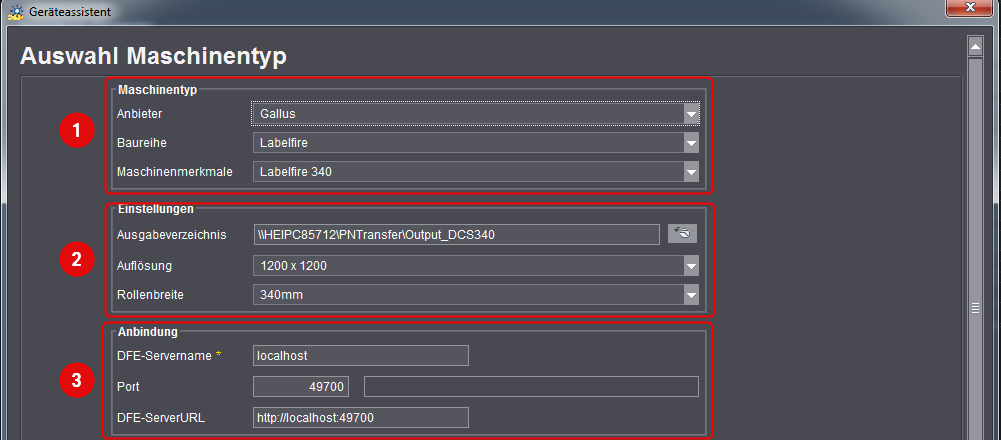

Maschinentyp für Labelfire, Primefire und Linoprint L parametrieren

Maschinentyp (1)

Wählen Sie für Labelfire den Anbieter "Gallus", für Primefire den Anbieter "Heidelberg" und für die Linoprint L den Anbieter "Linoprint L". Die Baureihe und das Maschinenmerkmal werden automa­tisch gesetzt.

Einstellungen (2)

Geben Sie als Ausgabeverzeichnis das Verzeichnis an, in das die TIFF-Dateien bzw. die BMP-Dateien für die Digitaldruckmaschine geschrieben werden. Auf dieses Verzeichnis muss später die Maschine zugreifen können. D. h. der Ordner muss im Netzwerk freigegebene sein und es muss einen Benutzer geben, der mindestens die Rechte zum Lesen und Ändern besitzt.

Besondere Einstellungen für die Linoprint L

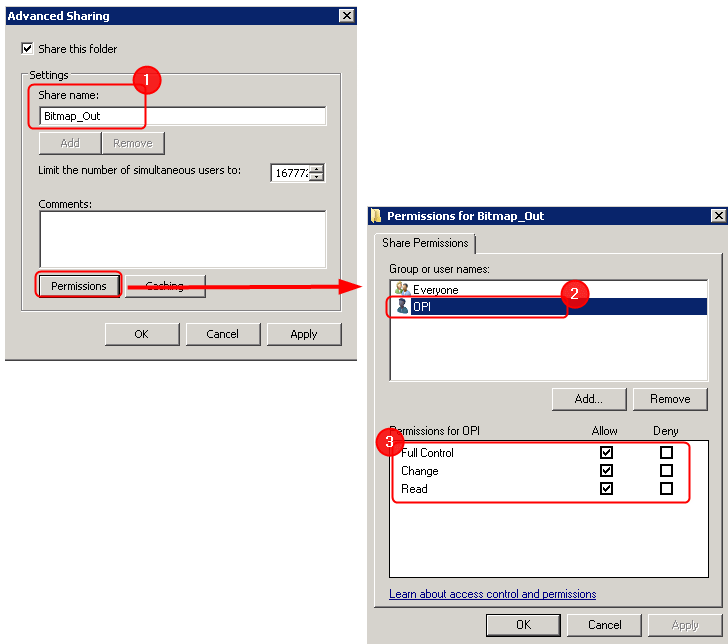

Damit die Linoprint L die Dateien im Ausgabeverzeichnis lesen kann, muss das Verzeichnis mit dem Namen "Bitmap_Out" (1) freigegeben werden. Der Benutzer "OPI" (2) muss die Rechte erhalten, um auf dieses Verzeichnis zugreifen zu können (3). Der Benutzer "OPI" muss vorher auf dem Rechner angelegt worden sein.

•Auswahlliste "Ausgabeformat" (2)
Hier wählen Sie in Abhängigkeit Ihrer Maschine das Ausgabeformat. Bei einer Linoprint L ITS600 ist dies abhängig von der Elektronik. Für Maschinen mit DSP2-Elektronik müssen Sie DSP2-BMP wählen. Für Maschinen mit DSP3-Elektronik müssen Sie DSP3-TIFF4 wählen.

•Auswahlliste "Auflösung" (3)
Hier wählen Sie in Abhängigkeit Ihrer Maschine die Auflösung aus.

•Auswahlliste "Rollenbreite" (4)
Hier wählen Sie in Abhängigkeit Ihrer Maschine die Rollenbreite aus.

Anbindung (3)

Geben Sie in den Eingabefeldern "DFE-Servername" (Digital Front End) den Server des Digital Front Ends an. Der Server kann entweder als IP-Adresse oder als Name eingetragen werden.

Der "Port" wird automatisch eingetragen. Sie müssen ihn nur ändern, wenn Sie an dem DFE-Server eine andere Einstellung vorgenommen haben.

Im Feld "DFE-ServerURL" wird aus dem Servernamen und dem Port die URL zusammengesetzt. An dieser Stelle brauchen Sie keine Änderung vornehmen.

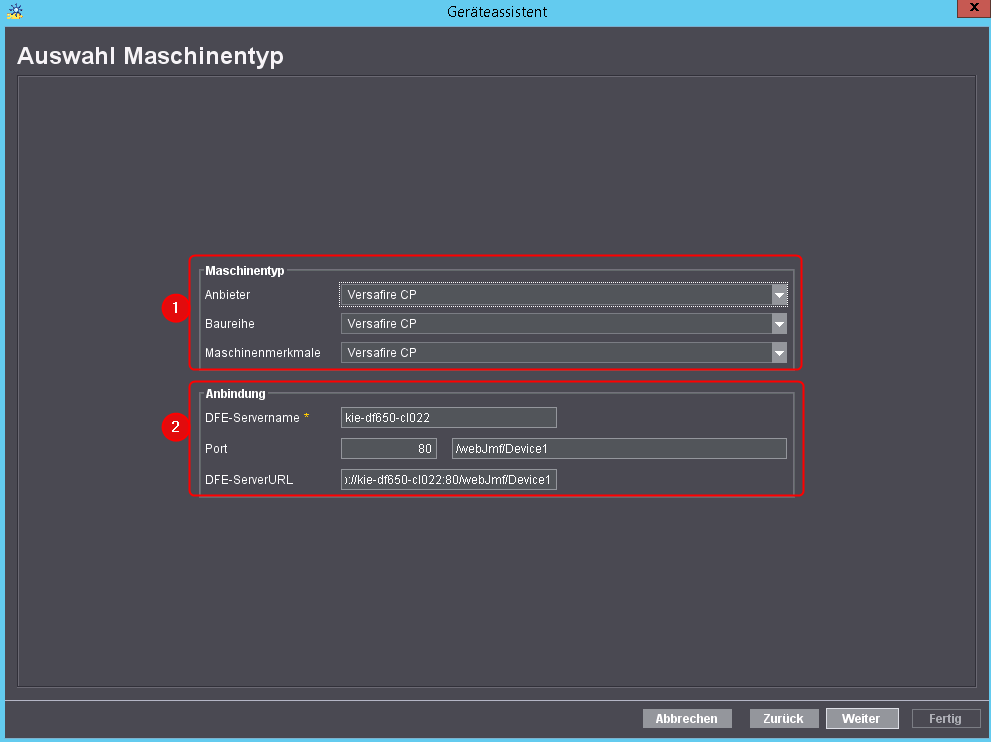

Maschinentyp für Versafire CV/Linoprint CV, Versafire CP/Linoprint CP und Linoprint C parametrieren

Maschinentyp (1)

Wählen Sie in Abhängigkeit des Maschinentyps den Eintrag "Versafire CV", "Versafire CP" oder "Lino­print L". Aufgrund der Neubenennung von Linoprint CV/CP zu Versafire CV/CP bleiben die Einträge Linoprint CV/CP für alle Maschinen bestehen, die bis Prinect 2017 angelegt worden. Wenn Sie eine neue Maschine anlegen, wählen sie Versafire CV/CP. Funktional unterschieden sich die Maschinen­typen nicht.

Maschinenmerkmale für Linoprint C parametriesieren

•C751

Standardmäßig sind folgende Weiterverarbeitungs-Geräte für die Linoprint C751 auswählbar:

•C901

Standardmäßig sind folgende Weiterverarbeitungs-Geräte für die Linoprint C901 auswählbar:

Anbindung (2)

Geben Sie in den Eingabefeldern "DFE-Servername" (Digital Front End) den Server des Digital Front Ends an. Der Server kann entweder als IP-Adresse oder als Name eingetragen werden.

Der "Port" wird automatisch eingetragen. Sie müssen ihn nur ändern, wenn Sie an dem DFE-Server eine andere Einstellung vorgenommen haben.

Maschinentyp für Canon, HP Indigo, Kodak NexPress, Konica Minolta, Ricoh und Xerox parametrieren

Maschinentyp

Wählen Sie den entsprechenden Hersteller sowie die von Ihnen verwendete Baureihe und das Maschinenmerkmal aus.

Anbindung

Siehe Anbindung (2).

Maschinentyp für nicht unterstützte Digitaldruckmaschinen (Generic) paramet­rieren

Alle Digitaldruckmaschinen, die bisher nicht von Heidelberg unterstützt werden (siehe ) können über eine generische Schnittstelle angebunden werden. Für diese Maschinen steht in der Auswahlliste des Maschinentyps der Eintrag "Generic" zur Verfügung..

Maschinentyp (1)

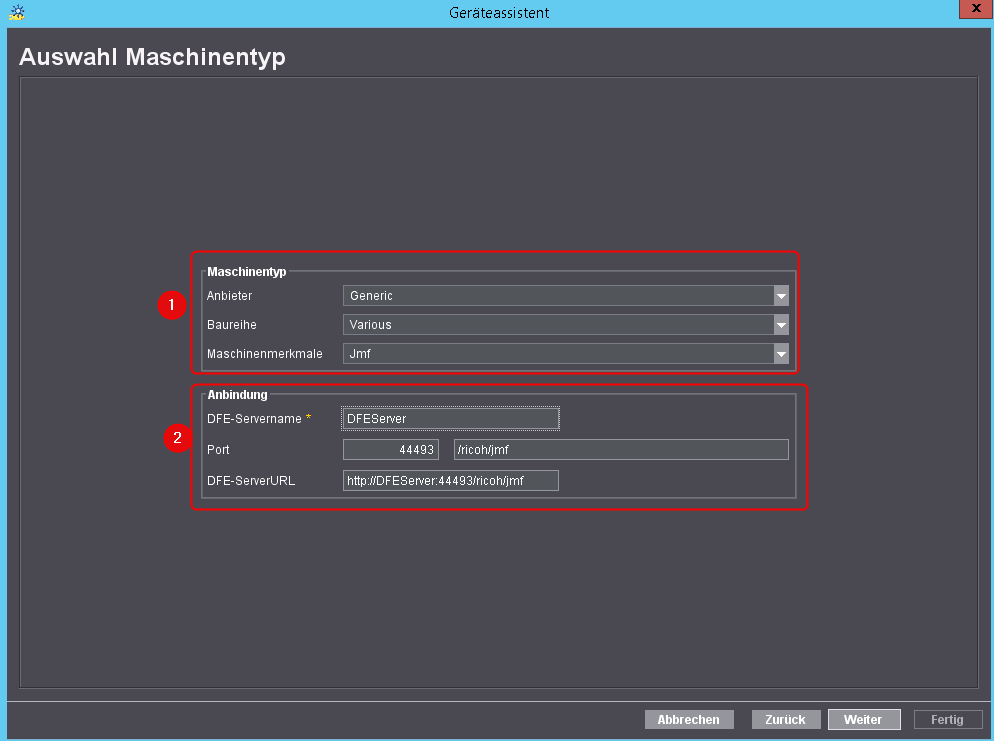

Wählen Sie als Anbieter "Generic". Die Baureihe wird automatisch gesetzt. Als Maschinenmerkmal stehen Ihnen die Einträge "Jmf" und"Hotfolder" zur Verfügung.

•Jmf
Mit einer Jmf-Anbindung werden Fremd-DFEs angesteuert, die über eine Heidelberg-Schnitt­stelle verfügen. Dadurch können Rückmeldungen wie Bedruckstoffe von der Maschine abgefragt werden. Um eine Maschine über Jmf anbinden zu können, muss das DFE die Heidelberg-Schnittstelle implementiert haben. Ob Ihre Maschine diese Schnittstelle besitzt, erfahren Sie bei Ihrem DFE-Hersteller.

•Hotfolder
Ist keine Heidelberg-Schnittstelle im DFE implementiert, kann die Maschine über einen "Hotfol­der" angebunden werden. Hierbei werden in ein angegebenes Verzeichnis PDF-Dateien vom Pri­nect System für die Digitaldruckmaschine geschrieben. Bei dieser Anbindung erhalten Sie keinerlei Rückmeldungen von der Digitaldruckmaschine. Das bedeutet auch, dass keine Bedruckstoffe von der Maschine abgefragt werden. Stattdessen wird automatisch nach Anlegen der Maschine eine Default-Gruppe mit Bedruckstoffen angelegt, den Sie später editieren kön­nen. Siehe Bedruckstoffe.

Ausgabeverzeichnis

Tragen Sie hier das Verzeichnis (Hotfolder) ein, in das später die PDF-Dateien vom Prinect Digital Print Manager für die Digitaldruckmaschine geschrieben werden sollen. Dieses Verzeichnis muss im Netzwerk freigegeben sein.

Das Ausgabeverzeichnis ist ein sogenanntes Root-Verzeichnis. Alle Unterordner dieses Verzeichnisses werden im Prinect-Workflow als "Virtuelle Drucker" behandelt (siehe Bedruckstoffe). Die Unterordner, die Sie dort anlegen, sollten i. d. R. mit den Bezeichnungen Ihrer angelegten "Virtuellen Druckern" an dem DFE übereinstimmen.

Anbindung (2)

Siehe Anbindung (2).

CTP-Gerät zur PDF-Ausgabe für Kleinformat-Plattenbelichter anlegen (Generic Platesetter)

Häufig verfügen kleine Druckereien neben ihrem Digitaldruck-Workflow über einen einfachen Offset-Workflow im Kleinformat. Diese Druckereien haben vergleichsweise einfache Produkte und einfache Tools zur Druckbogenerstellung. Dafür reicht es häufig, ein Layout als PDF an das RIP des Plattenbe­lichters auszugeben.

Hierzu bietet Heidelberg die Möglichkeit, ein Layout im Digital Print Manager zu erstellen und als PDF auszugeben. Das Format ist auf eine Maximalgröße von 656mm (Breite) x 530mm (Höhe) beschränkt.

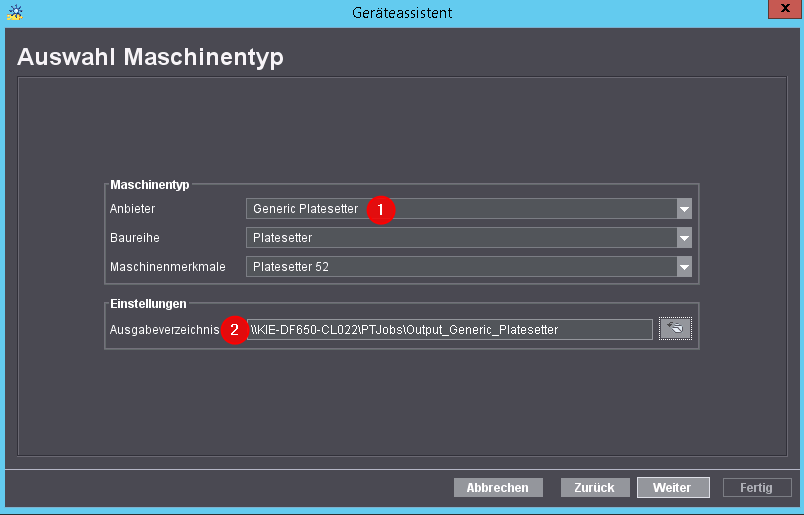

Um ein solches PDF auszugeben, muss am CDM eine Digitaldruckmaschine vom Maschinentyp "Generic Platesetter" (1) angelegt werden. Als Ausgabeverzeichnis (2) muss ein Ordner im Netzwerk angelegt werden, auf das der RIP zugreifen kann.

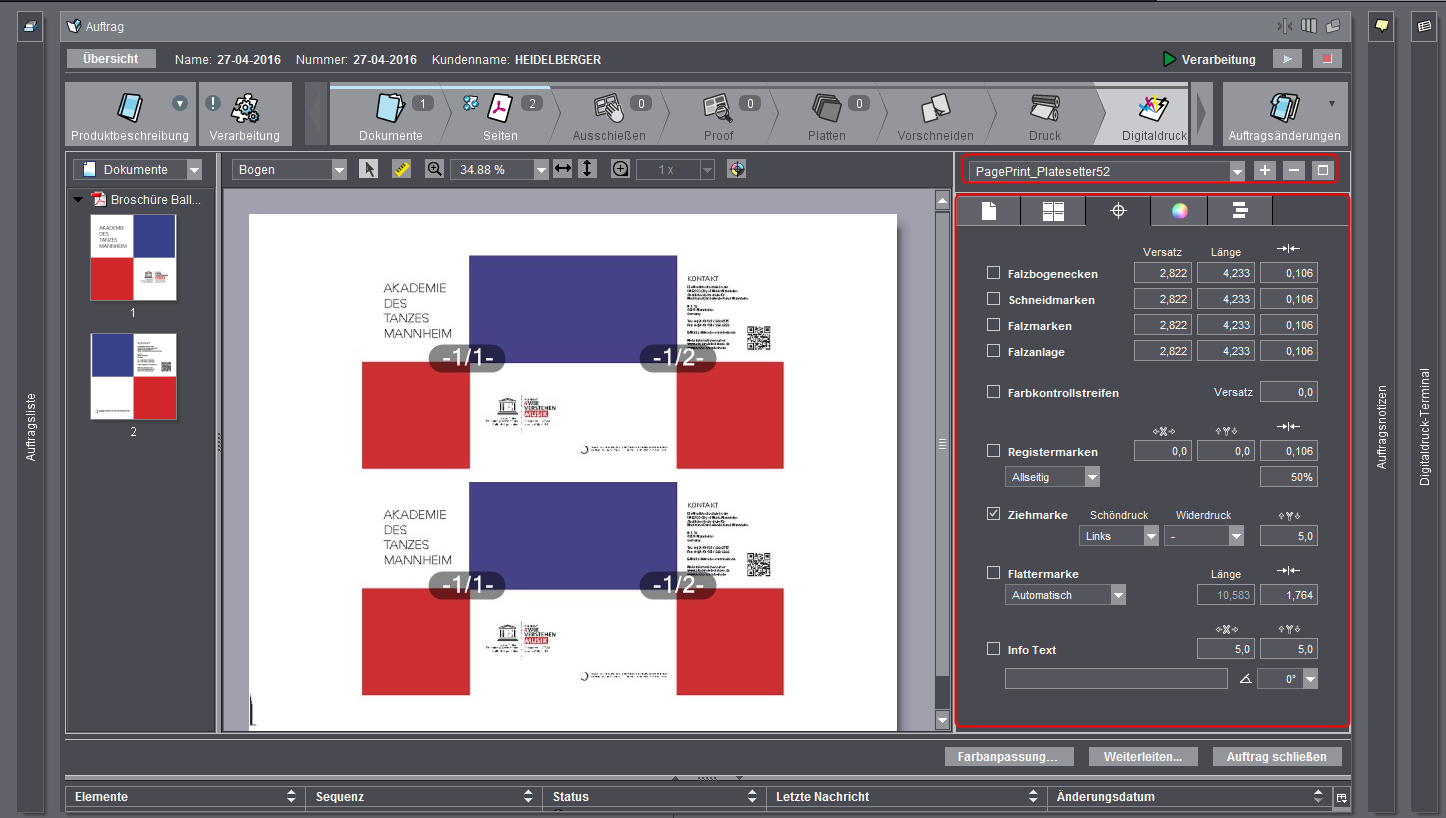

Für das angelegte Gerät kann anschließend eine "PagePrint"-Sequenz erstellt werden, die im Arbeits­schritt "Digitaldruck" auswählbar ist. Hier können unter anderem das Plattenformat angepasst wer­den, die Position des Bogens festgelegt und Ziehmarken platziert werden.

Weitere Schritte im Geräteassistenten für Data Terminal-Geräte

Für Digitaldruckmaschinen mit den Anbindungsarten "Data Terminal mit Maschine direkt" und "Data Terminal" folgen im Geräteassistent die Einstellungen zur Betriebsdatenerfassung. Diese Einstellun­gen sind identisch zu anderen Data Terminal-Geräten. Bei einer Direktanbindung ohne Data Terminal gelangen Sie direkt zum Fenster Geräteassistent - Zusammenfassung.

Für die Schritte mit Data Terminal siehe:

•Geräteassistent - "Zuweisung von Operationsgruppen" und "Zuweisen von Ope-rationen"

•Geräteassistent - Zuweisung von Benutzergruppen

•Geräteassistent - Varianten anlegen

•Geräteassistent - Zusammenfassung
