Explicación de los elementos gráficos
Cuando abre un pedido se muestra primero una vista con los contenidos de las páginas. Para tener una vista simplificada y esquemática se pueden ocultar los contenidos de las páginas PDF.

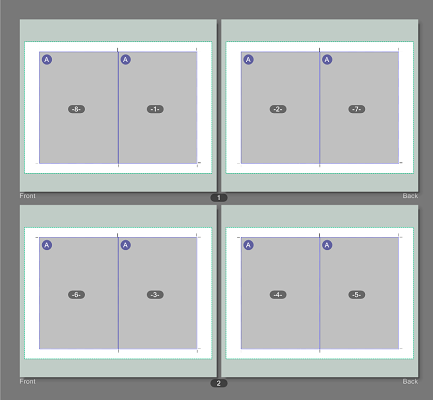

La siguiente figura muestra una vista en la que se han ocultado los contenidos de las páginas para que cada uno de los elementos gráficos pueda verse mejor.
•Superficie blanca: La superficie blanca representa el soporte de impresión.
•Superficie gris clara: (Debería ser de igual o mayor tamaño que el soporte de impresión) Esta es la superficie expuesta. Ella contiene todos los objetos expuestos.
•Superficies grises oscuras: Cuando los contenidos de las páginas están ocultos, ellos serán representados en la vista por medio de áreas grises oscuras grandes.
•Círculo de color lila con una “A” blanca en la página: ID para la orientación de una página.
Cuando los contenidos de las páginas están ocultos y se representan en la vista por medio de áreas grises se puede ver la ID “A”. Esto le permite poder reconocer la orientación de una página.
•Casilla azul con línea plumeada (alrededor de una página): Formato final recortado.
Para esta representación se ha definido una sangre. Ud. ve la sangre como margen que excede al formato final recortado. Vea también Sangre.
Las páginas han sido posicionadas en el centro del formato final recortado. Vea también Valores pred. de la pág..
•Casilla verde con línea plumeada: Pliego de plegado.
Para esta representación se ha realizado un cálculo automático del suplemento de recorte. De no ser así, el recuadro verde enmarcaría los formatos finales recortados.
•Números blancos en la página: Números para los comodines de las páginas en la maqueta.
