I valori misurati vengono visualizzati nelle schede «Foglio da stampa», «Foglio piegato/Blocco di montaggio/Fustella» e «Documento».
I valori «X» e «Y» rispecchiano l’attuale posizione del cursore del mouse. Sussiste la possibilità di definire un punto di misura e/o di trascinare un rettangolo di misura con la combinazione di tasti «tasto di comando+tasto Maiuscole» e premendo il tasto del mouse. I valori «B» e «H» indicano la larghezza e l’altezza del rettangolo.
Il canale del colore viene visualizzato nelle schede «Foglio da stampa», «Foglio piegato/Blocco di montaggio/Fustella» e «Documento».
Tramite la lista a discesa «Canale del colore» viene mostrato quali colori vengono utilizzati sul foglio da stampa corrispondentemente attivato, sul foglio piegato/sul blocco di montaggio/sulla fustella o sulle singole pagine.
La premessa per una visualizzazione con diversi canali è un file PDF importato e separato.
Per verificare le singole selezioni colore ed eventualmente i colori supplementari, passate alla selezione colore/colore pantone da controllare tramite la lista a discesa. La parte di colore viene visualizzata in modo corrispondente.
Selezionando «A colori» vengono visualizzati tutti i colori (visualizzazione Composite).
Impostazione standard: A colori
Il fattore d’ingrandimento viene visualizzato nelle schede «Foglio da stampa», «Foglio piegato/Blocco di montaggio/Fustella», «Lista fogli da stampa» e «Documento».
La funzionalità principale si trova nella scheda «Foglio da stampa». Il focus dello zoom può essere, a seconda della selezione, il foglio da stampa o la carta.
Tramite la lista a discesa «Fattore d’ingrandimento» viene visualizzato con quale fattore d’ingrandimento deve essere rappresentato il foglio da stampa, la lista dei fogli da stampa, il foglio piegato/il blocco di montaggio/la fustella o la pagina/duplicazione individuale.
Per modificare il fattore d’ingrandimento, passate tramite la lista a discesa al valore desiderato o contrassegnate il campo e immettete un valore.
Selezionando «Auto» viene automaticamente calcolata e mostrata la rappresentazione completa più grande possibile nella finestra.
Impostazione standard: Auto (automatico)
|
Selezione di un oggetto. Se fate clic su un oggetto selezionabile, questo viene incorniciato in giallo e può essere spostato tenendo il tasto del mouse premuto. Potete selezionare più oggetti alla volta trascinando un riquadro di selezione. Tuttavia, potete selezionare solo oggetti di tipo identico. Il tipo di oggetti che potrà essere selezionato dipende dall’oggetto sul quale avete fatto clic al momento di trascinare il riquadro. Per selezionare più oggetti, potete anche tenere premuto il tasto Ctrl e fare clic su degli altri oggetti. |
|
Selezione esclusiva di fogli piegati o blocchi di montaggio. Se fate clic su un oggetto selezionabile, questo viene incorniciato in blu e può essere spostato immediatamente tenendo il tasto del mouse premuto. In «Ottimizzazione raccolta > Ottimizzazione foglio senza layout predefinito» Il margine dell’area di ottimizzazione definito per i parametri di geometria ha un effetto magnetico quando gli articoli vengono spostati in modo interattivo, al fine di facilitare la rielaborazione manuale del layout foglio. Potete selezionare più oggetti contemporaneamente trascinando un riquadro di selezione. Per selezionare più oggetti, potete anche tenere premuto il tasto Ctrl e fare clic su degli altri oggetti. |
|
Ingrandimento mediante zoom dell’intero grafico. Compare un «+» nella lente. Per una riduzione dell’ingrandimento tramite zoom, tenete il tasto «Alt» premuto. Nella lente appare un «-». Trascinando un rettangolo può essere ingrandita una determinata zona. |
|
Strumento Spostamento: Con un clic del mouse e spostando quest’ultimo questo strumento permette di spostare gli oggetti ingranditi nell’area di visualizzazione. Potete selezionare lo strumento anche tenendo premuta la barra spaziatrice e facendo clic con il mouse. |
|
Definire un punto di misura e trascinare un rettangolo di misura: Grazie a questo strumento potete definire i punti di misura e/o trascinare un rettangolo di misura e leggere, in modo corrispondente, i valori nei campi di visualizzazione in basso a sinistra. Inoltre, potete ora creare marchi interni della grandezza del rettangolo di misura trascinato. A questo riguardo, vedi Genera marchi interni. |
|
Inverti i contenuti delle duplicazioni tramite Drag & Drop Fate clic sul pulsante: Il puntatore del mouse cambia in modo corrispondente. Facendo «clic» su una duplicazione e trascinando su un’altra duplicazione, i contenuti e gli indici di entrambe le duplicazioni vengono sostituiti. Il contorno deve coincidere e gli indici di entrambe le duplicazioni devono essere distinti. A seconda del modo scelto, questa funzione non avrà lo stesso effetto: Packaging Nel modo «Packaging», gli indici delle pagine e il contenuto delle duplicazioni saranno invertiti. Per fare ciò, i contorni devono concordare e gli indici delle due duplicazioni devono essere differenti. Montaggio Nel modo «Montaggio», si fa una distinzione tra due casi: 1a Un blocco di montaggio ha più duplicazioni: In questo caso, come nel modo «Packaging», le pagine saranno invertite. Le grandezze dei blocchi di montaggio devono essere identiche e gli indici delle duplicazioni differenti. 2a Esiste un blocco di montaggio per ogni pagina di contenuto. Questo è il caso nell’ottimizzazione del foglio multiplo. Non sono quindi le pagine che saranno invertite mediante Drag & Drop, bensì i blocchi di montaggio completi. Le grandezze dei blocchi di montaggio devono essere identiche e gli indici delle duplicazioni differenti. Web to Print Dopo l’ottimizzazione in un ordine composto, con lo strumento d’inversione è possibile invertire fogli piegati che hanno la stessa grandezza. In questo caso, devono contenere differenti pagine di foglio piegato. Imposizione Nel modo «Imposizione», è possibile invertire fogli piegati di identica grandezza. |
|
Cambiamento di scala libero per i marchi Ad eccezione dei riferimenti di taglio e di piega impostati automaticamente tutti i marchi possono essere cambiati di scala. Selezione alternativa del pulsante: «F5» Selezionate il marchio da cambiare di scala e tenete premuto il tasto «F5». Le maniglie ingrandite che compaiono consentono il cambiamento di scala libero. Per un cambiamento di scala proporzionale, attivate lo strumento. Con il cursore del mouse attivate prima una maniglia ingrandita e tenete il tasto del mouse premuto. Poi premete il «tasto Maiuscole» e procedere allo spostamento con il mouse. |
|
Dimensionamento definito dall’utente: Con questo strumento potete misurare le distanze da un bordo definito (p.es. bordo della carta, bordo della pagina ecc.) a un altro bordo definito. •Muovete il puntatore del mouse sul bordo della pagina. •Il bordo di partenza viene rappresentato come barra rossa. •Tenete il tasto del mouse premuto e trascinate il puntatore del mouse sul bordo della carta. •Il bordo finale viene rappresentato come barra verde. •Rilasciate il tasto del mouse. •La distanza dal bordo della pagina al bordo della carta viene visualizzato su di una linea tra la barra rossa e quella verde. •Con la combinazione di tasti «Alt + clic» sul dimensionamento, questo viene cancellato. |
Con il pulsante «bianco» potete visualizzare la bianca e la volta l’una accanto all’altra e con il pulsante «verde» e quello «giallo» rispettivamente la bianca e la volta
Un doppio clic sulla barra del titolo colorata della bianca o della volta corrisponde alla funzionalità del pulsante «bianco». A questo riguardo, vedi anche le combinazioni di mouse e di tasti Finestra Grafici .
In alternativa, potete anche sfogliare con la combinazione di tasti Ctrl + freccia verso destra/freccia verso sinistra.
Attiva/disattiva l’anteprima della sovrastampa del foglio da stampa in colori reali
Ins:
Dis:
Il pulsante commuta la visualizzazione grafica in una visualizzazione del foglio da stampa a colori reali. In questa visualizzazione, anche le sovrapposizioni di diverse pagine e gli elementi di marchio sono rappresentati correttamente sul foglio da stampa per ogni colore.
Nell’anteprima di stampa è possibile zoomare e spostare. Il menu contestuale e tutti gli altri strumenti sono disattivati.
Nota: Con grandi quantità di dati dei file di contenuto, la zoomata e lo spostamento possono richiedere un certo tempo, poiché l’anteprima è ricalcolata direttamente ogni volta.
Funzionamento automatico per i riferimenti di taglio e di piega automatici
Il pulsante offre la possibilità di editare nuovamente riferimenti di taglio e di piega normalmente bloccati. Questo può risultare necessario nei flussi di lavoro speciali.
I riferimenti di taglio e i riferimenti di piega definiti automaticamente non sono in un primo tempo modificabili, poiché le posizioni dei riferimenti sono, di massima, univoci. Nella finestra Grafici, se selezionate questi elementi essi appariranno incorniciati in rosso. I riferimenti possono essere modificati solo mediante una disattivazione esplicita nella finestra Grafici e saranno contrassegnati con una cornice gialla.
Con questo pulsante viene comandata l’attivazione e la disattivazione del funzionamento automatico dei marchi. Fate clic sullo stato Automatico, compare una richiesta con una breve spiegazione. Se confermate con un Sì, il pulsante e i marchi interessati (se selezionati) vengono rappresentati di colore «giallo» e possono essere modificati. Da questo momento non è più attivo alcun funzionamento automatico p.es. per tracciare nuove posizioni marchi. In questo modo sono possibili modifiche individuali.
|
Automatico |
Pulsante |
Marchi |
Modifica marchi |
Conseguenza |
|---|---|---|---|---|
|
ON |
acromatico |
I marchi hanno un |
non |
Correzione funzionamento automatico se necessario |
|
OFF |
Sfondo giallo |
I marchi hanno un riquadro giallo |
non è |
Il funzionamento automatico è disattivato, la parte di ordine è bloccata |
|
ON su OFF |
passa da acromatico a sfondo giallo |
I marchi ricevono un riquadro giallo |
non è |
Il funzionamento automatico viene disattivato, la parte di ordine viene bloccata |
|
OFF su ON |
passa da sfondo giallo ad acromatico |
I marchi ricevono un riquadro rosso |
non è |
Il funzionamento automatico viene nuovamente attivato e sovrascrive le modifiche manuali sui marchi |
Spiegazioni:
Il funzionamento automatico viene disattivato (OFF: sfondo giallo)
I marchi che p.es. a causa dello spostamento di fogli piegati e sovrapposizioni sono stati rimossi automaticamente, non vengono più ridisegnati. Non vengono più posizionati automaticamente nuovi marchi.
Viene attivato il blocco della parte di ordine (se attivato nelle preimpostazioni). In questo modo vengono disattivate le funzioni che comporterebbero l’avvio del funzionamento automatico.
Ulteriore nota
Lo stato del pulsante «OFF» o «ON» è un attributo del Job. Il job viene salvato e aperto in modo corrispondente.
Attiva/disattiva dimensionamento
Questo strumento permette, con un clic del mouse, di visualizzare o nascondere i valori dello strumento «Dimensionamento definito dall’utente» (vedi sopra). Vengono inoltre visualizzati tutti i parametri attivati in «Impostazioni per la visualizzazione > Dimensionamento». A questo riguardo, vedi Attivare/disattivare la visualizzazione delle impostazioni e dei livelli .
Attivare/disattivare la visualizzazione delle impostazioni e dei livelli
Con il pulsante «Impostazioni per la visualizzazione» viene aperta una finestra di dialogo nella quale è possibile configurare le impostazioni per l’aspetto della finestra Grafici.
Per configurare la finestra Grafici vi sono a disposizione le schede «Visualizzazione», «Dimensionamento», «Retino ausiliario», linee ausiliarie, filetti fustellatura e separazioni.
Il pulsante «Salva come preimpostazione», nella parte inferiore della finestra, permette di salvare una impostazione modificata direttamente nelle preimpostazioni. Questa impostazione viene mantenuta anche dopo che sarete usciti dal programma.
Nota: Quando si lavora con versioni multilingue, nella scheda «Visualizzazione» viene mostrato il livello attivo.
Per la visualizzazione dei diversi livelli, attivate con un clic del mouse il livello desiderato. Il livello attivato viene visualizzato direttamente nella finestra Grafici. È possibile visualizzare diversi o anche tutti i livelli.
L’importazione di file a diversi livelli viene effettuata nella «finestra Browser > Contenuti».
La finestra Grafici può essere adattata individualmente con i seguenti parametri. In linea di principio, tutto quanto è presente nel Job può essere anche visualizzato nella finestra Grafici:
Visualizzazione
•Contenuti delle pagine/duplicazioni
Il contenuto delle pagine viene mostrato come immagine panoramica.
Per i documenti con un numero di pagine elevato, è possibile risparmiare tempo di CPU se i contenuti vengono nascosti.

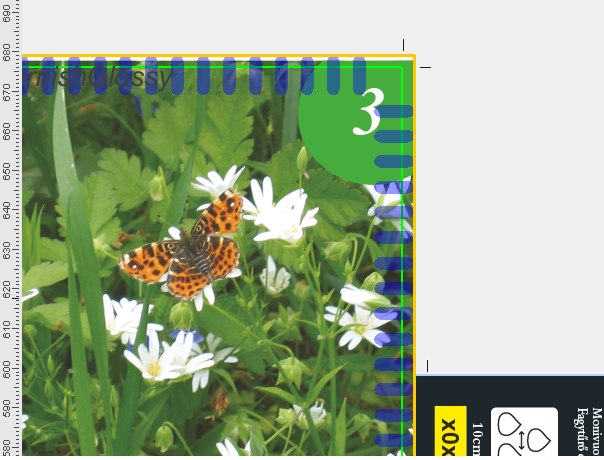

•Segmenti
Nota: Solo con l’opzione «Gang & Sheet Optimizer» attivata e l’opzione addizionale «Ganging with Segments for Finishing».
Per i Job del tipo «Ottimizzazione raccolta senza layout predefinito», è possibile formare delle aree parziali sul foglio da stampa che raggruppano sul foglio degli articoli con la stessa ulteriore elaborazione dipendentemente dal codice prodotto.
Quando la visualizzazione «Segmenti» è attivata, queste aree vengono rappresentate con una cornice del colore predefinito nelle copie originali di segmento.
Nell’illustrazione d’esempio, l’articolo sinistro appartiene ad un segmento (cornice blu) e l’articolo destro non fa parte di un segmento (senza cornice).
•Rappresentazione simbolica
È possibile nascondere tutti gli ausili simbolici che non sono rilevanti per l’uscita.
•Superficie d’esposizione
La linea bianca-blu viene visualizzata o nascosta.
•Visualizza il numero d’ordine dei fogli piegati
Numera i fogli piegati e li contrassegna con il numero corrispondente. La sequenza corrisponde all’indice della «Lista di tutti i fogli piegati» nell’Ispettore del foglio da stampa.
Il numero d’ordine può anche essere utilizzato nell’imposizione con il marchio «StationNumber». Questo permette di distinguere i fogli piegati in caso di duplicazioni multiple. A questo riguardo, vedi Utilizzo nel modo ’Imposizione’ per la distinzione dei fogli piegati.
•Numeri linee di separazione
•Sostituisci i jolly con i nomi dei jolly
Se nessun contenuto nel jolly di un marchio può essere sostituito, il nome del jolly viene inserito. In questo modo il marchio è visibile.
•Marchi nel fondo
•Marchi in primo piano
•Marchi lastra flessografica
•Righello
•Zone inchiostrazione
Le zone d’inchiostrazione definite di una macchina da stampa vengono rappresentate come linee. La base è la macchina da stampa selezionata nel foglio d’imposizione lastra. Vengono usati i valori dall’Editor macchina da stampa, definiti nell’area «Zone d’inchiostrazione» in «Numero» e «Larghezza».
Questa funzionalità facilita p.es. il posizionamento delle strisce di controllo colori.
•Visualizza il verso foglio piegato come nel foglio da stampa
La visualizzazione del foglio piegato mostra che il foglio piegato ha lo stesso orientamento come la visualizzazione del foglio da stampa.
•Mostra linee bozza
Indica le linee di bozza definite nel set di parametri di uscita.

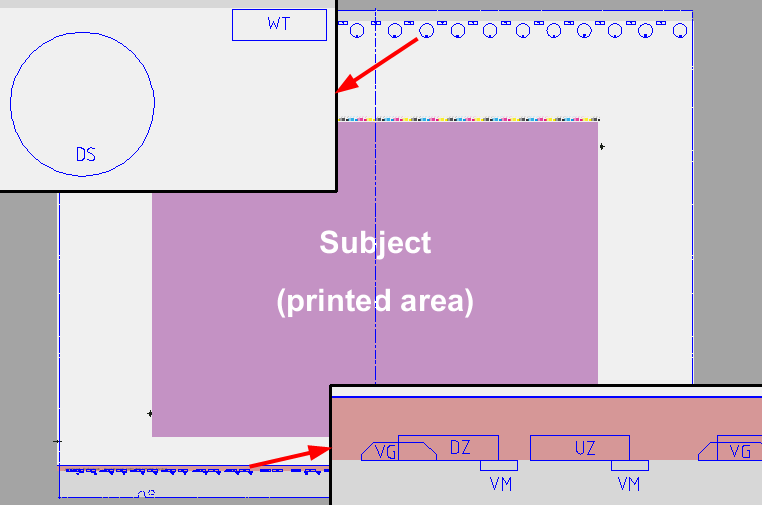

•Visualizza il foglio d’imposizione della macchina da stampa
Visualizza dettagli relativi al foglio d’imposizione della macchina da stampa selezionata, come le posizioni delle pinze o delle ventose.
Condizione: Nel passo di lavoro «Lastre», la macchina da stampa deve essere definita nella lista dei fogli d’imposizione lastra.
Tutte le pinze appartenenti alla macchina da stampa, ecc., vengono visualizzate in scala nella loro posizione. Il colore della rappresentazione può essere modificato nella scheda «Generale» delle «Preimpostazioni» (vedi Rappresentaz. colore). Vengono utilizzate le abbreviazioni di termini seguenti:
«CS» per pinze del cilindro di stampa
«CT» per pinze del cilindro di trasferimento
«PP» per prepinza
«SF» per squadre frontali
«TV» per pinze del tamburo di voltura
«AT» per aspiratori rotanti, tamburo intermedio
Al momento, questa funzionalità è disponibile per le macchine seguenti:
·CD74
·CD102-43
·CD102-52
·CS92
·CX92
·CX102-43
·CX102-52
·CX104-43
·CX104-52
·SM52
·SM74
·SM102-43
·SM102-53
·XL75F
·XL75C
·XL106
•Visualizza margini pinza
La rappresentazione dei margini pinza è attivata standard. Se i margini pinza e i margini non stampabili si sovrappongono, queste aree vengono rappresentate in rosso scuro.

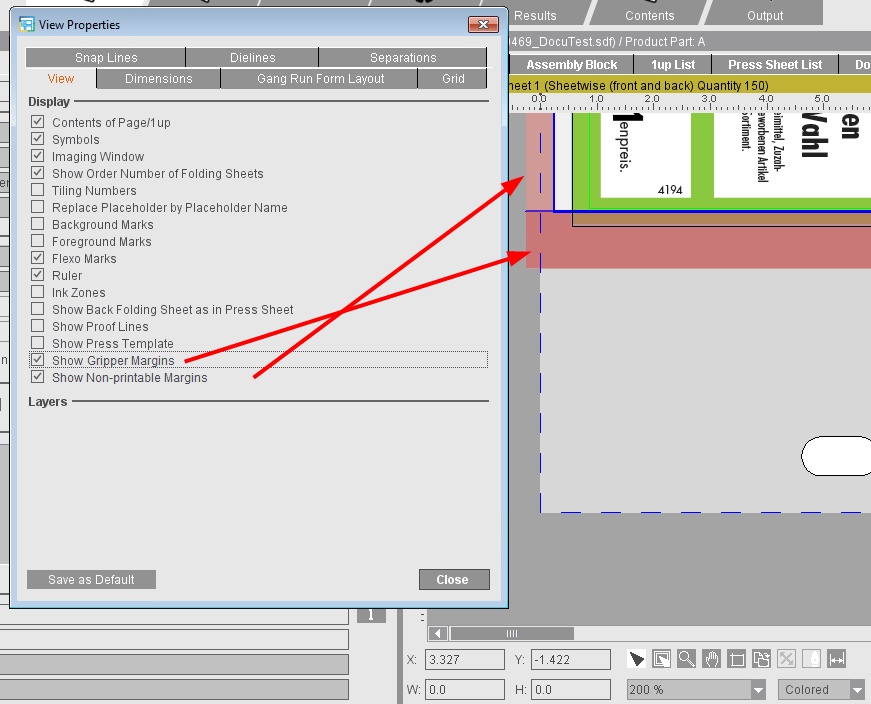

•Visualizza margini non stampabili
L’indicazione si riferisce alla carta, vale a dire che le aree della carta che non possono essere stampate dalla macchina selezionata vengono contrassegnate in rosso. Questi valori vengono acquisiti dai parametri della macchina. La rappresentazione è disattivata standard.

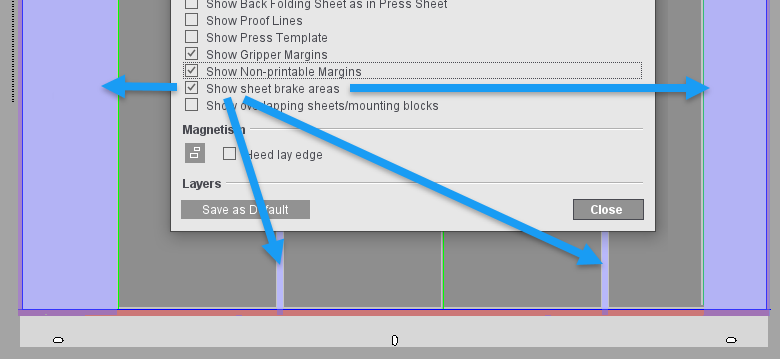

•Livelli
Se un Job ha più livelli (event. versioni lingua), questi vengono rappresentati e possono essere disattivati singolarmente.
Preimpostazione standard: Sono visualizzati tutti i parametri ad eccezione degli ultimi 4 e del numero d’ordine.
I valori di grandezza visualizzati possono essere rappresentati in differenti colori e corpo carattere. Per fare ciò, fate clic sul pulsante Colore o nel campo di selezione per il corpo carattere desiderato e modificate corrispondentemente l’impostazione del colore e del carattere.
La finestra Grafici può visualizzare le seguenti variabili:
•Foglio da stampa
•Posizionamento carta
•Formato carta
•Posizionamento soggetto
•Dimensioni soggetto
•Posizionamento foglio piegato/blocco di montaggio
•Dimensioni foglio piegato/blocco di montaggio
•Posizionamento pagine/duplicazioni
·Posizionamento oltre i fogli piegati
•Dimensioni pagine/duplicazioni
•Personalizzato
Visualizza, se presenti, i valori misurati con la funzione Dimensionamento definito dall’utente: .
·Visualizza i valori piccoli
Visualizza anche valori misurati piccolissimi.
·Il colore delle linee di dimensionamento e dei valori misurati possono essere modificati individualmente. Allo stesso modo il corpo carattere dei valori misurati visualizzati.
Preimpostazione: Il dimensionamento è nascosto.
La visualizzazione della finestra Grafici può essere modificata con un clic sull’opzione «Layout forma composta». Le informazioni e la disposizione delle duplicazioni posizionate vengono visualizzate.
La funzione indica anche in un Job normale i jolly parametrizzati (layout) senza che sia attivata l’opzione «Forma composta».
Per visualizzare i contenuti di pagine/duplicazioni, disattivare nuovamente l’opzione.

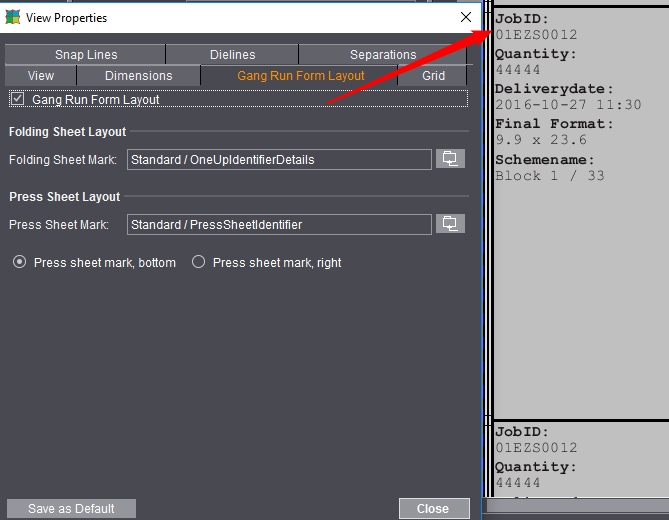

•«Layout forma composta»
Attiva la visualizzazione di un layout forma composta.
•Selezione dei marchi
Per il layout del foglio piegato e il layout del foglio da stampa possono essere selezionati marchi differenti. Per il layout della forma composta del foglio piegato, come marchio standard avete a disposizione il marchio «OneUpIdentifierDetails» e per il foglio da stampa il marchio «PressSheetIdentifier», nel gruppo «Standard». Se non sono stati impostati altri marchi, questi marchi saranno selezionati automaticamente.
•Posizione del marchio del foglio da stampa
La posizione del marchio è preimpostata su «In basso» sul foglio da stampa. Se lo desiderate, può essere posizionato a «Destra» accanto al foglio da stampa ed essere modificato in larghezza ed allineamento. Può essere utile per la stampa di un layout forma composta.
La larghezza può essere poi definita tramite il rettangolo di misura. Il pulsante a destra accanto al campo di testo rileva i valori. Il marchio selezionato viene poi cambiato di scala nel rettangolo trascinato (larghezza e altezza foglio da stampa predefinite) e posizionato centralmente.
Una parametrizzazione può essere utilizzata come preimpostazione per nuovi Job.
•I marchi utilizzati per il layout composto presentano le seguenti caratteristiche:
·i marchi sono posizionati in primo piano e il fondo dei marchi è coperto
·i marchi non sono rappresentati negli Ispettori Marchi e neanche vengono fatti uscire
·i marchi sono cambiati di scala automaticamente alla grandezza della duplicazione e rappresentati in nero
·i marchi saranno visualizzati solo se l’opzione «Impostazioni per la visualizzazione» è attivata
Il layout della forma composta si riferisce al foglio piegato. In caso di Job packaging, ciò significa che la fustella completa viene coperta completamente dal layout della forma composta. Tuttavia, si desidera qui un layout della forma composta riferito alla duplicazione per poter visualizzare informazioni come articolo, numero d’articolo, ecc. per ogni duplicazione. Per ottenere un layout della forma composta orientato al packaging, potete utilizzare il marchio standard «OneUpIdentifierPackagingDetails» disponibile nel gruppo «Standard».
Poiché generalmente gli imballaggi non sono rettangolari, se delle duplicazioni si intersecano il layout della forma composta sarà posizionato nella superficie restante. In questo modo, nel layout della forma composta le duplicazioni di contenuto identico possono sembrare di avere grandezze differenti.
Nella finestra Grafici potete far visualizzare un retino ausiliario.
Sono impostabili gli spazi intermedi, nell’unità di misura selezionata, e il colore della griglia.
Il retino ausiliario non è magnetico e serve esclusivamente come aiuto visuale.
Preimpostazione: Il retino ausiliario è nascosto
Potete definire delle linee ausiliarie orizzontali e verticali.
Per definire una nuova linea, fate clic sul pulsante «Nuovo» e poi posizionatela con l’aiuto del puntatore del mouse o mediante l’immissione dei valori desiderati.
Relative al righello
Se l’opzione è attiva, in caso di spostamento del punto zero con il righello, si sposteranno anche le linee ausiliarie. In caso contrario, esse resteranno nel punto definito.
Rappresenta linee foglio completo
Visualizza tutte le linee.
Spessore linea originale
Visualizzare lo spessore della linea originale.
Indice duplicazione centrato
L’indice della duplicazione viene visualizzato al centro della duplicazione.
Vengono visualizzate le separazioni implementate nel Job.
Facendo clic sulle separazioni, a seconda del caso, queste saranno mostrate o nascoste.
Immagini anteprima con trasparenze
Se l’opzione è attivata, vengono conteggiate e visualizzate anche le trasparenze.
Con l’aiuto dello strumento «Rettangolo di misura» (richiamabile anche con la combinazione di tasti «tasto di comando + tasto Maiuscole) potete creare tutti i tipi di marchi di Signa Station come marchi interni del Job. La posizione e la dimensione del marchio determinano il rettangolo da trascinare.
Con i seguenti strumenti marchi, nella finestra Grafici create sostanzialmente «marchi interni del Job». Questi marchi interni del Job non vengono archiviati nelle risorse dei marchi e sono a disposizione solo nel Job attuale.
Trovate i marchi assegnati al Job in «finestra Browser > Risorse interne del Job» o negli Ispettori corrispondenti, scheda «Marchi».
Per applicare un «marchio interno del Job » nelle risorse globali, passate alla «finestra Browser > Risorse interne del Job», contrassegnate il marchio e richiamate il menu contestuale. Selezionate «Copia il marchio interno Job negli Appunti» e incollate il marchio in un Ispettore sotto «Risorse dei marchi» con «Incolla il marchio».
Con questo strumento potete richiamare l’Editor dei marchi con le dimensioni di un rettangolo trascinato in precedenza e creare e posizionare un marchio. Per il comando vedi Editor dei marchi .
Con questo strumento potete creare e posizionare un marchio testo delle dimensioni di un rettangolo trascinato in precedenza.
•Trascinate qui con lo strumento di misura un rettangolo che abbia le dimensioni e la posizione del marchio testo desiderato. (Allo scopo tenete il tasto di comando e il tasto Maiuscole premuti e trascinate il rettangolo con il tasto sinistro del mouse premuto. Rilasciate per primo il tasto del mouse.)
•Non appena il rettangolo viene creato, nella finestra Grafici sotto viene visualizzata una barra degli strumenti.
•Fare clic sul pulsante Marchio testo.
•Si apre l’Editor marchi testo con il formato del rettangolo trascinato. Per l’ulteriore elaborazione vedi Crea marchio testo .
Crea striscia di prelievo di colore
Con questo strumento potete creare e posizionare una striscia di prelievo di colore delle dimensioni di un rettangolo trascinato in precedenza. Per il comando vedi Striscia di prelievo di colore tramite strumento di misura.

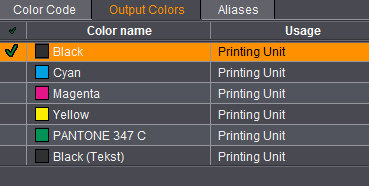

Striscia di prelievo del colore sui colori di uscita
Una striscia di prelievo del colore può essere collocata direttamente sui colori di uscita.
Nell’Editor striscia di prelievo del colore, potete definire i colori di uscita in «Selezione livelli colore». Questa selezione è indipendente dall’assegnazione del codice colore. È così garantita un’assegnazione fissa.
Creazione di un marchio di copertura e di altri marchi interni
Con questi pulsanti strumento potete creare un «marchio di copertura», un marchio da una fustella, un marchio dal tipo di linea per la zona colla di una «striscia di controllo colori», una «striscia di controllo colori speciale» o importare un marchio che verrà creato con le dimensioni del rettangolo che avete trascinato in precedenza e che potrà essere posizionato.
•Trascinate qui con lo strumento di misura un rettangolo che abbia le dimensioni e la posizione del marchio desiderato. (Allo scopo tenete il tasto di comando e il tasto Maiuscole premuti e trascinate il rettangolo con il tasto sinistro del mouse premuto. Rilasciate per primo il tasto del mouse.)
•Non appena il rettangolo viene creato, nella finestra Grafici sotto diventa attivo il pulsante strumento sopra raffigurato.
•Selezionate lo strumento desiderato.
•Per la creazione di marchi di copertura, vedi Marchi di copertura (marchio di copertura interno al Job / marchio di copertura ’CoverClippath’) , Creare un marchio di copertura dalle linee CAD e Definisci il marchio di copertura dal tipo di linea per la zona colla; altrimenti, a seconda della selezione, per l’ulteriore elaborazione si aprono l’Editor dei marchi , l’Editor della striscia di controllo colori , ’Editor della striscia di controllo colori speciale o l’Editor importazione marchi con il formato del rettangolo trascinato.
